CFX动网格应用:翼型震荡前处理实践(CFX-Pre)

说明:

1.本文使用软件版本为ANSYS 2019 R3;

2.翼型为NACA0012;

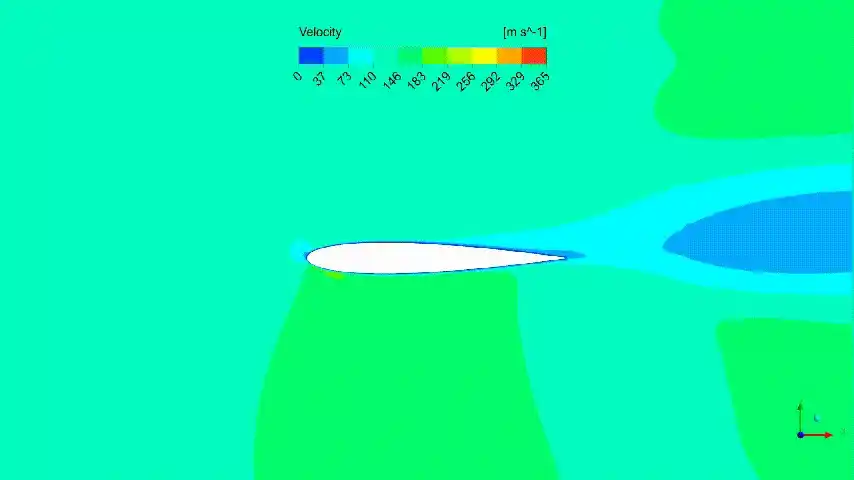

先看看结果,设置变形较大结果基本符合,误差可能比较大


基于CFX 动网格(Motion Mesh)实现翼型震荡——前处理篇(CFX-Pre)的图2


完成基于动网格(Motion Mesh)实现翼型震荡的前处理设置

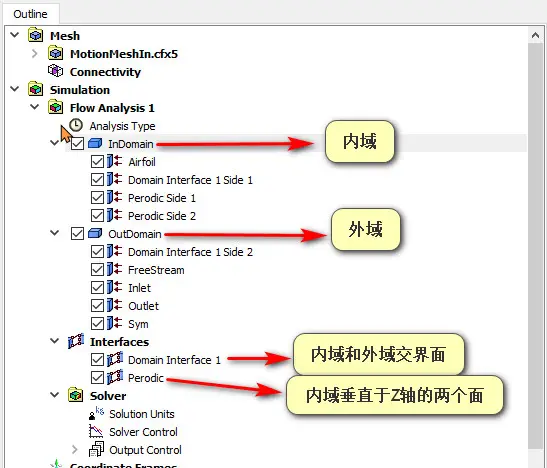

一、计算域和边界条件设置情况

基于CFX 动网格(Motion Mesh)实现翼型震荡——前处理篇(CFX-Pre)的图3

基于CFX 动网格(Motion Mesh)实现翼型震荡——前处理篇(CFX-Pre)的图4



二、计算简要说明

  1. 先设置稳态计算文件并完成计算,作为暂态计算的初始数据;

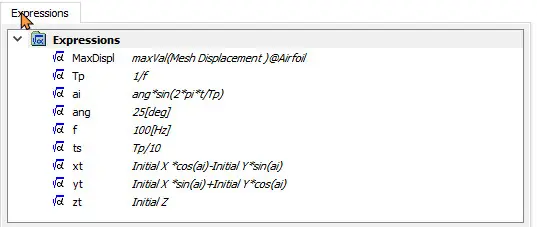

  2. 计算所需的Expression

基于CFX 动网格(Motion Mesh)实现翼型震荡——前处理篇(CFX-Pre)的图5
