CFX动网格技术进阶:翼型震荡与摆动实现

说明:

1.本文使用软件版本为ANSYS 2019 R3;

2.翼型为NACA0012;

3.实现翼型震荡(自定义转动中心)和摆动

在之前的案例(基于CFX 动网格(Motion Mesh)实现翼型震荡——前处理篇(CFX-Pre))中获取坐标是采用的Initial X、Y、Z这样的方式,实现的是震荡中心为翼型前缘,但当我试图通过更改设置(CEL语言等)去更改转动中心时遇到了困难。进阶篇——基于CFX 动网格(Motion Mesh)实现翼型震荡和摆动的图1


如果不该动原来的Initial X、Y、Z以及CEL语句,既然Initial X、Y、Z获取的是原始坐标,那么将计算域做变换(即平移)后,是否就可以间接地实现转动中心的改变了。经过尝试,这种方法是可行的。具体操作如下图:




经过上述操作后,就可以直接进行计算了,结果如下:

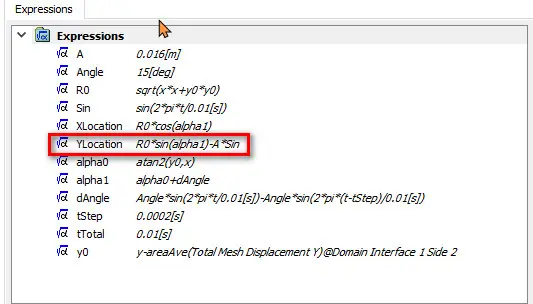

如果要通过CEL语言实现改变转动中心也是可以的,参考(CFX动网格:0018的震荡)这篇推文实现了同样的功能,CEL语句如下:




关于翼型运动控制设置如下:




下面是结果:


相比第一个,这个翼型运动是伴随有上下运动的,不是单纯的震荡转动,通过对比两个结果,差异很明显。

既然做到这了,接下来就实现一个翼型单纯的上下摆动(平移),更改设置CEL语句实现,具体如下:


还有一点,是在内域(Indomain)建立一个子域(Subdomain),对其网格运动进行控制,具体如下


这样就可以了,结果如下:
