ANSYS CFX V13外挂物分离测试：性能验证新标准

ANSYS-CFX V13.0开始新增了刚体六自由度运动模块，结合ICEMCFD V13.0可以完成网格重新划分，这和ANSYS-Fluent局部网格重构有本质的区别，通过外部调用ICEMCFD实现网格重新划分并结合ANSYS-CFX独特的网格刚性控制可以用比较经济的网格重新划分次数完成外挂物大位移六自由运动，比如级间分离、机弹分离、座椅弹射、舱盖抛洒等复杂运动，并且在ANSYS-CFX中可以采用高阶精度离散格式完成计算。本文的案例证明这种全新的方法具有非常实用的应用价值。

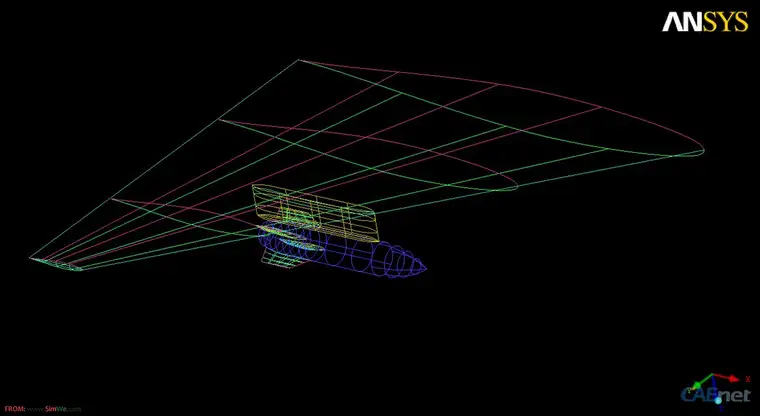

模型来源于Fluent外挂物分离验证案例如图

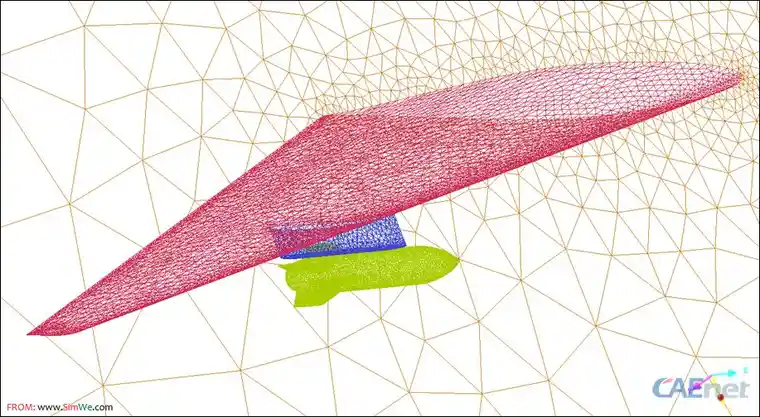

在ICEMCFD里划分高质量的四面体网格，网格单元数12万，网格质量达到0.15。计算中关注外挂导弹的分离轨迹，因此在弹体用到了比较细密的网格，本次计算主要为了演示流程，因此机翼和挂架部分没有加密，也没有增加棱柱层网格，主要为了减少计算量。

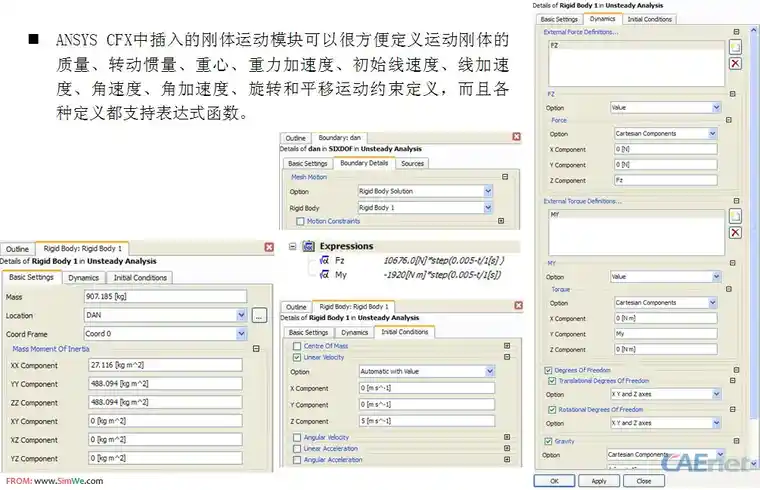

刚体运动设置

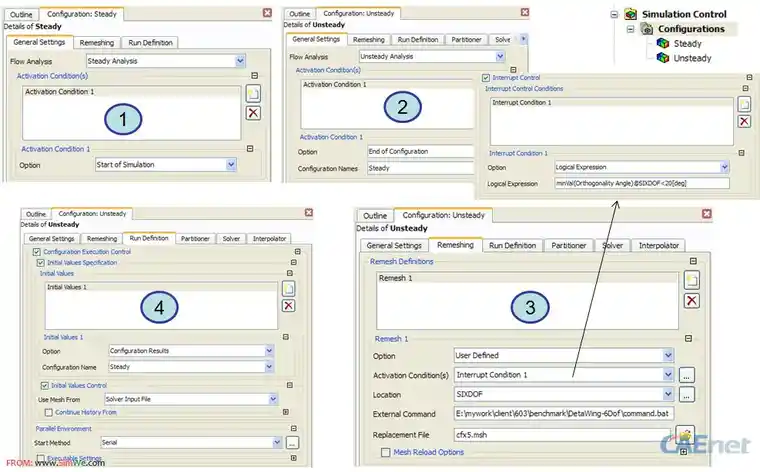

多流程+网格重构设置


网格重构次数监控

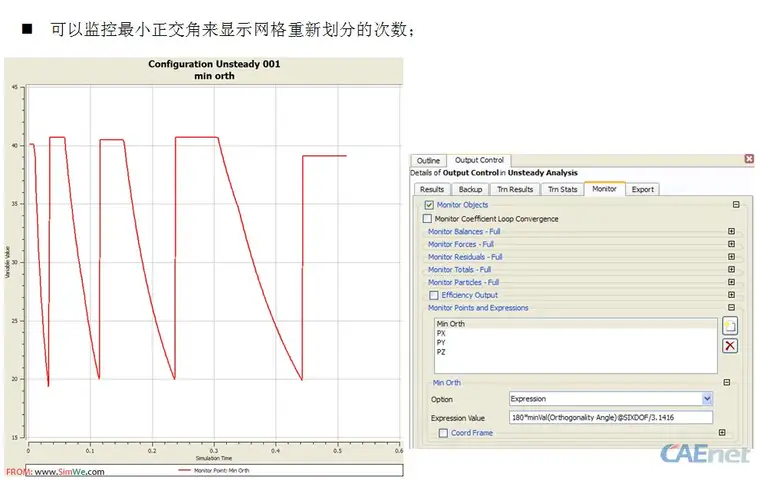

最小正交角度变化

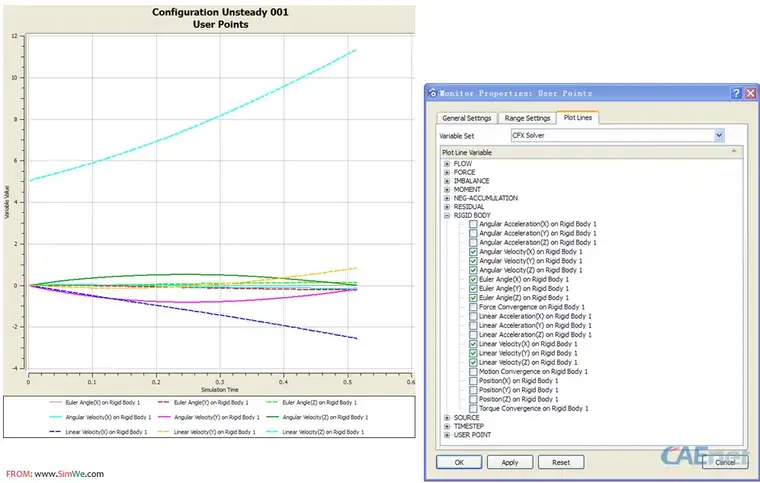

 刚体运动参数 监控

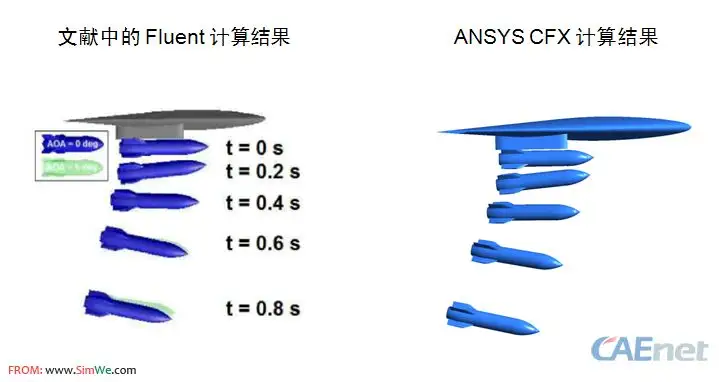

加个计算结果
