弯管流固耦合仿真技术

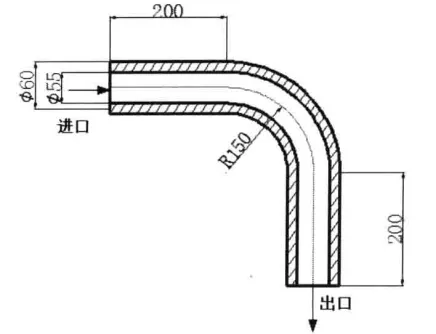

问题描述:

弯管流固耦合分析的图1

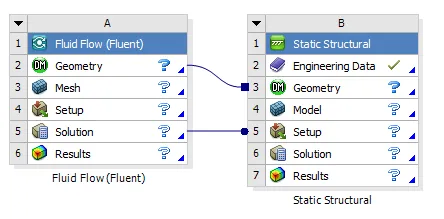

01 组合分析模块

弯管流固耦合分析的图2

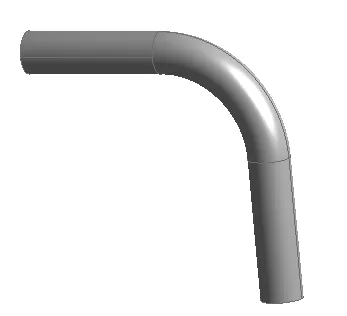

02 导入几何模型

弯管流固耦合分析的图3

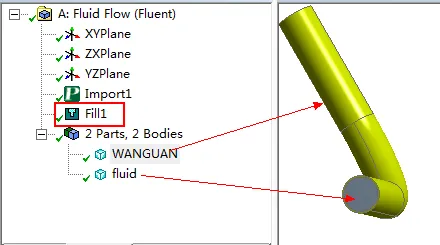

03 生成流体区域

弯管流固耦合分析的图4



04 定义对称面

弯管流固耦合分析的图5

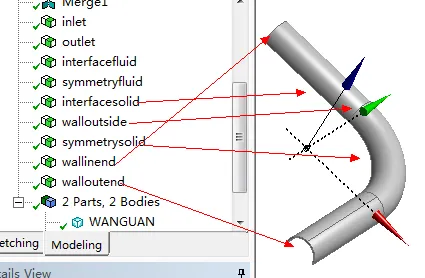

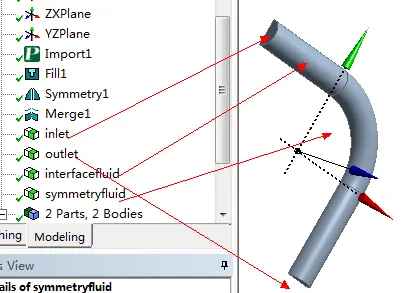

05 命名面

弯管流固耦合分析的图6

弯管流固耦合分析的图7

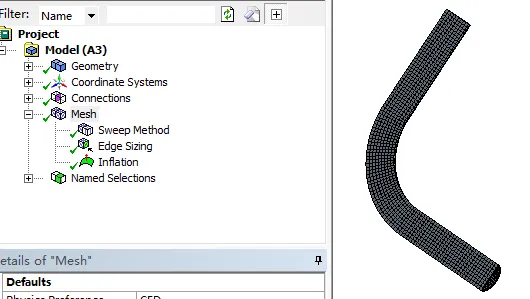

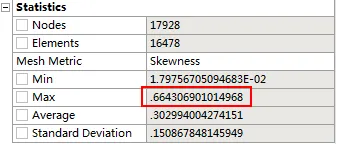

06 划分流体网格(抑制弯管)

弯管流固耦合分析的图8弯管流固耦合分析的图9

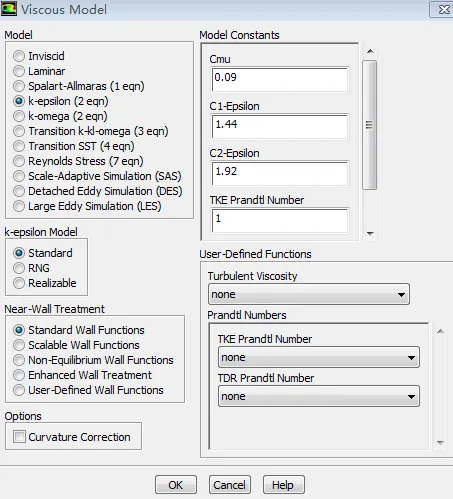

07 定义物理模型

弯管流固耦合分析的图10

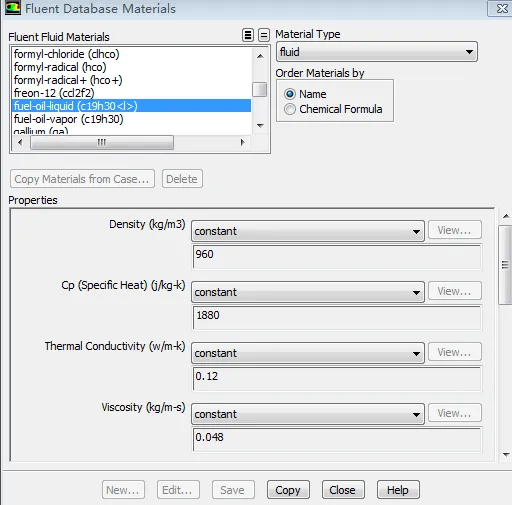

08 定义材料

弯管流固耦合分析的图11

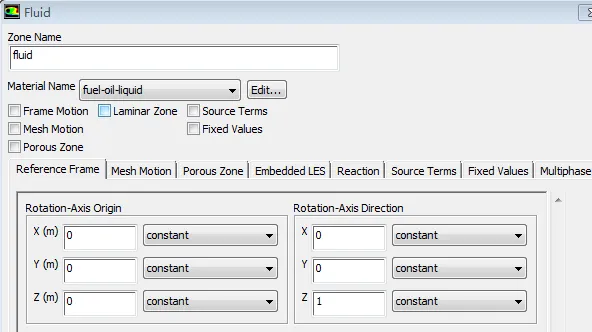

09 定义流域材料类型

弯管流固耦合分析的图12

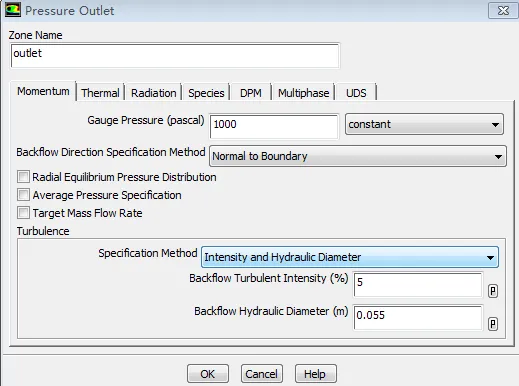

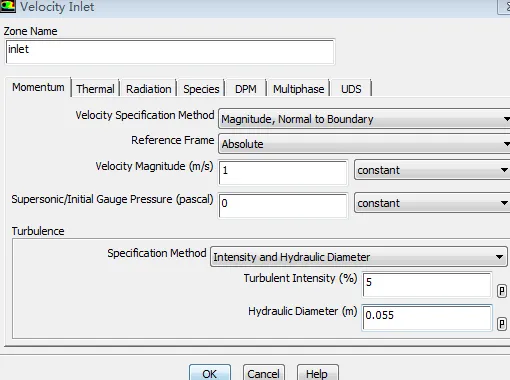

10 定义边界条件

弯管流固耦合分析的图13

弯管流固耦合分析的图14

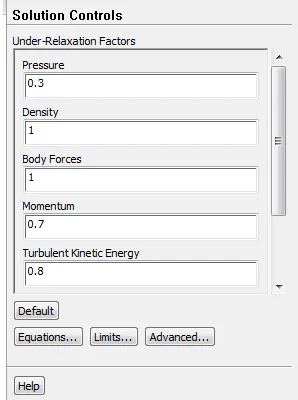

11 求解设置

弯管流固耦合分析的图15

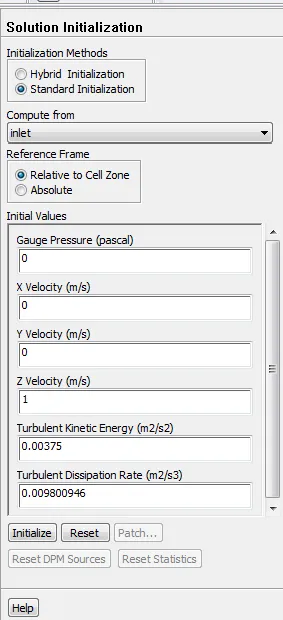

12 初始化

弯管流固耦合分析的图16

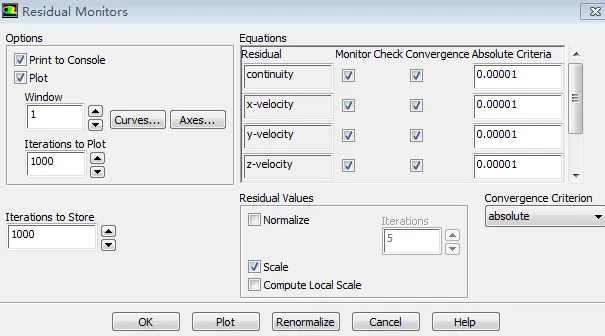

13 监控

弯管流固耦合分析的图17



14 求解

弯管流固耦合分析的图18

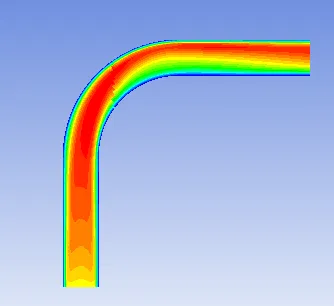

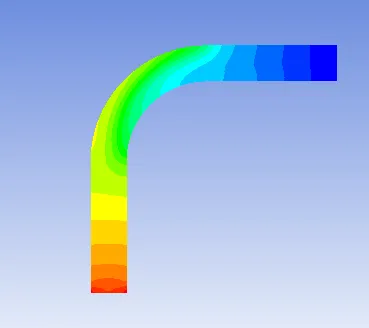

15 后处理

弯管流固耦合分析的图19

弯管流固耦合分析的图20

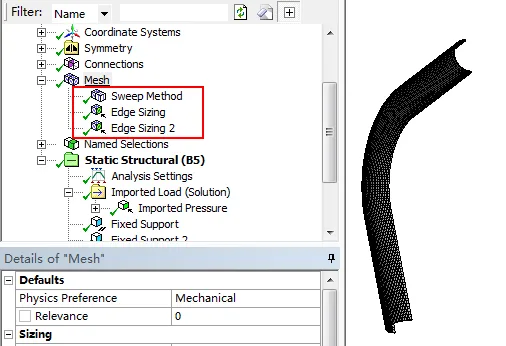

16 进入结构分析模块,划分网格

弯管流固耦合分析的图21

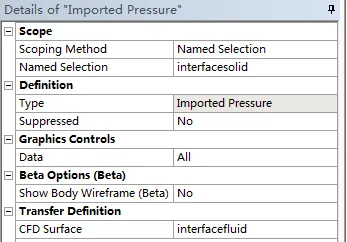

17 导入流体压强

弯管流固耦合分析的图22

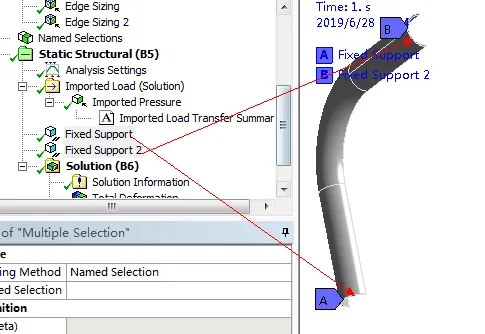

18 约束进出口

弯管流固耦合分析的图23

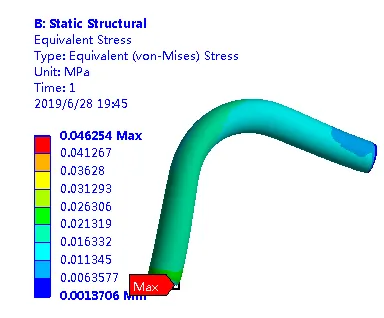

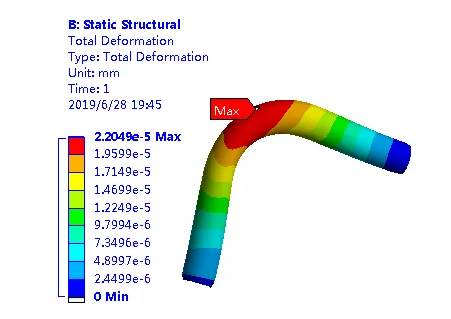

19 求解位移和等效应力

弯管流固耦合分析的图24

弯管流固耦合分析的图25
