接触初始穿透验证:确保仿真的紧密配合

验证接触初始穿透选项。采用缺省值和渐进化穿透选项求解一个大的初始穿透接触分析,比较结果。


操作步骤:

1)修改存储路径, Utility Menu > File>Change Directory在路径选择框框中选择路径:“D:\ansys\jiechu”;

2)改变工作文件名 Utility Menu > File>Change Jobname,在new jobname中输入新的工作文件名:jiechu

3)进入前处理器定义单元类型以及材料属性:a) ET,1,183,,,1b) MP,EX,1,10E3c) MP,NUXY,1,0d) MP,MU,2,0

4)建立模型 :a) RECTNG,1.5,2,0,1b) RECTNG,1.9,2.4,0,1(5)划分网格:a) ESIZE,0.04b) AMESH,ALL

5)定义接触对: Main Menu > Preprocessor>Modeling>Create>Contact Pair,点击目标面,选择外环内表面直线,点击OK,点击NEXT,选择接触面为内环外边面直线,点击OK,点击NEXT,在Marterial ID中选择2材料,点击Create完成创建接触对;

6)加载边界条件, Main Menu >Solution>Apply>Structural>Displancement>On Nodes,选择模型y=0上左右两个节点的uy约束,点击Ok完成;

7)打开大应变, Main Menu >Solution>Analysis Type>Sol'n Controls,在打开的对话框中,Analysis Options 选择Large Displacement StaticTime at end of loadstep输入100Number of substeps输入1,点击OK完成设置;

8)打开 172单元的选项,k9的下拉菜单修改为:include rampMain Menu >Solution>Solve>Current LS, 点击OK,当出现solution is done!的时候点击OK

9)Main Menu >General Postproc>Plot Result>Contour Plot>Nodal Solu ,选择Nodal Solution>Stress>X-Component of stress,点击OK观察结果;定义上述加载约束的两个节点的路径,查看曲线图;

10)Main Menu >General Postproc>Plot Result>Contour Plot>Nodal Solu ,选择Nodal Solution>Stress>Z-Component of stress,点击OK观察结果;重新映射应力值到路径上,查看曲线图;

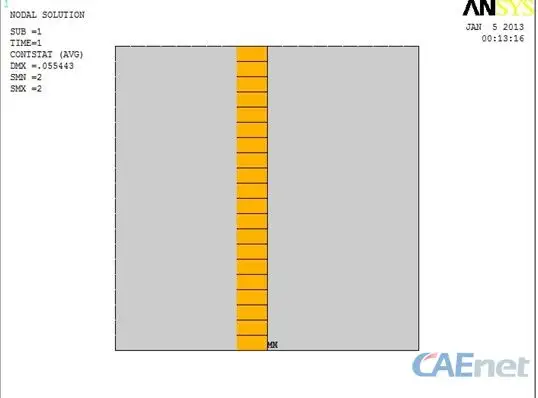

11)Main Menu >General Postproc>Plot Result>Contour Plot>Nodal Solu ,选择查看接触状态以及查看穿透状态。
结果:(1)接触面的法向和切向应力



穿透深度为: 0.16e-3
