Workbench焊接模拟新技能:高斯移动热源应用

一直以来,都是用ANSYS经典做焊接模拟的,前两天用ANSYS Workbench做了一个焊接模拟过程,我查阅了很多文献和网络资料,没有人用Workbeach做焊接模拟,所以也不确定我做的是否完全正确,望高手斧正。


问题阐述:三维平板堆焊焊接残余应力分析,先分析焊接温度场,然后转化为结构分析焊接残余应力,板材模型为0.2×0.2×0.006m,焊接速度10mm/s。考虑其对称性,建立了板材的一半模型进行分析。


模型如图所示。

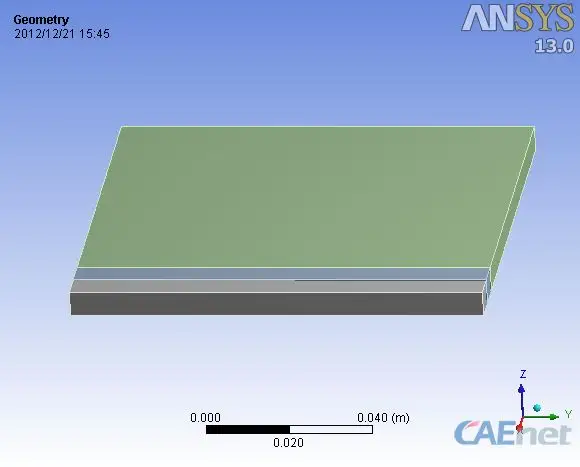

一半模型


靠近焊缝的部位网格要细化。

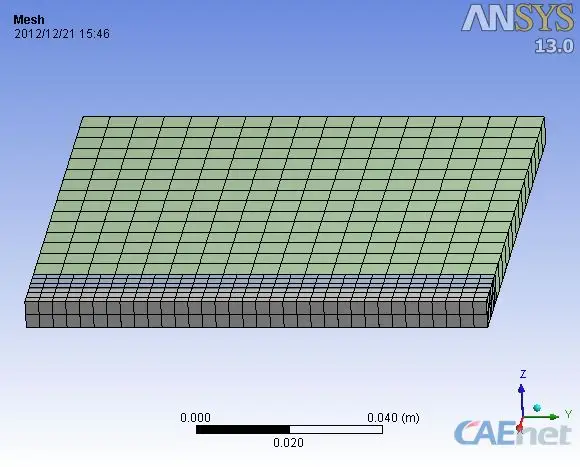

网格划分


对加热的表面named selection为A1、A2,因为后面的高斯热源加载采用的是APDL,为后面加高斯热源作准备。

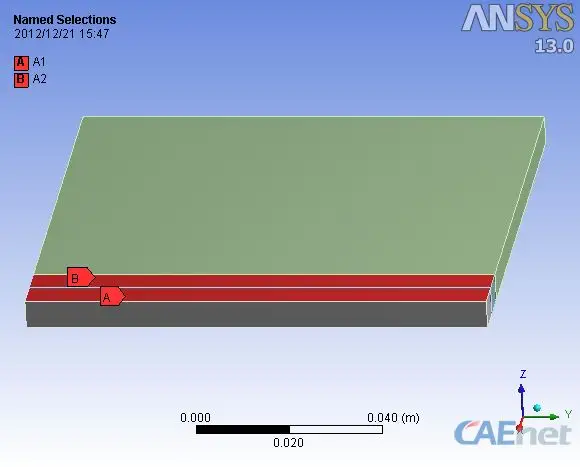

加载热源面


设置好瞬态热分析的步长和对流条件,插入Command定义高斯热源。


 *DEL,_FNCNAME


 *DEL,_FNCMTID


 *DEL,_FNC_C1


 *DEL,_FNC_C2


 *DEL,_FNC_C3


 *DEL,_FNCCSYS


 *SET,_FNCNAME,'GAOSI'


 *DIM,_FNC_C1,,1


 *DIM,_FNC_C2,,1


 *DIM,_FNC_C3,,1


 *SET,_FNC_C1(1),2000


 *SET,_FNC_C2(1),0.01


 *SET,_FNC_C3(1),0.007


 *SET,_FNCCSYS,0


 ! /INPUT,HANJIE.func,,,1


 *DIM,%_FNCNAME%,TABLE,6,19,1,,,,%_FNCCSYS%


 ! Begin of equation: Qm*exp(-3*({X}^2+({Y}-V*{TIME})^2)/R^2)


 *SET,%_FNCNAME%(0,0,1), 0.0, -999


 *SET,%_FNCNAME%(2,0,1), 0.0


 *SET,%_FNCNAME%(3,0,1), %_FNC_C1(1)%


 *SET,%_FNCNAME%(4,0,1), %_FNC_C2(1)%


 *SET,%_FNCNAME%(5,0,1), %_FNC_C3(1)%


 *SET,%_FNCNAME%(6,0,1), 0.0


 *SET,%_FNCNAME%(0,1,1), 1.0, -1, 0, 0, 0, 0, 0


 *SET,%_FNCNAME%(0,2,1), 0.0, -2, 0, 1, 0, 0, -1


 *SET,%_FNCNAME%(0,3,1), 0, -3, 0, 1, -1, 2, -2


 *SET,%_FNCNAME%(0,4,1), 0.0, -1, 0, 3, 0, 0, -3


 *SET,%_FNCNAME%(0,5,1), 0.0, -2, 0, 1, -3, 3, -1


 *SET,%_FNCNAME%(0,6,1), 0.0, -1, 0, 2, 0, 0, 2


 *SET,%_FNCNAME%(0,7,1), 0.0, -3, 0, 1, 2, 17, -1


 *SET,%_FNCNAME%(0,8,1), 0.0, -1, 0, 1, 18, 3, 1


 *SET,%_FNCNAME%(0,9,1), 0.0, -4, 0, 1, 3, 2, -1


 *SET,%_FNCNAME%(0,10,1), 0.0, -1, 0, 2, 0, 0, -4


 *SET,%_FNCNAME%(0,11,1), 0.0, -5, 0, 1, -4, 17, -1


 *SET,%_FNCNAME%(0,12,1), 0.0, -1, 0, 1, -3, 1, -5


 *SET,%_FNCNAME%(0,13,1), 0.0, -3, 0, 1, -2, 3, -1


 *SET,%_FNCNAME%(0,14,1), 0.0, -1, 0, 2, 0, 0, 19


 *SET,%_FNCNAME%(0,15,1), 0.0, -2, 0, 1, 19, 17, -1


 *SET,%_FNCNAME%(0,16,1), 0.0, -1, 0, 1, -3, 4, -2


 *SET,%_FNCNAME%(0,17,1), 0.0, -1, 7, 1, -1, 0, 0


 *SET,%_FNCNAME%(0,18,1), 0.0, -2, 0, 1, 17, 3, -1


 *SET,%_FNCNAME%(0,19,1), 0.0, 99, 0, 1, -2, 0, 0


 ! End of equation: Qm*exp(-3*({X}^2+({Y}-V*{TIME})^2)/R^2)


 D,A1,TEMP,%GAOSI%


 D,A2,TEMP,%GAOSI%瞬态热分析设置完毕,然后就是求解,大概需要10分钟。


不同时刻时的温度场结果:


温度分布

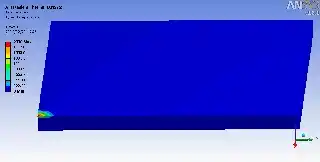

焊接温度场的动画:


温度场动画


然后把瞬态热分析的结果转化为瞬态结构分析,把温度场作为焊接残余应力分析的热载荷。



在瞬态结构分析模块里,设置好焊接约束条件,设置好时间和步长,读取每一步温度载荷作为热载荷进行结构分析,要注意设置热载荷读取的时间和结构分析时间一致(默认条件下结构分析读取热分析的最后一步作为热载荷)。


  求解时间大概半个小时,不同时刻的应力场分布:


应力场


应力场的动态过程:


应力场动画


不同时刻的焊接变形:


焊接变形


焊接变形的动态过程:


焊接变形动画
