斯姆勒案例分享：ANSYS子模型技术在焊缝结构计算中的应用

掌握ANSYS焊缝子模型分析技巧

●技术背景

焊缝（welded seam）利用焊接热源的高温，将焊条和接缝处的金属熔化连接而成的缝。焊缝金属冷却后，即将两个焊件连接成整体。根据焊缝金属的形状和焊件相互位置的不同，分对接焊缝、角焊缝、塞焊缝和电铆焊等；

焊接失效就是焊接接头由于各种因素，在一定条件下断裂（如：应力、温度、材质、焊接质量和实际使用工况条件等）。接头一旦失效，就会使相互紧密联系成一体的构件局部分离、撕裂并扩展，造成焊接结构损坏，致使设备停机，影响正常生产。

焊接失效

1）因设计不合理，存在局部刚性过大，应力集中的现象。

2）材料缺陷。铸钢件相对于轧制板材存在着冲击韧度差，屈服强度低的特点，还有焊接工艺制定不合理、焊接规范的运用不当、焊接方法的选择不正确等。

3）焊工技术水平高低与焊接位置的好坏；还有焊接检验水平，包括对材质的检验和焊缝检验等。另外，环境温度对焊接质量也是一个重要的影响因素。

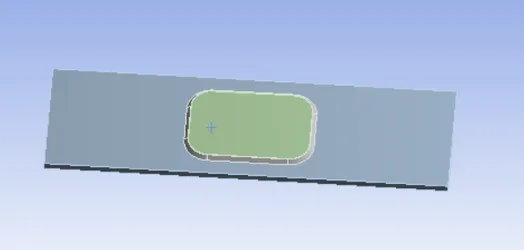

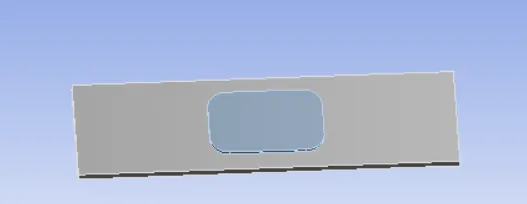

焊缝子模型分析案例

分析设置：

尺寸/m：1*0.3*0.02

加强板/m ：0.5*0.15*0.025，居中

网格：母材为10mm，焊缝为2mm

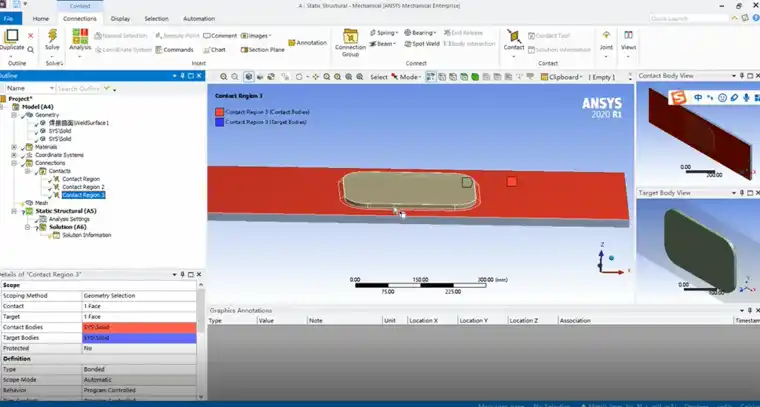

连接关系：焊缝与母材绑定接触，母材之间为不分离接触

边界条件：左端固定，右端强制位移0.1m

焊缝子模型分析案例

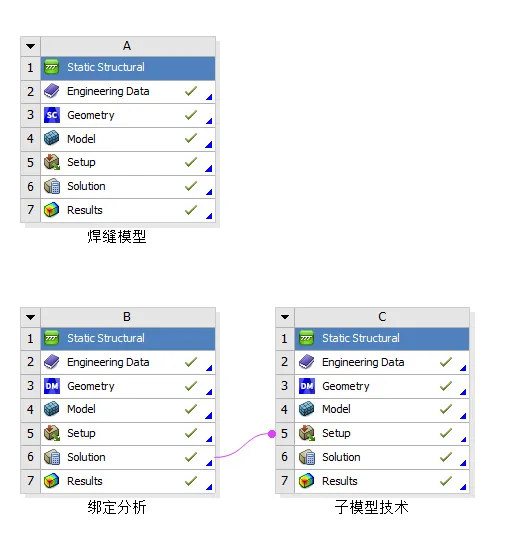

ＡＮＳＹＳ分析流程

计算结果
