ANSYS Mesh中全六面体网格划分技巧

1 开启Mesh功能

SCDM的网格功能正常情况下是被隐藏的,通过以下方式开启:

启动ANSYS Workbench,选择菜单Tools → Options…打开选项设置窗口

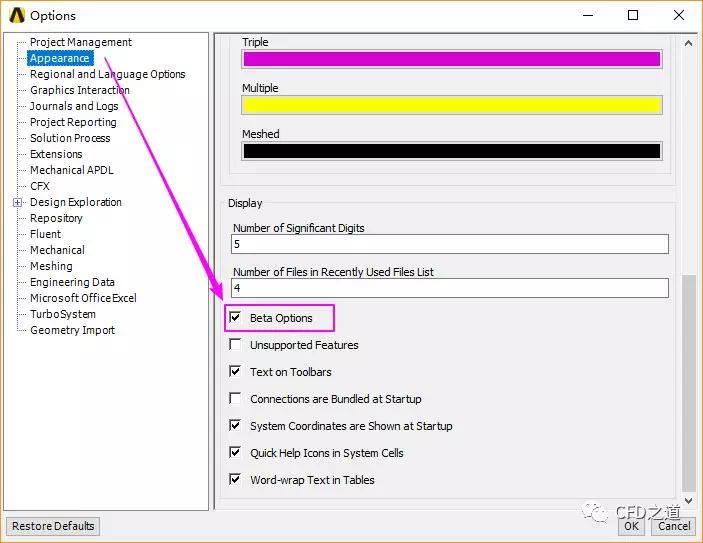

如下图所示,选择节点Appearance,右侧面板中激活选项Beta Options


2 功能演示

在Workbench中添加Geometry模块

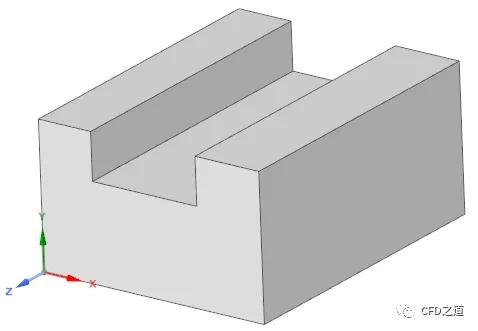

进入Geometry模块,绘制如下图所示图形


对于如图所示的几何,不进行处理的话很明显不符合映射网格划分要求,不过可以生成扫掠网格。

打开Mesh(Beta)标签,可以查看用于网格生成的一系列工具


点击工具按钮On/Off可激活网格生成工具


选择按钮Physics Type可选择目标求解器为结构求解器还是流体求解器
