ANSYS螺纹设置高效方法指南

一、概述

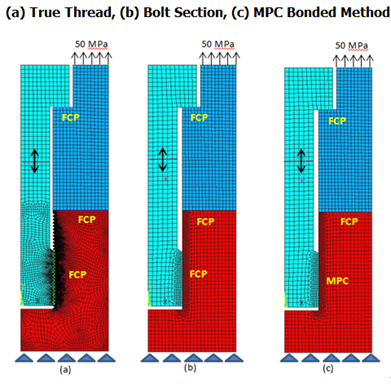

在Ansys中，有三种仿真螺纹连接的方法。

(a)真实螺纹仿真

这种方法最为准确，因为在几何模型中包含了螺纹的细节。不过需要对螺纹区域的网格进行相当细化的处理，这需要非常高的计算资源成本。

(b)螺纹区域设置法(简化螺纹实际模型的技术)

该方法通过对螺杆光滑表面上的接触单元设置螺栓参数，来模拟螺纹连接。软件将基于设置的螺纹参数来近似求解。这种方法不需要很高的计算资源成本。

(c)MPC法(螺纹区域绑定行为)

该方法在螺纹区域设置MPC绑定行为，该方法在三种方法中计算最快，但不会考虑实际的螺纹情况。

二、三种方法分析结果对比

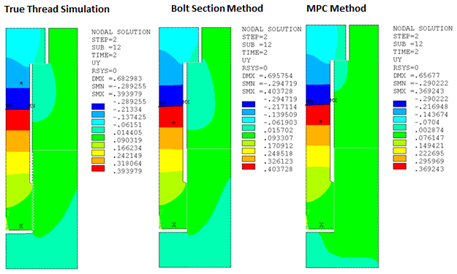

1、轴向变形

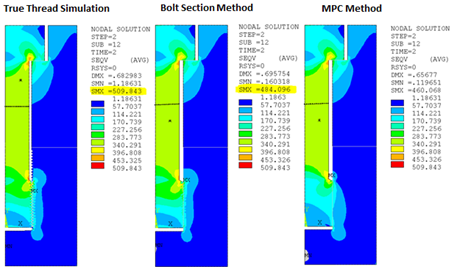

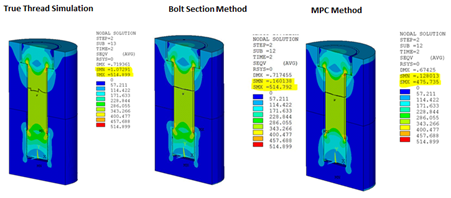

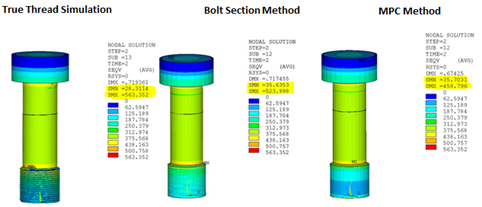

2、等效应力

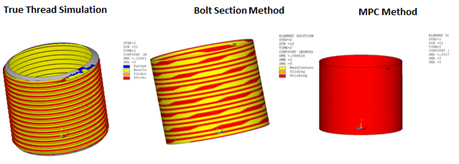

3、接触状态

由以上对比图不难看出：螺纹区域设置法既能减少计算成本，又保证了足够的计算精度，对于一般的应用需求，在三种方法里推荐设置螺纹参数法。
