ANSYS EMA3D Plus 2024R1：PCB导入功能优化

PCB 几何导入改进

PCB 导入
• EMC Plus 可以导入电子数据库 （EDB） 格式的 PCB 描述

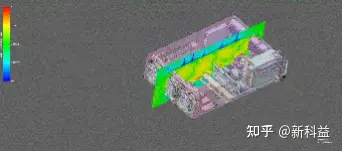

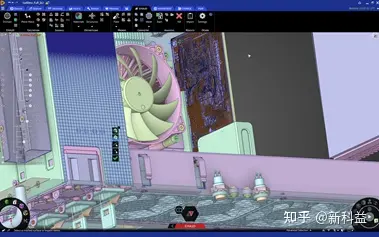

• 此导入允许用户将 PCB 几何形状与机械 CAD 中的3D 几何形状相结合
• 导入的电路板会自动定义其材料，并自动将其线性单元指定为集总模型

EDB （PCB）导入并重新定位

• EMC Plus 具有 PCB 导入引入几何图形的工具EDB 格式
• 此新功能允许将PCB位置用户指定的位置

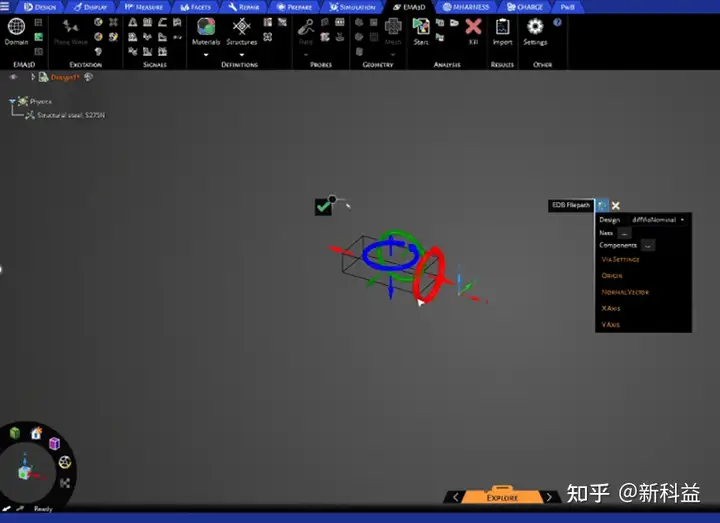

• 交互式手柄允许平移或旋转的 PCB

EDB （PCB） 导入重新定位工具

常规设置

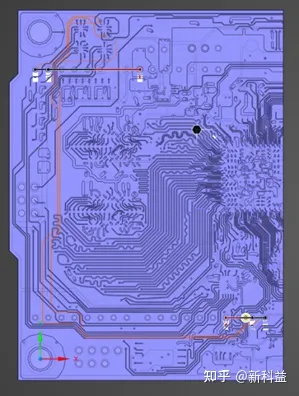

• 使用 EDB 导入工具在一分钟内导入印刷电路板
• 电路板几何结构在导入后立即可以模拟串扰
• 使用我们的串扰工作流程识别和评估Co-routed traces

潜在EMI 问题

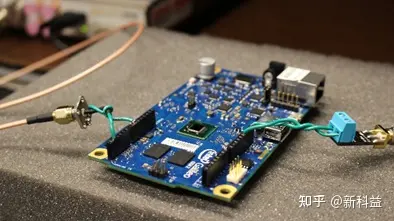

实验装置

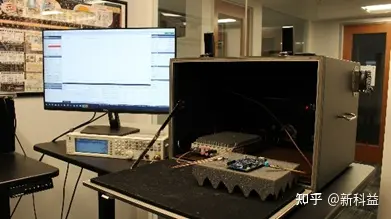

• 印刷电路板串扰是在屏蔽外壳中测量的
• 使用信号发生器激发迹线
• 使用示波器和频谱分析仪测量串扰

与测量的比

• 我们的主要频率为300MHz
• 早期测量表明，在此频率下具有很强的串扰

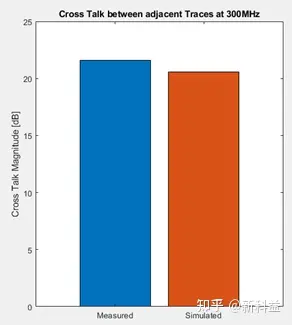

• 实测串扰值：-21.6
• EMC Plus 仿真串扰值：-20.7dB

与SIwave 对比

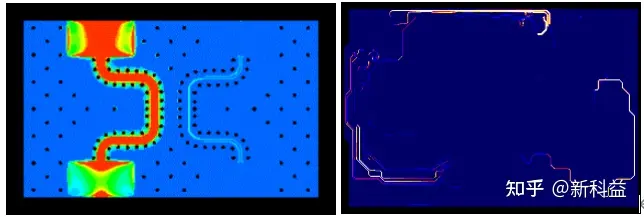

• 串扰电平进一步增加针对 SIwave 进行了验证
• 使用 SIwave 的串扰分析仪发现近端和远端串扰均在300MHz
• 串扰值：SIwave：-20.5 dB / EMC plus：-20.7dB
• 谐振频率：‐SIwave：580MHz /EMC Plus：571MHz

EMC Plus PCB 功能其他亮点

• 准备使用 EDB 导入进行仿真 （走线、平面、通孔、介质、金属、RLC 组件）
• 将 PCB 整合到全平台仿真中包括串扰、ESD、 辐射/传导 、 S 参数（板对电缆/天线）等等
• 可变网格
