电缆布线从 Mechanical CAD 自动分配给 3D 电缆
• 控制电子接口连接的电缆数据库软件(通常称为接线图)通常不包括电缆的三维 (3D) 布线,并且很容易以 KBL(*.kbl文件)等格式导出
• 电缆的 3D 路径通常包含在 3D 机械计算机辅助设计 (mCAD) 规范中
• 最新版本的 EMC Plus 可以根据网段标识名称自动合并电缆布线连接信息(KBL 格式)和电缆的 3D 路径 (mCAD)

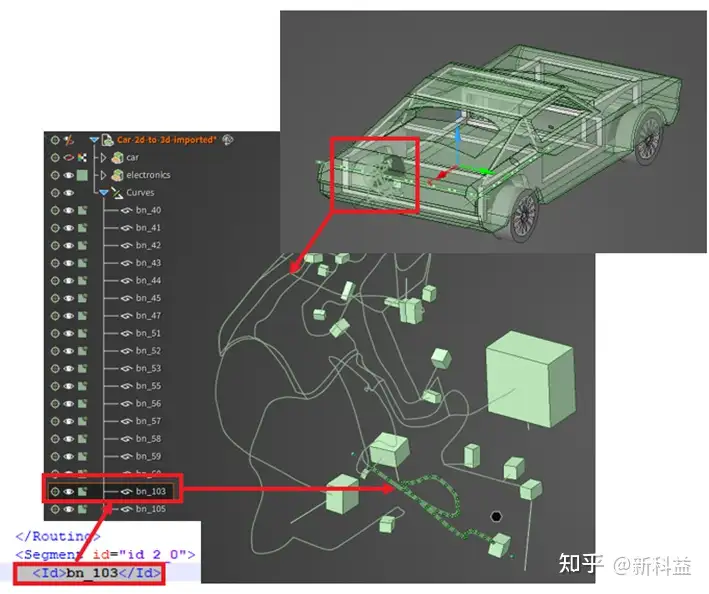

电缆数据库接线图映射到 3D 几何图形
• 如果存在线束布线的 3D 几何图形,则可用于将 2D 接线图映射到正确的 3D 位置
• 代表线束的直线/曲线表示route 会与应标有线束电缆数据库文件中的标签进行匹配

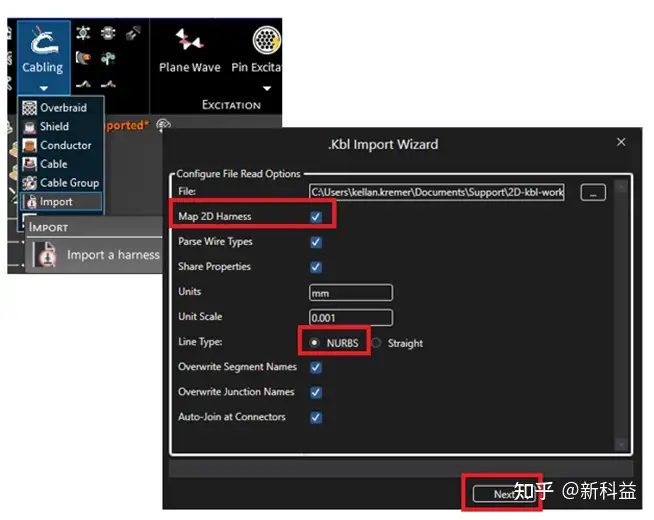

具体导入步骤首先使用向导导入 2D接线图文件
• 从电缆数据库软件导入 2D 接线图文件
• 选中“Map 2D Harness”框,要将 2D 接线图文件映射到 3D 几何图形
• 使用 NURBS 作为线型
• 按“下一步”按钮将启动映射过程并生成 3D kbl 文件

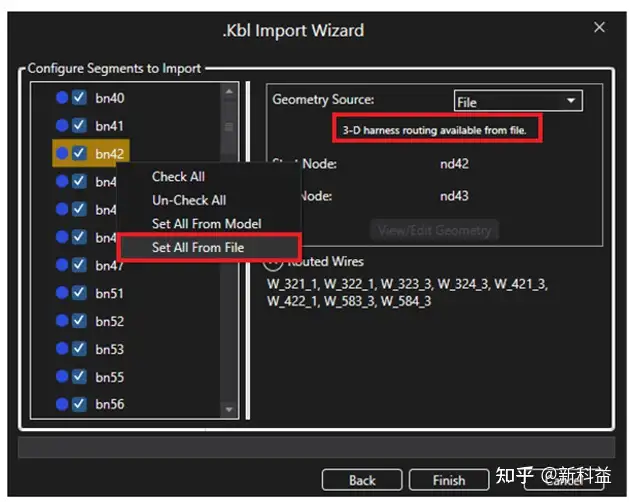

其次,从文件设置几何源
• 可以选择哪个要导入的区段
• 每个线段的几何图形也可以从接线图文件中选择或手动分配给模型中的曲线
• 单击鼠标右键,可以选择“从文件设置全部”

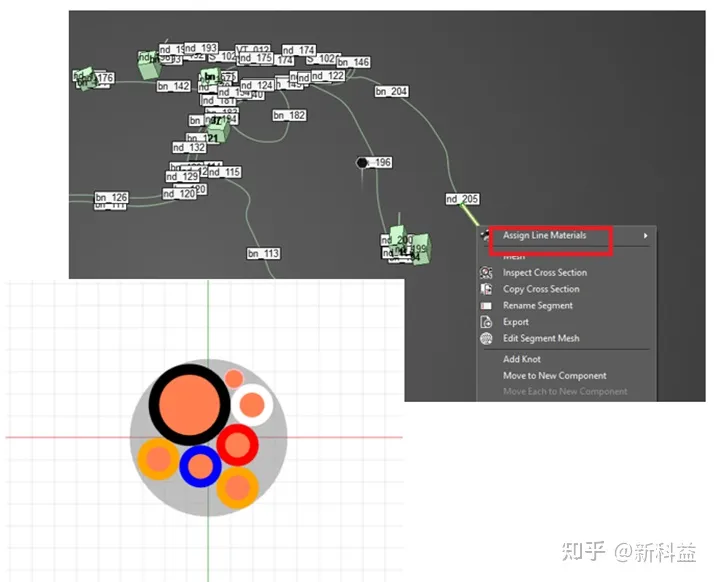

最后查看导入的线束
• 导入向导完成线束导入后,将可以看到 3D 线束,并且可以可视化每个线段的横截面
• 单击鼠标右键,然后选择“检查横截面”
