ANSYS非线性分析：MISO模型数据输入难题解析

首先来认识一下MISO，它的全名叫做多线性等向强化模型。

所谓“等向强化”，可以用钢筋的冷拉变形硬化来类比，即达到屈服后继续加载，出现塑形阶段后，卸载，重新加载时应力屈服强度会有所提高，并且是一个方向屈服强度提高的同时，其他方向屈服强度同步提高。

MISO可以使用多线性来表示使用Von Mises屈服准则的等向强化的应力－应变曲线，它适用于比例加载的情况和大应变分析。

但是，应用这个模型有两点是应当注意的：

1、曲线的第一个点必须与材料弹性模量相对应；

2、不允许有大于弹性模量或小于零的斜率段。

所有的关于MISO模型的报错，也就是基于上述两点原因，尤其是第二点。

fc=14.3 ft=1.43 tb,concr,1 tbdata,,0.5,0.95,ft,-1 tb,miso,1,,11 tbpt,,0.0002,fc*0.19 tbpt,,0.0004,fc*0.36 tbpt,,0.0006,fc*0.51 tbpt,,0.0008,fc*0.64 tbpt,,0.001,fc*0.75 tbpt,,0.0012,fc*0.84 tbpt,,0.0014,fc*0.91 tbpt,,0.0016,fc*0.96 tbpt,,0.0018,fc*0.99 tbpt,,0.002,fc tbpt,,0.0033,fc*0.85

在上面的应力应变曲线中，最后一段是个下降段——但是MISO明明是不能有下降段的。。。

在ANSYS10.0及以前版本中，即便有下降段也可以继续计算，但ANSYS12.0以后版本遇到下降段就无法计算了。这是因为老版本软件只是把这个错误忽略掉，实际上并未解决，新版本软件则老老实实地通知了用户而已。

如何解决这个问题呢？

用上面的实例来说，就将最后的*0.85去掉即可，即把曲线的下降段换做水平段。

以上材料定义的案例，来自王新敏老师著《ANSYS工程结构数值分析》，因为也看到有人在论坛里发帖说书中命令流材料定义有问题，试过之后确认书中内容准确可用。

可能是上面没有图，不形象，所以有的同学没能完全理解。

所以这里还是针对上面的命令流，用图形来表达。

设置好MISO属性后，可以利用TBPLOT命令把这条曲线绘制出来：

tbplot,miso,1  ; 绘制材料1的miso曲线

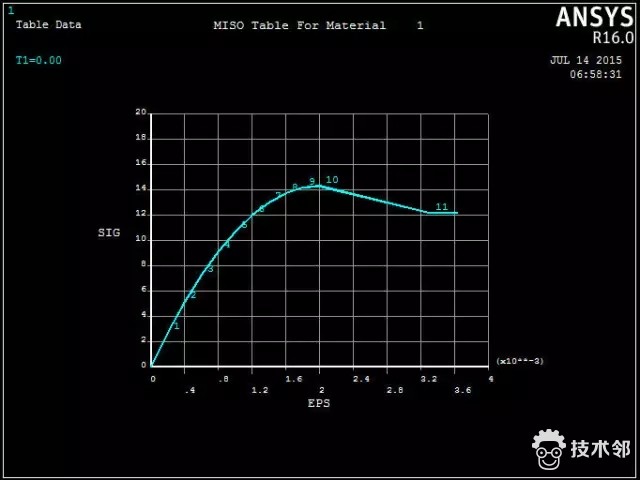

在修改前，即最后一行为“tbpt,,0.0033,fc*0.85”的时候，绘制出来的曲线如下：

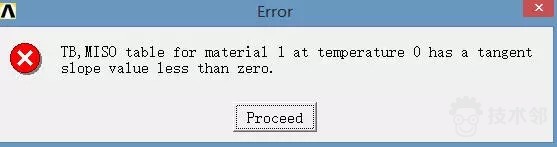

因为有下降段，所以在进行分析的时候悲催的遇到了下面的错误提示：

于是，将最后一行的0.85改成1以后，不要下降段，材料曲线变成了这样的：

调整后，就可以计算了。

那么，“第1点的斜率”呢？

看到图上的编号了吧，第一点的斜率，就是fc*0.19/0.0002，让这个数等于弹性模量就OK了。
