基于ANSYS的结构力学稳定性分析技巧

引言

在前面的文章中,我们讨论了稳定性线性和非线性屈曲分析的基本概念和理论。


现以ANSYS为例,结合前文介绍的理论和要点,实现具体的线性和非线性屈曲分析。本文以APDL为例,同时兼顾Workbench,介绍ANSYS如何实现结构屈曲分析。

线性和非线性屈曲分析

ANSYS中的屈曲分析有两种类型,即线性屈曲分析和非线性屈曲分析。

线性屈曲分析:

  • 基于线性分析理论,不能考虑非线性因素;
  • 计算结果为屈曲因子,可换算成临界力,通常结果比实际值偏大;
  • 分两步实现,第一步为静力计算(antype,static),必须打开预应力开关(pstres,on),类似于预应力模态分析过程;第二步为线性屈曲分析(antype,buckle),同样需要打开预应力开关。

非线性屈曲分析:

  • 基于非线性静力分析,可考虑非线性因素,如大变形、接触和材料非线性因素等;
  • 计算结果为临界力,分析结果更接近实际情况;
  • 分析类型为静力分析(antype,static),打开大变形开关(nlgeom,on),设置子步(nsubst),打开自动时间步长开关(autots,on),求解方法一般选取弧长法(lnsrch,on),后处理中查看载荷和位移的曲线得到临界载荷。

此外,非线性屈曲分析中,通常会施加结构缺陷扰动,如结构微小缺陷、偏心力、微小扰动载荷等。更复杂和合理的方式有,基于线性屈曲模态,对位移进行微小比例因子的缩放,更新几何达到施加缺陷的目的,这种方法在以后的专题中详细讨论,本篇主要讨论加偏心力矩的方法模拟缺陷。

分析过程

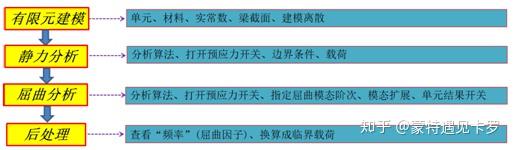

线性屈曲分析


非线性屈曲分析


典型命令

BUCOPT, Method, NMODE, SHIFT, LDMULTE, RangeKey——屈曲分析设置


值得注意的是,屈曲模态特征值可以为负值,负号表示载荷的方向;ANSYS排列特征值的阶次的顺序是,从负最大到0再到正最大;最小的屈曲因子就是绝对值最小的“频率值”。

OUTRES,Item,Freq,Cname, -- ,NSVAR——结果输出设置


NSUBST,NSBSTP,NSBMX,NSBMN,Carry——子步步数设置


其他命令


Workbench中的设置和其静力分析相似,只是如果为线性屈曲分析,预应力开关是默认打开的,但在APDL中,需要手动打开;除此之外,WorkbenchLinear Buckle中,只需要设置一个模态阶次,其余设置默认即可,因此本篇不在此列出Workbench中的参数设置。

算例

悬臂梁长1.0m,截面尺寸为0.02m*0.01m,弹性模量为200Gpa,泊松比为0.3,密度为7800kg/m3。

解析解:根据欧拉公式可计算一阶失稳时的临界载荷为


线性屈曲分析:顶端作用轴向压力载荷500N,无偏心;第一阶屈曲系数为1.646,即结构在500N*1.646=823N时发生一阶失稳。


非线性屈曲分析:顶端作用轴向压力900N,偏心距为0.005m;从载荷位移图可见,结构受压方向(Y向)和侧向(Z向)的位移都在约790N时显著增大,说明此时结构发生的失稳,临界载荷为790N。


以下为线性和非线性屈曲分析的部分命令流,限于篇幅,建模部分命令流不在此列出。


!线性屈曲分析部分
!-----静力求解-----
/solu
antype,static
d,1,all,0
f,21,fy,-CompressForce
pstres,on
solve
finish
!-----屈曲求解-----
/solu
antype,buckle
pstres,on
mxpand,3, , ,yes
bucopt,lanb,3,0,0
solve
finish
!-----后处理-----
/post1
/plopts,minm,0
/eshape,1
set,first
plnsol,u,sum,1,1.0
/view,1,1
/ang,1
/rep,fast
finish

!非线性屈曲分析部分
!-----静力求解-----
/solu
antype,static
nlgeom,on
outres,all,all
autots,on
lnsrch,on
nsubst,1000
neqit,1000
d,1,all,0
f,21,mx,0.005*CompressForce
f,21,fy,-CompressForce
solve
finish
!-----后处理-----
/post26
rforce,2,1,f,y
nsol,3,21,u,y
nsol,4,21,u,z
xvar,2
plvar,3,4
/plopts, info,3
/axlab,y,Deformation/m
/axlab,x,Load/N
/replot
finish

-完-
