二维模型网格划分中模型文件导入技巧

在平常的仿真中，我们常会遇到对模型进行简化操作。一个三维模型进行简化后基本上会忽略比较多的原始结构，或者直接将三维变成二维模型。今天简单探讨下三维模型简化成二维模型后，对其进行网格划分操作过程中模型文件导入问题。

一般的二维模型都不会很复杂，所以基本上我们可以利用ansys workbench中mesh模块对其进行傻瓜式网格划分。但是在绘图软件Auto CAD中并不能将二维图形另存成通用数据格式（.x_t、stp、igs等），直接保存的dwg格式并不能在geometry模块中直接读取。所以，我们就要想办法将二维图形另存成通用数据格式，在这里博主经过摸索找到一个比较快速且实用的办法。详述如下（以一个二维6边形为例说明）：

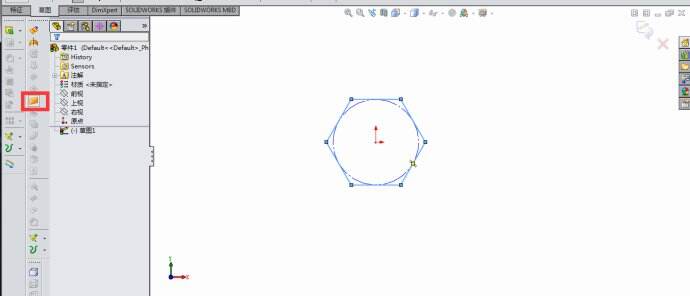

1.在solidworks中part模式下绘制一个6边形的二维草图，点击左侧工具栏“平面”图标，将其转化成6边形平面。（左侧工具栏没有这个图标的，依次点击“插入”-"曲面"-“平面区域”）

2.另存成通用数据格式（stp为例）。

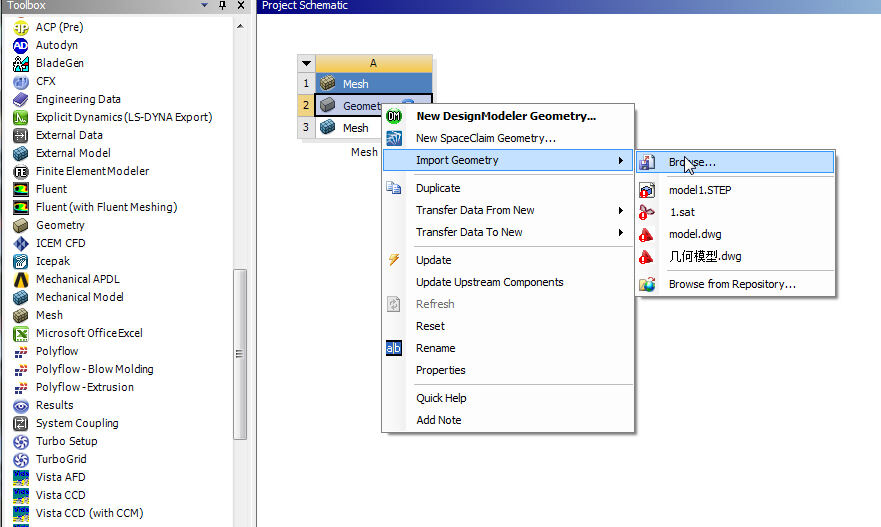

3.在workbench中的geometry中导入步骤2中的另存文件。

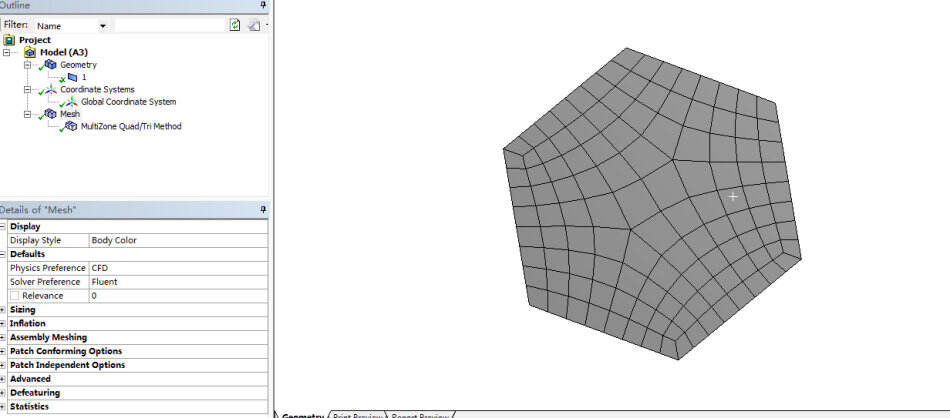

4.打开mesh模块，对其进行划分网格及边界条件定义。

至此，操作完成，导出mesh文件即可对其仿真。
