SolidWorks倒角使用技巧全攻略

倒角特征是按照操作这所选的边线、面或顶点,以指定的距离设置来生成一个倾斜特征。主要分为三种: 角度距离、距离距离 顶点。


一、角度–距离

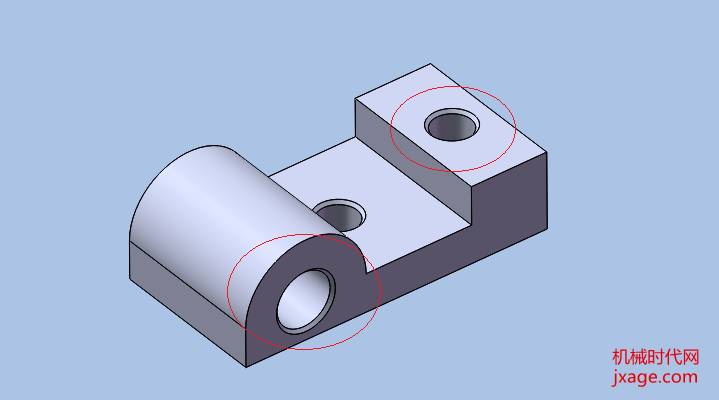

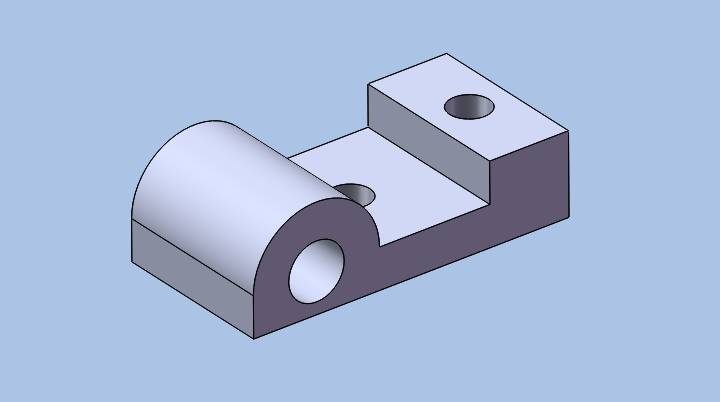

以下图为例简要介绍。



方法:

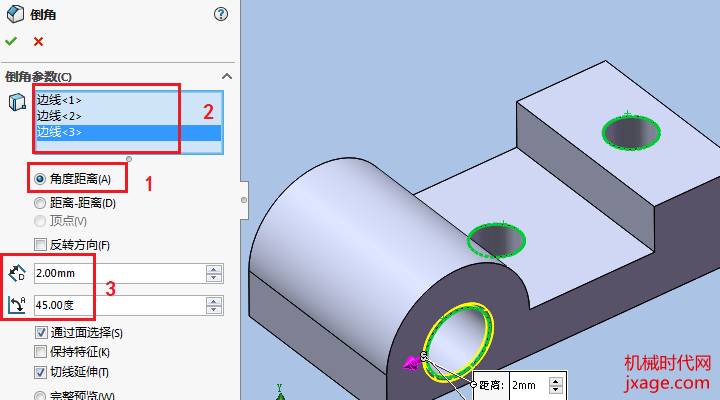

1.点击【倒角】,勾选【角度距离】,再选择下图所示的三个边线,最后设置角度和距离,如下图所示。


2.完成。



二、距离–距离

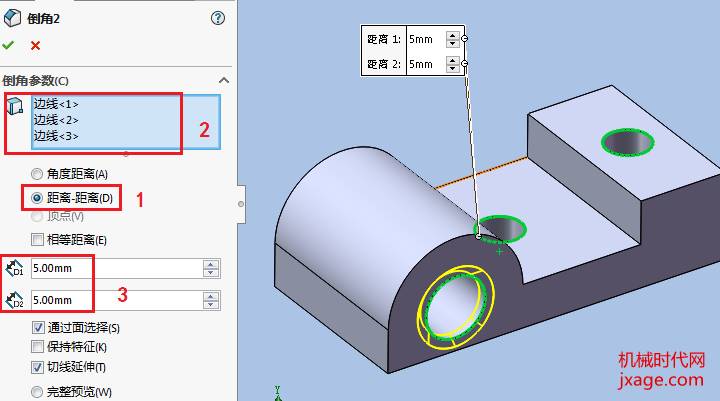

1.点击【倒角】,勾选【距离–距离】,再选择如下所示的三个边,最后设置距离值。

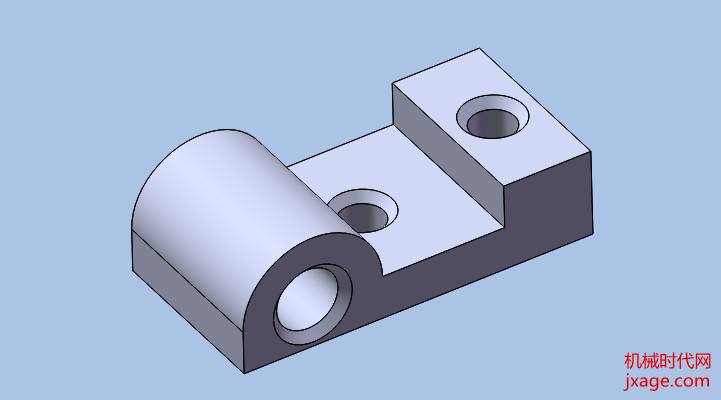

2.完成。




三、顶点

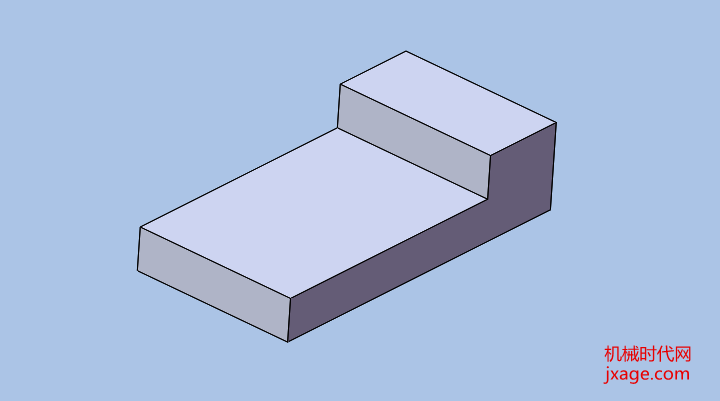

以下图为例。

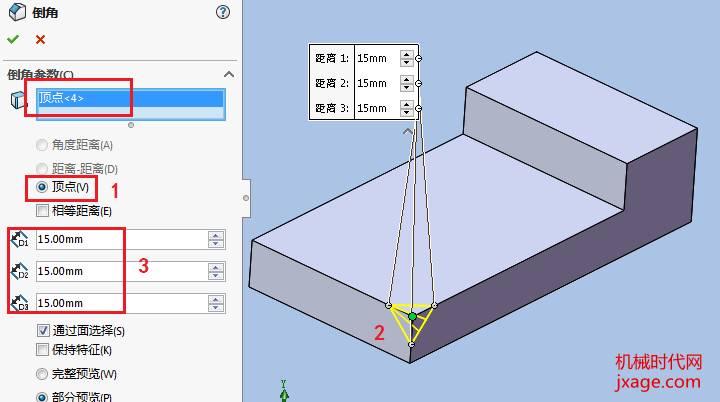

1.点击【倒角】,勾选【顶点】,选择如下图所示的顶点,最后设置三个距离值,如下图。

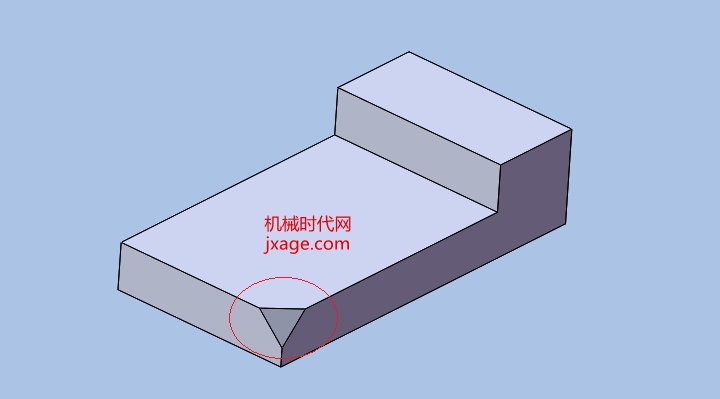

2.完成。
