SOLIDWORKS选择工具使用技巧

在SOLIDWORKS中，有很多工具可以帮助提高设计效率。比如当用户在使用装配体时，想选中某些零部件，而要选中这些零部件有一定规则情况下，就可以使用选择工具来快速选择。

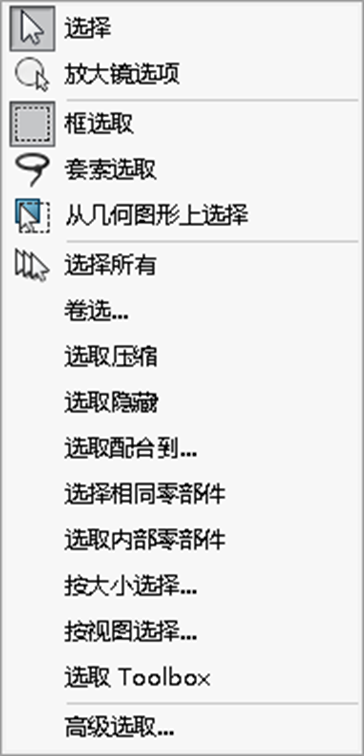

1.    套索选取：拖动选择一个多边形的窗口，窗口不能交叉，

完全位于窗口的零部件就会被选中。

2.     卷选：先框出一个长方形拖动然后生成一个长方体并使用拖动柄调整卷选。

3.     选取隐藏：选取被隐藏的零部件。

4.     选取压缩：选取被压缩的零部件。

5.     选取配合到：与所选零部件配合的零部件的所有零部件都被选中。

6.     选取相同零部件：选择一个零件后，所有相同的零部件都被选中。

7.     按大小选择：用装配体尺寸的百分比值来选择零部件，

小于该尺寸的就会被选中。

8.     按视图选择：使用标准视图来确定选择，在视图方向上

可见的零部件就会选中。

9.     选取Toolbox：选取所有Toolbox零部件。

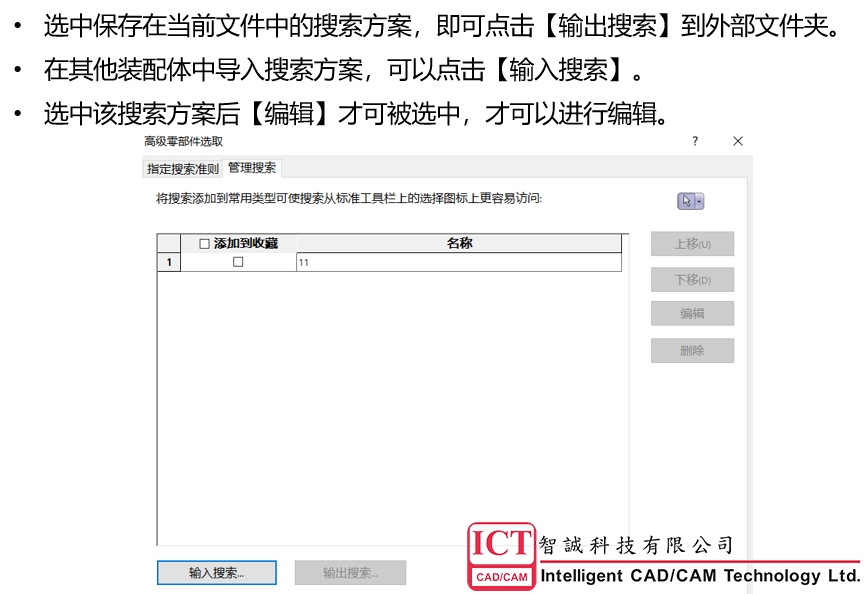

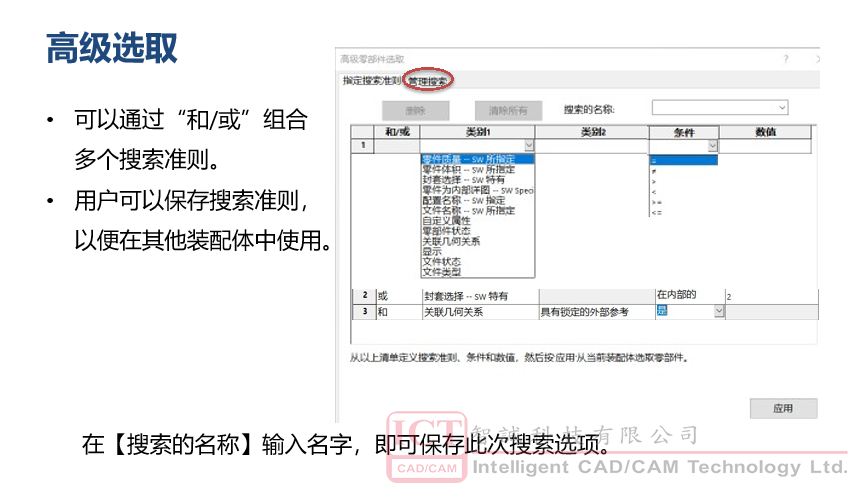

10.  高级选取：根据零部件名称、属性、封套选取零部件。
