SOLIDWORKS模型3D打印全攻略

「3D打印」技术以其独特的优势,为现代制造业带来了革命性的变革。通过 SOLIDWORKS 3D 打印技术的结合,我们可以更快地实现从设计到制造的过程。

本期我们以萝卜刀为例,介绍 SOLIDWORKS 模型的3D打印流程。

GIF图片


首先,在 SOLIDWORKS 中绘制三维模型

模型创建完成,导出 STL 格式文件

GIF图片


   SOLIDWORKS 导出 STL 文件


在导出模型时,选择正确的文件格式尤为重要。

STL 格式 3D 打印行业中最常用的格式之一。SOLIDWORKS 提供了直接导出 STL 文件的功能。文件的精度和质量,直接决定了打印的成功与否。

将 STL 文件导入 3D 打印软件,进行切片处理

GIF图片


   萝卜刀模型 Magics 切片过程


常用的 3D 切片软件Cura、Simplify3D、Magics 等。这个过程中,实际上是将数字模型转化成一系列薄片,以便 3D 打印机可以逐层打印。

值得注意的是,由于 3D 打印技术的限制,某些复杂模型可能难以直接打印,需要在切片软件添加支撑结构,防止其在打印过程中坍塌,提高模型的稳定性和打印成功率。

选择合适的3D打印方式和材料

GIF图片


   光固化(SLA)打印过程


3D 打印技术有多种不同的类型,使用的材料也各不相同,包括塑料、金属、陶瓷、树脂等。其中,熔融沉积成型(FDM)、光固化(SLA)、激光烧结(SLS)是较为常见的几种。

这里我们选择了光固化(SLA)打印,通过在液态光敏树脂表面照射激光,使树脂固化成指定形状。这种技术的优点是精度高、速度快,适用于各种高精度制品。

在实际应用中,我们可以根据模型的要求和预算,选择适合的打印工艺和材料。

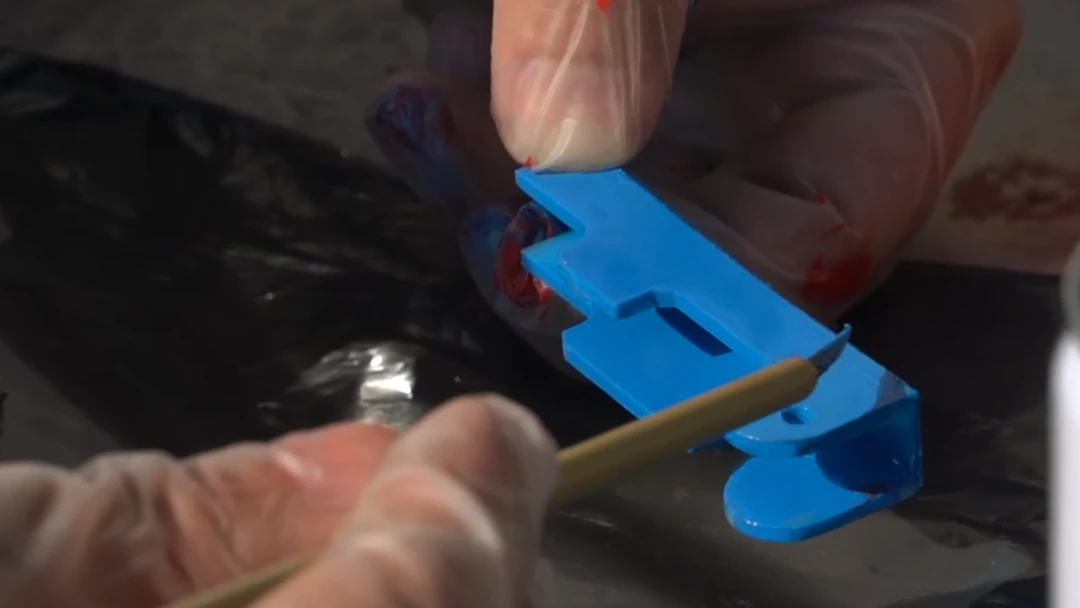

打印后处理

GIF图片


   砂纸打磨


完成打印后,需要去除支撑和附着在模型表面的残余材料。如果处理不当,可能会留下明显的支撑痕迹。此外,模型表面可能存在层纹,可以进行打磨、抛光等后处理,以达到更好的效果。

上色涂装



根据要求和个人喜好,对打印件进行上色和涂装。可以选择喷漆,也可以手动涂装。

需要注意的是,涂装需要一定的技术和经验,在制作过程中可能会遇到各种问题。建议寻求专业人员的帮助和指导,以确保制作质量安全

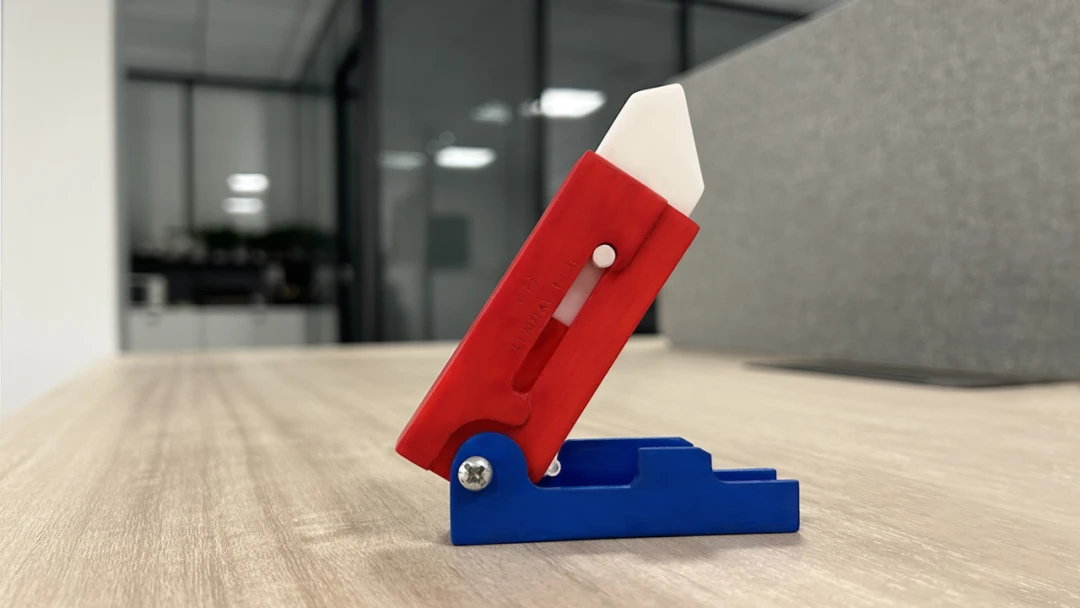

成品展示



本期内容介绍了 SOLIDWORKS 模型 3D 打印的流程。通过三维设计软件和与 3D 打印技术的结合,能够方便地创建各种形状和结构的物体,为设计师和工程师们提供了从设计到制造的全新解决方案。
