SolidWorks绘图与Unity模型导入全攻略

SolidWorks绘图及Unity模型导入

• 一、零件（只讲重要的几步）
• 1、新建工程 2、裁剪 3、转换实体引用
• 二、装配体（关键是零件替换、连接重组）
• 1、细节隐藏 2、零件替换 3、建筑模型导入SolidWorks 4、 连接重组（将多个零件合成一个）
• 三、Unity模型导入
• 1、solidworks导出设置 2、3dMax导入导出设置 3、Unity模型导入

一、零件（只讲重要的几步）

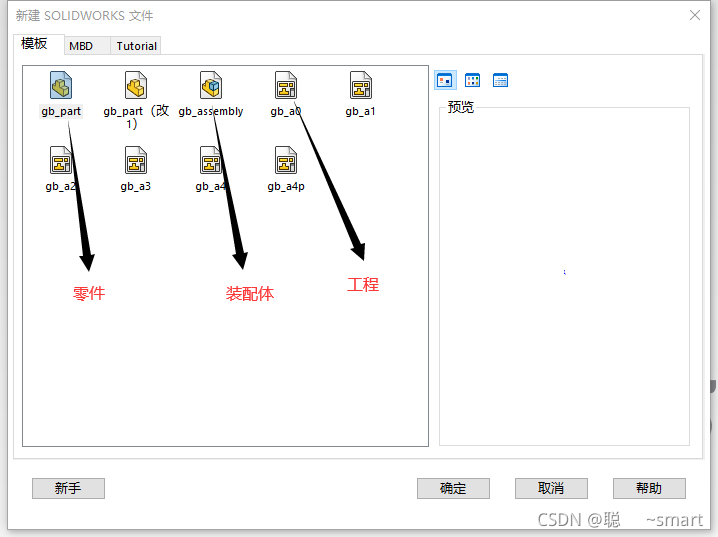

1、新建工程

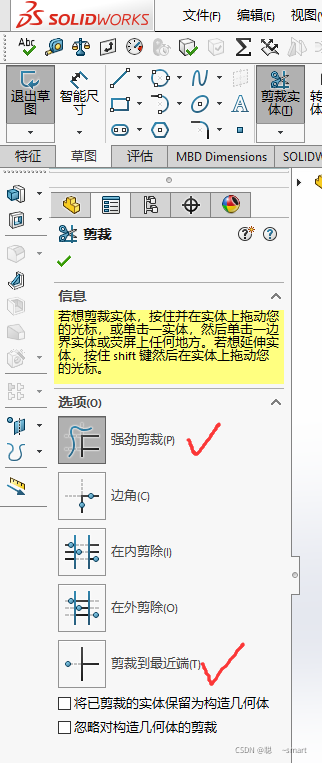

2、裁剪

----强劲剪裁除了可以剪裁还可以延伸（按住Shift）

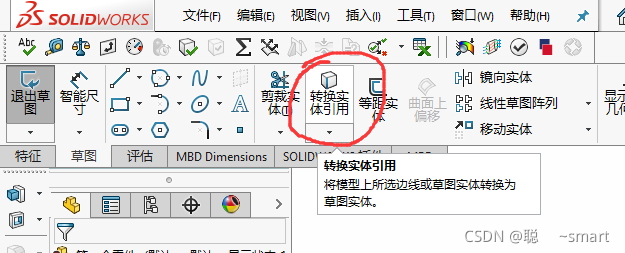

3、转换实体引用

作用：将几何体中已有的线提取到现在正在绘制的草图中

二、装配体（关键是零件替换、连接重组）

• 装配体一般过程：

      1、新建装配零件

      2、装配第一个零件（引入零件、装配约束零件）

      3、装配其他零件

      4、保存
• 第一个零件直接默认位置点确定，软件会将零件的三个基准面与系统基准面保持平行
• 通过装配约束来定义零部件与零部件的相对位置关系
• 将装配体和零件保存在同一个文件夹下

1、细节隐藏

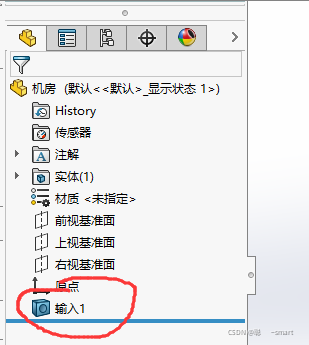

• 画完零件后，将零件保存为IGS格式，然后再以零件的形式打开，则会隐藏所有的绘制步骤，变成输入；


2、零件替换

• 如果因为零件位置更换报错或者重画了该部分零件，可是使用零件替换操作将原装配体中的零件进行替换

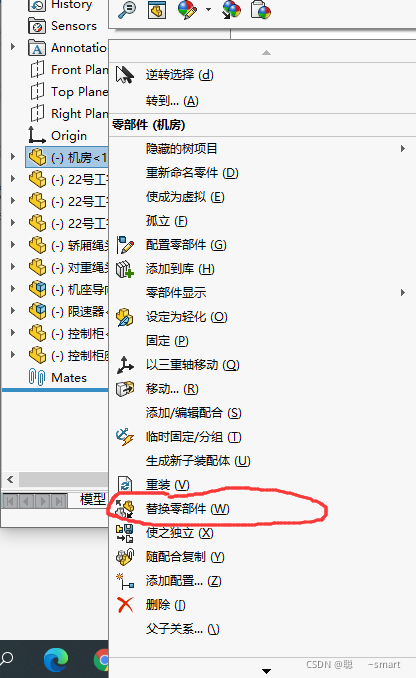

      1、右键点击需要替换的零部件；

      2、下拉菜单选择替换零部件；


      3、按如下步骤操作即可更换修改好的零部件


3、建筑模型导入SolidWorks

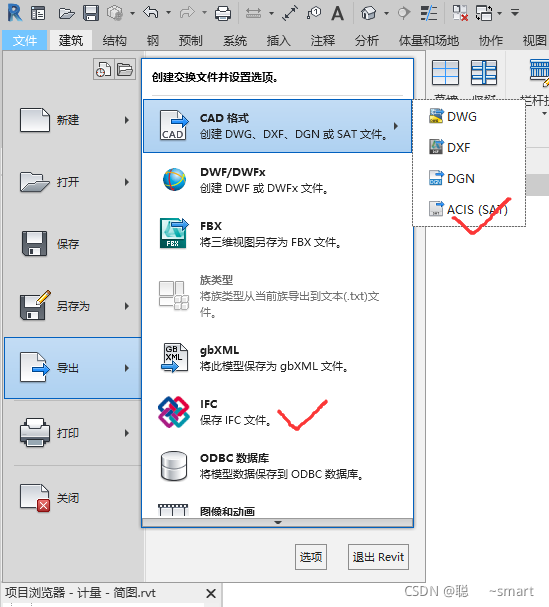

想要将Revit模型导入Solidworks作为零件，可将其导出为如下图所示的两种格式，导出之后在solidworks中打开即可（但是速度太慢了）。

4、 连接重组（将多个零件合成一个）

1、对装配体创建新零件

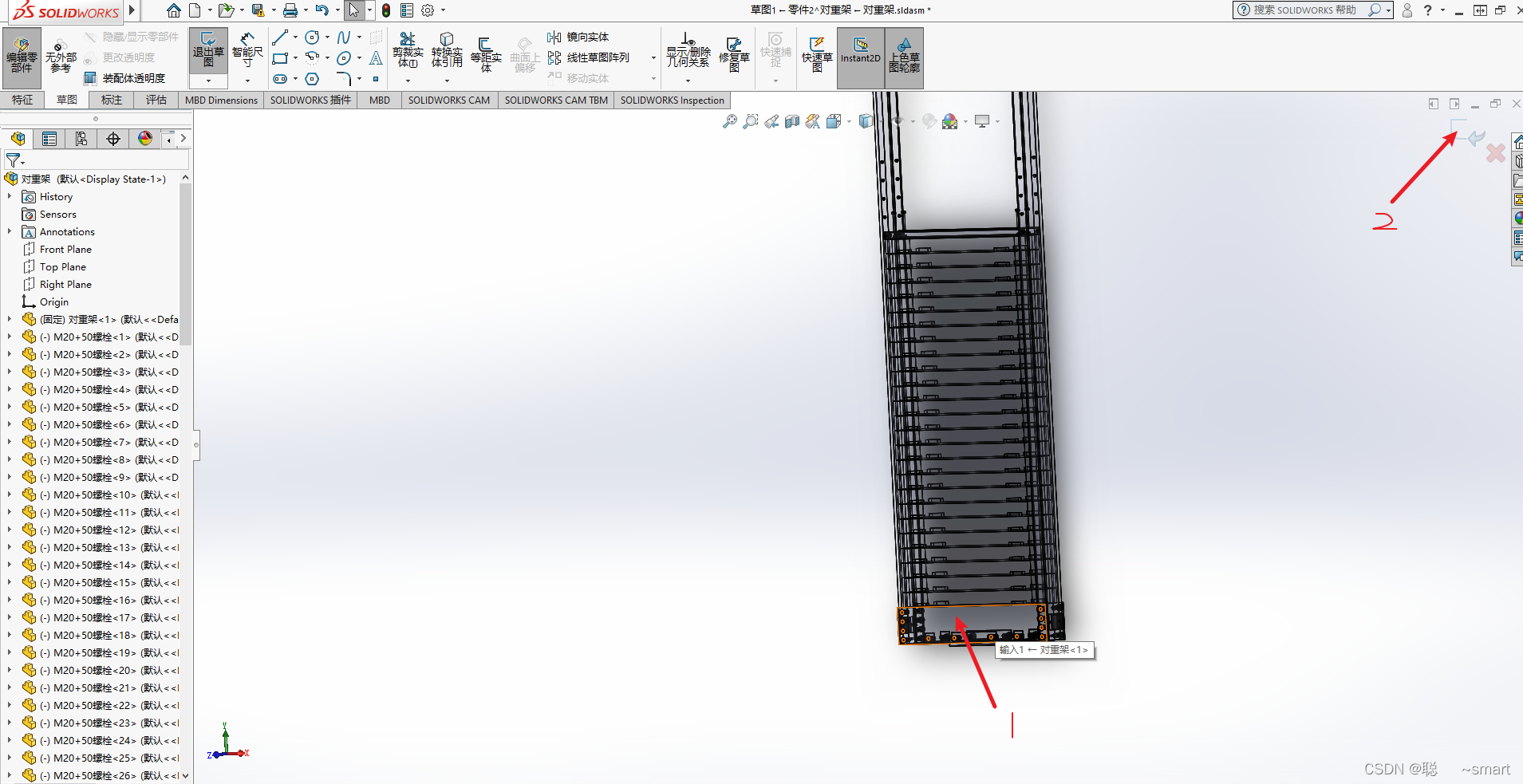

   2、点击装配体的一个面作为草图基准面（点击前最好先固定一个你想点击的面），退出草图后不要乱动，此时会保持装配体特征编辑状态

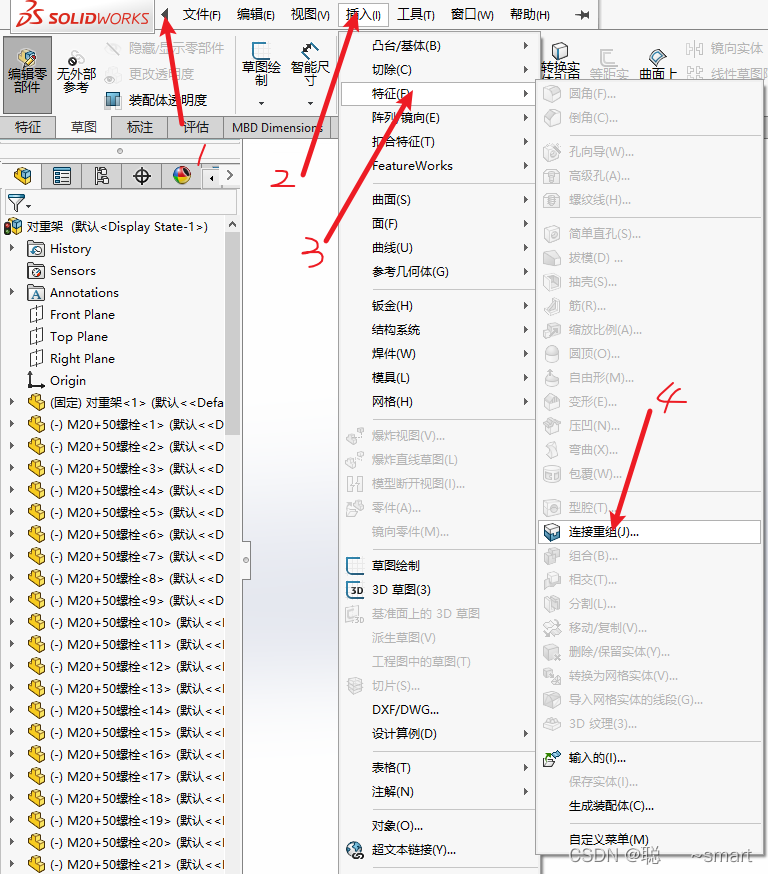

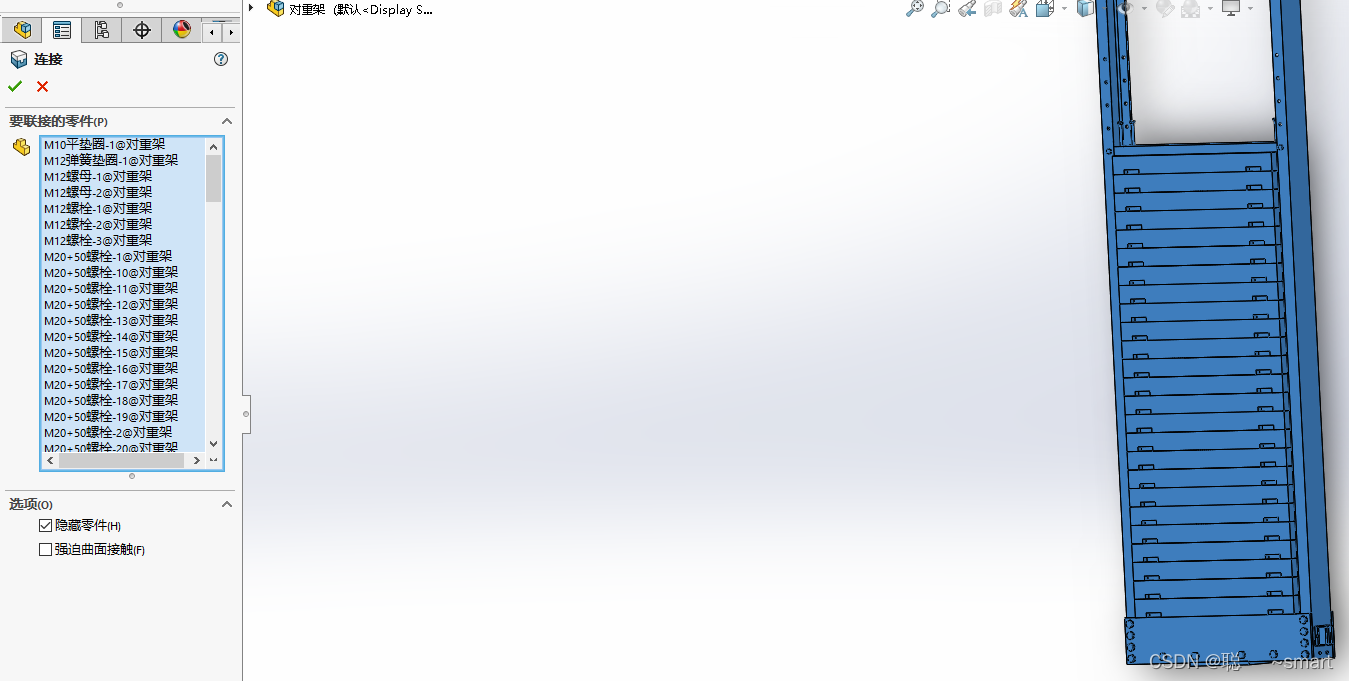

   3、插入特征，选择连接重组


   4、cltr+a全选，选择重组连接（注意：特殊形状的零件无法进行重组）


   5、重组后，这个新零件就是原来的装配体，这个操作可以大大提升编程过程的层次性，避免在unity中很多不必要的零件导致编程很乱。

三、Unity模型导入

1、solidworks导出设置

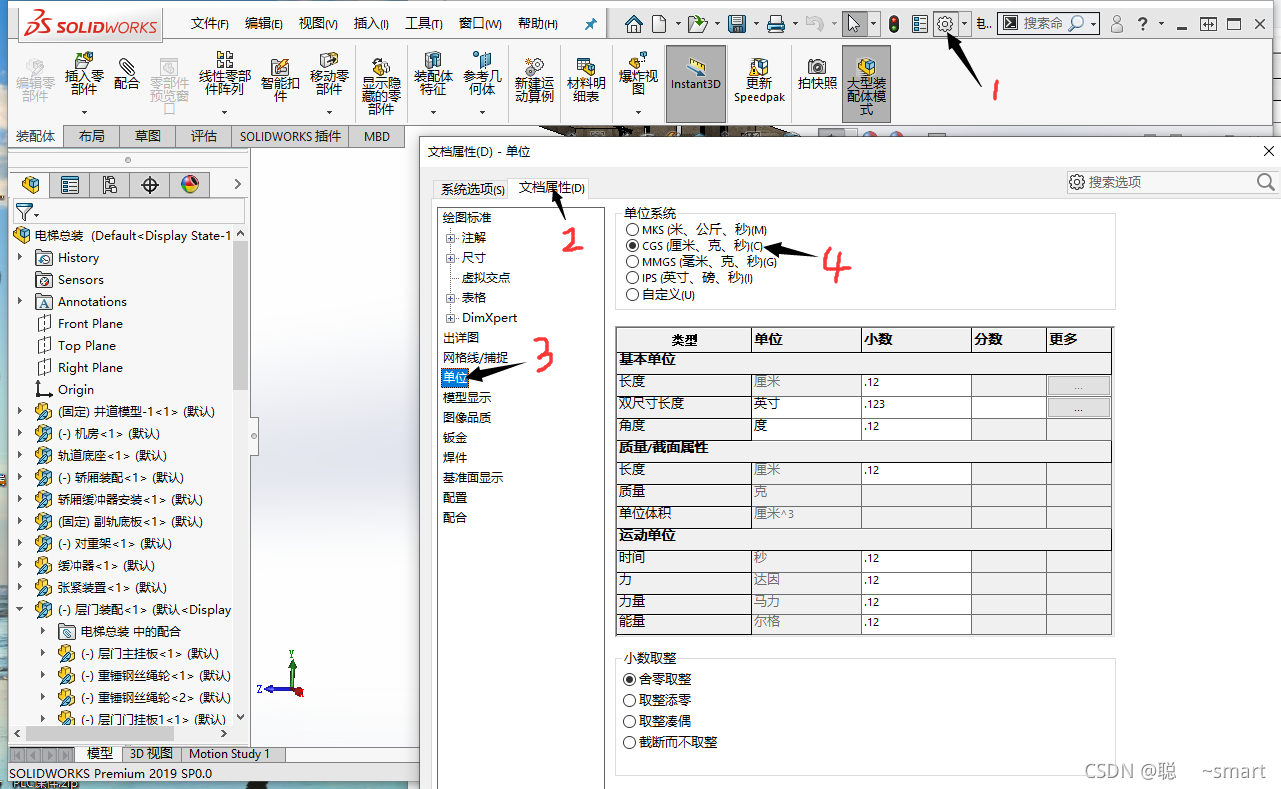

1、绘制好装配体后（最好在绘制之前），将绘制的单位转换为CM;

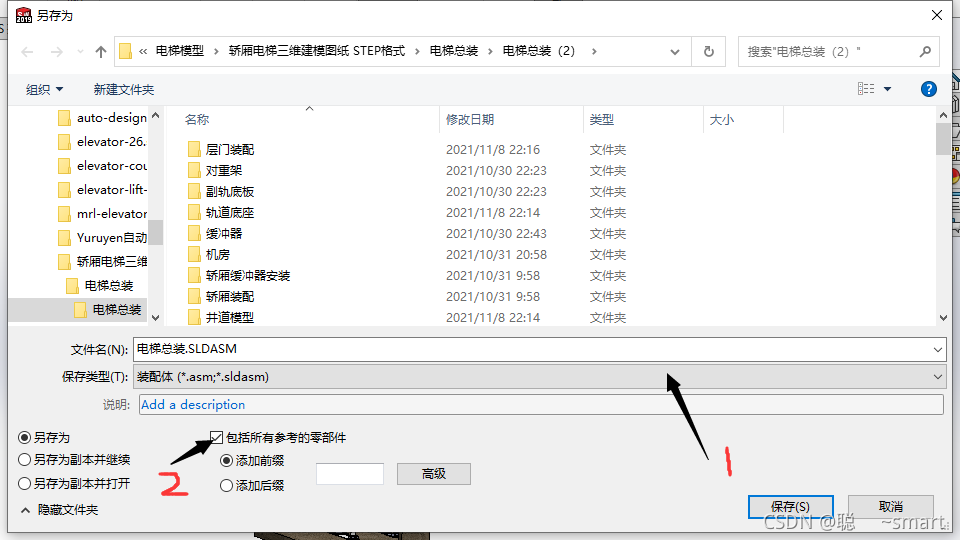

   2、保存的时候可选择格式，装配体的话最好按如下所示保存

2、3dMax导入导出设置

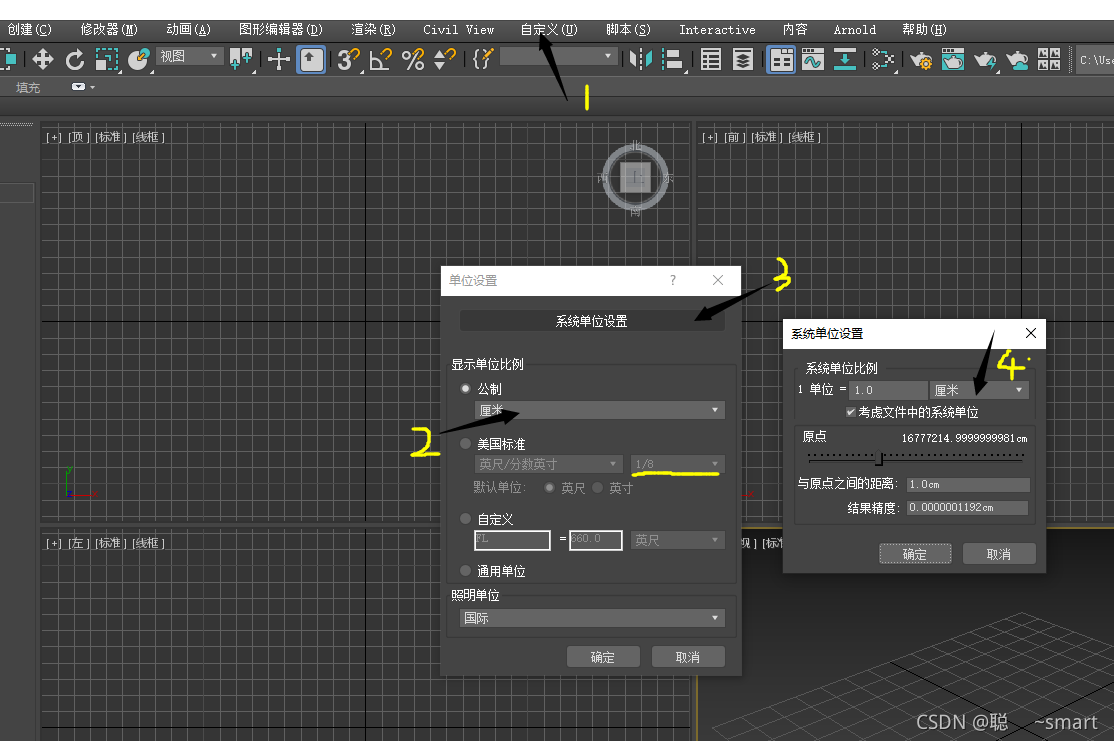

1、打开3dMax，将系统单位设置为CM，选择自定义–》单位设置，然后按如下所示操作

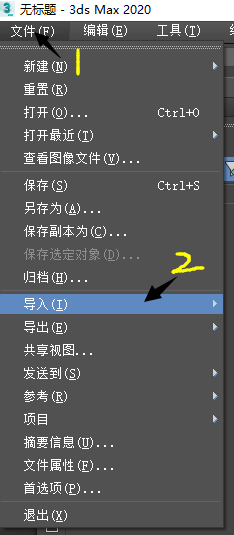

   2、按如下操作导入外部文件

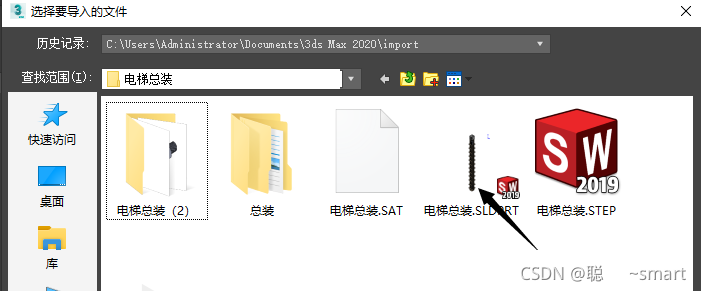

   3、选择需要导入的装配体

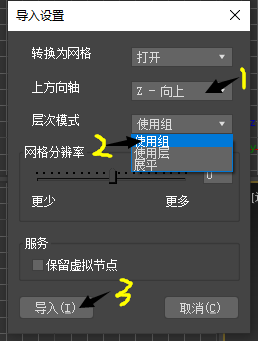

   4、注意：如果模型大，零件多的时候，建议层次模型选择使用组，这样的话就可将模型按照solidworks的装配层次导入，unity里也可以很好的看到装配层次



   5、点击装配体，按如下图所示，依次选择层次–》轴–》仅影响轴

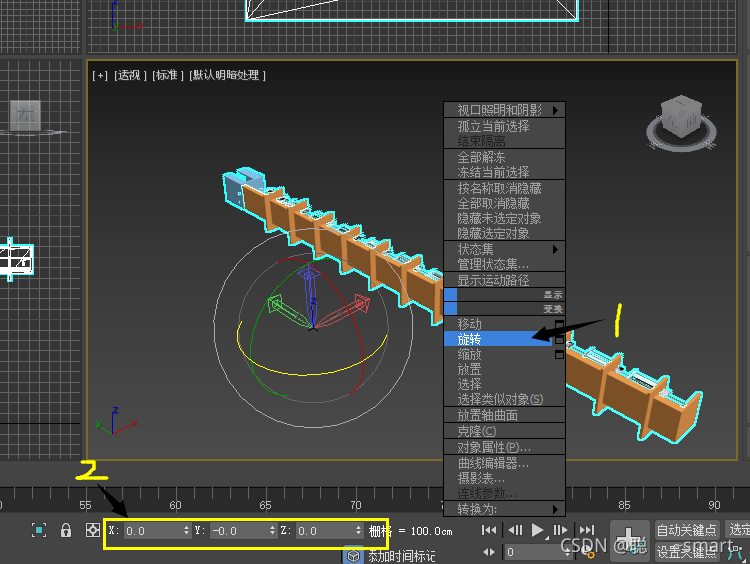

   6、右键装配体，选择旋转，更改X、Y、Z轴的角度，调整到Y轴对应于理想的Z轴（Y轴向上），因为Unity中的物体都是Y轴向上的

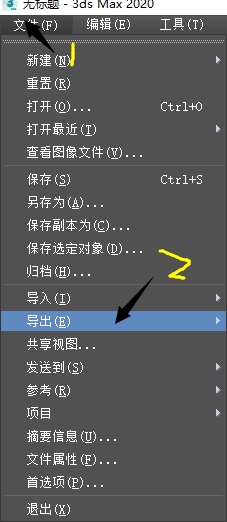

   7、按如下操作导出


   8、更改文件名及存储位置，将保存类型改为FBX类型


   9、选择需要导出的选项，一般灯光、摄像机、音频都可不导入，一定要选择Y轴向上，单位在前面修改过后会默认为厘米。

3、Unity模型导入

1、进入Unity之后，只需要将模型拖入Assets即可导入，导入后模型会是白模，需要自己重新上个材质，该过程是比较繁琐的，没有审美细胞的建议忽略

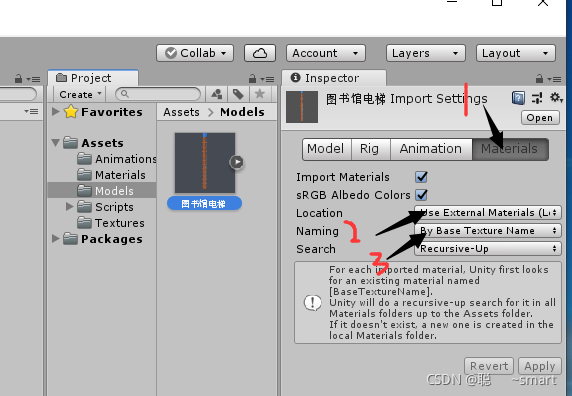

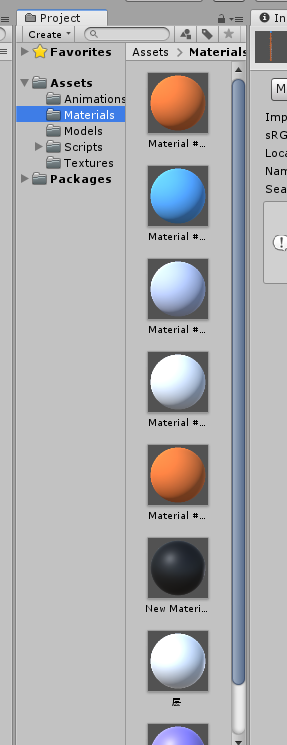

   2、按如上操作后点击Apply，即可出现如下图所示材质球的文件夹，这也是从3dMax导入进来的，你可以重新贴一下（比较恶心，导入过程中颜色在逐级递减）


   3、选择你要的材质球，点到你要上色的零件，拖到它的Materials上即可
