SOLIDWORKS Simulation
完美模型&远端载荷
零部件分析哪种更简化
对比铝合金梁的变形结果
导读
SOLIDWORKS Simulation远端载荷除了可以用于耦合实体单元自由度外还有施加远端力和远端质量的功能，例如在实际工程应用当中，一些结构并非主要研究对象，且其刚度远大于实际的分析对象，但是由于其结构复杂，不方便直接建模分析，此时，使用远端载荷功能可以极大简化分析流程和计算量，提高设计效率。
如下图示悬臂梁，左端材料为铝合金，右端材料为结构钢，左端固定，右侧端面受到竖直向下的作用力，下面分别使用完整模型和远端载荷功能对结构进行有限元分析，对比铝合金梁的变形结果。
—— 完整模型分析 ——
1
创建新算例

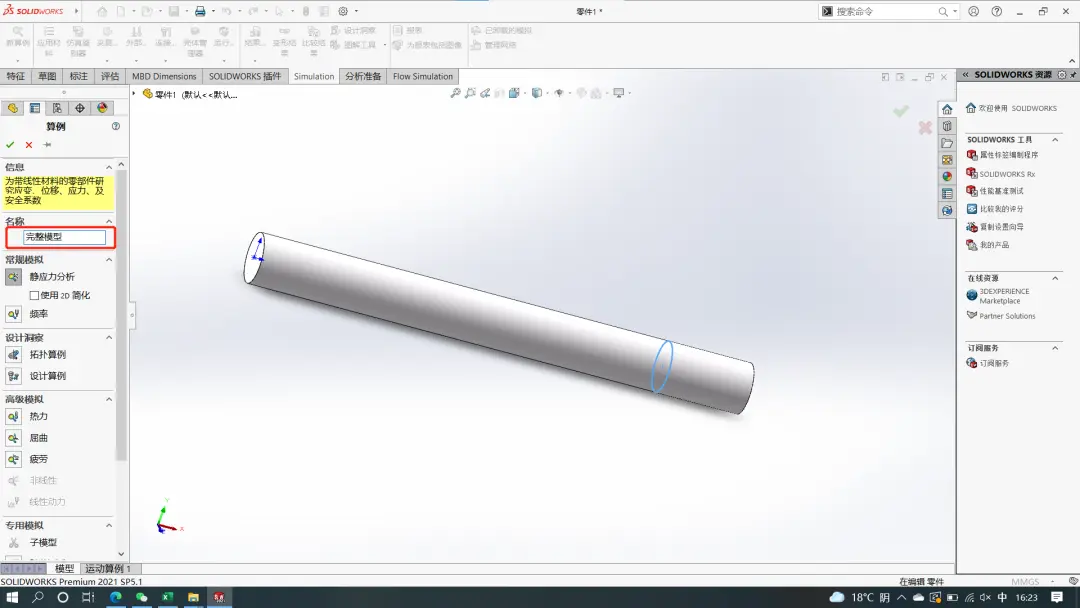

创建一个新算例，名称设为“完整模型”，单击【确定】，如下：
2
指定材料类型

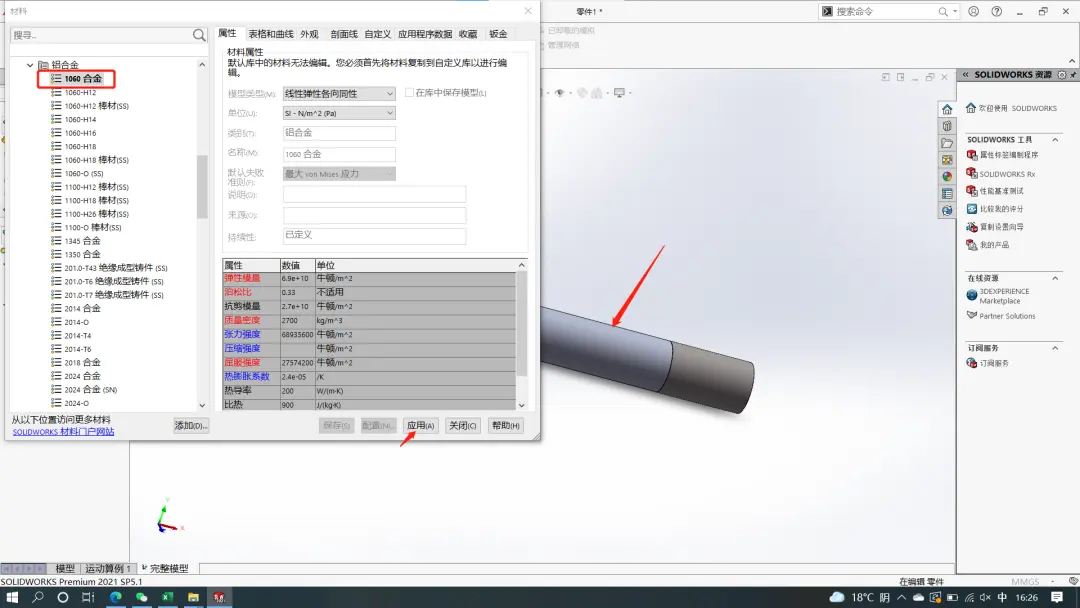

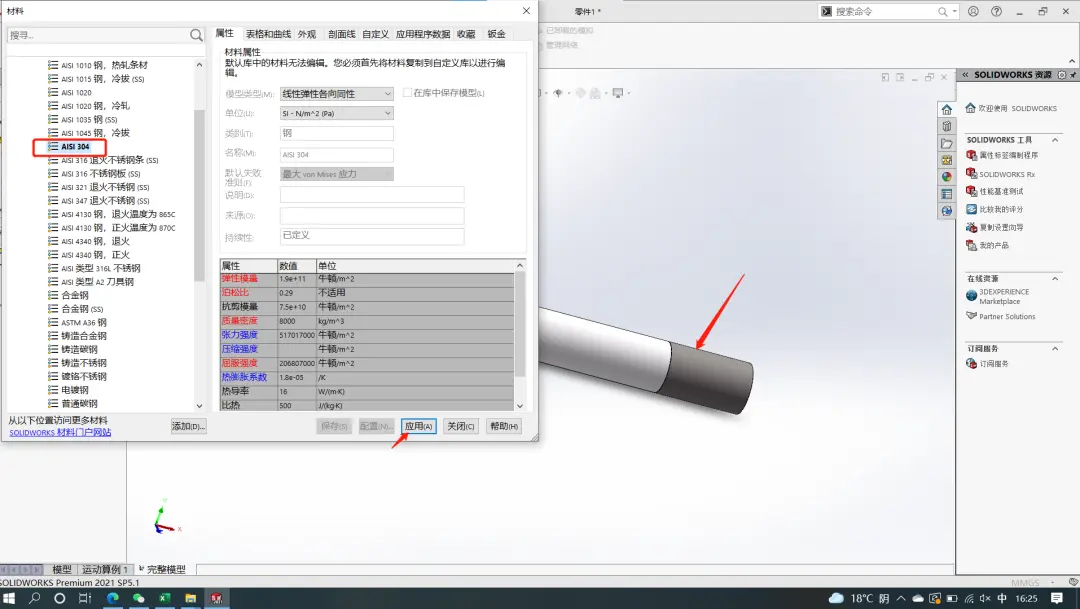

右键单击【零件】，单击【应用/编辑材料（M）…】，左端材料选为1060铝合金，右端材料选为AISI304钢，单击【应用】【确定】如下：
3
指定固定面

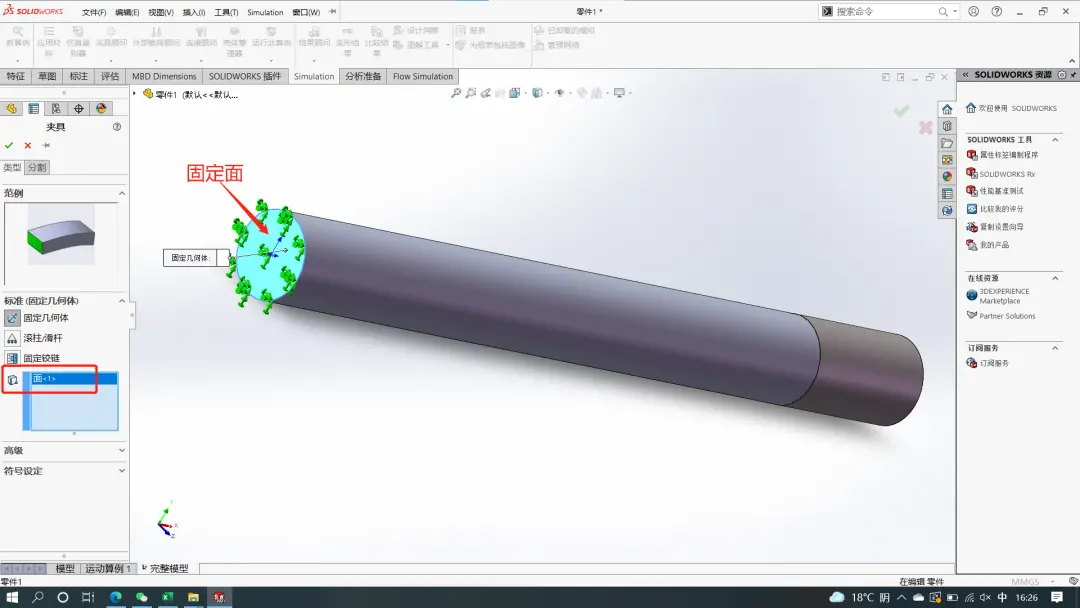

选择面<1>为固定面，单击【确定】，如下：
4
添加外部载荷

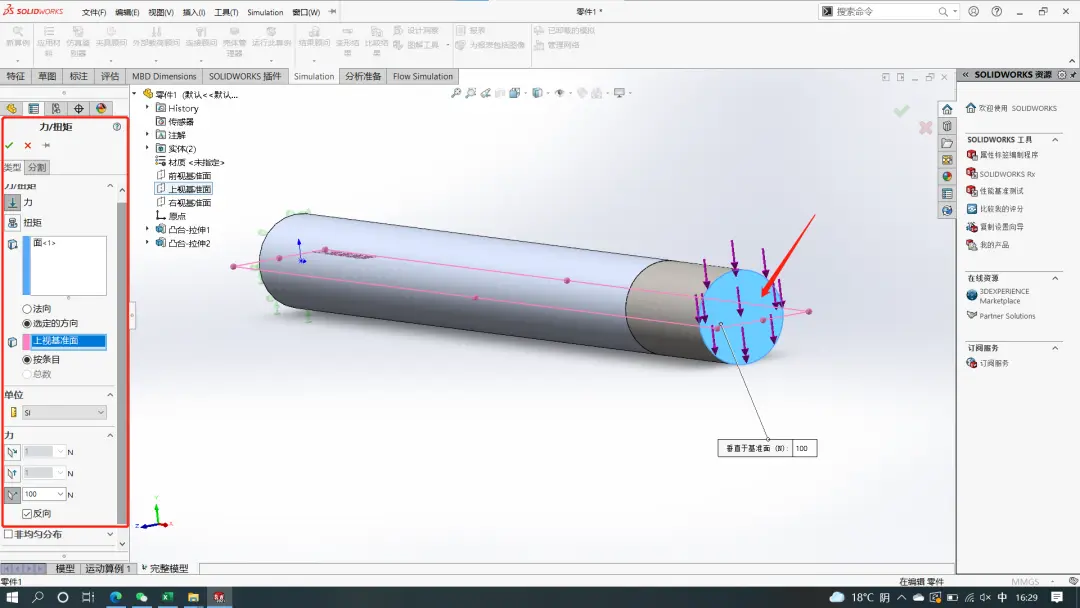

激活【选定的方向】，选择“上视基准面”，激活“垂直于基准面方向的力”，均布载荷为100N,如下：
5
生成网格
可激活【基于曲率的选择】，单击【确定】，如下：
6
运行此算例

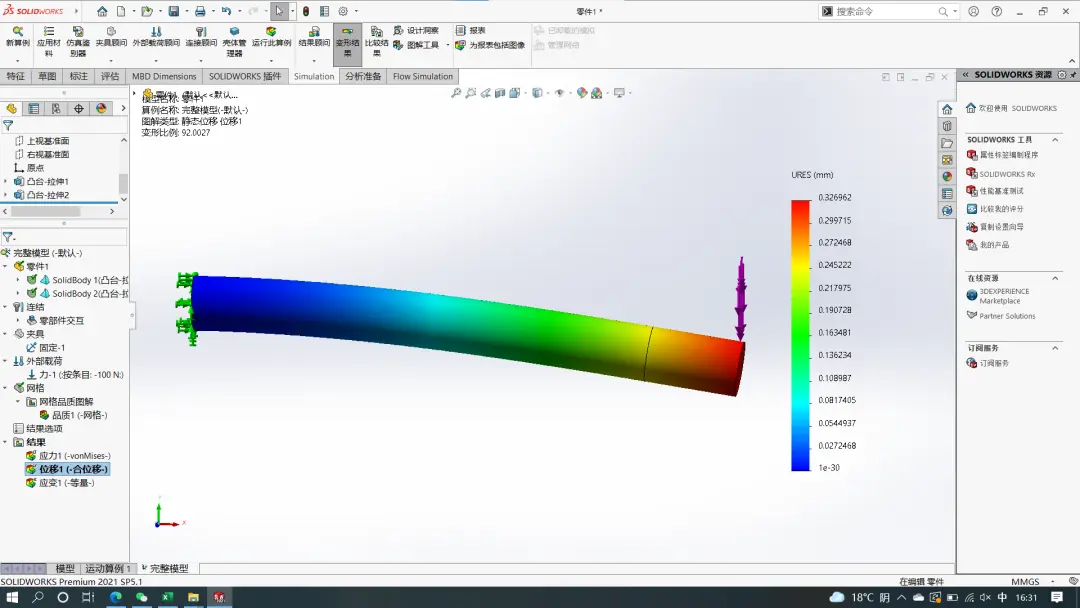

位移变化显示结果如下：

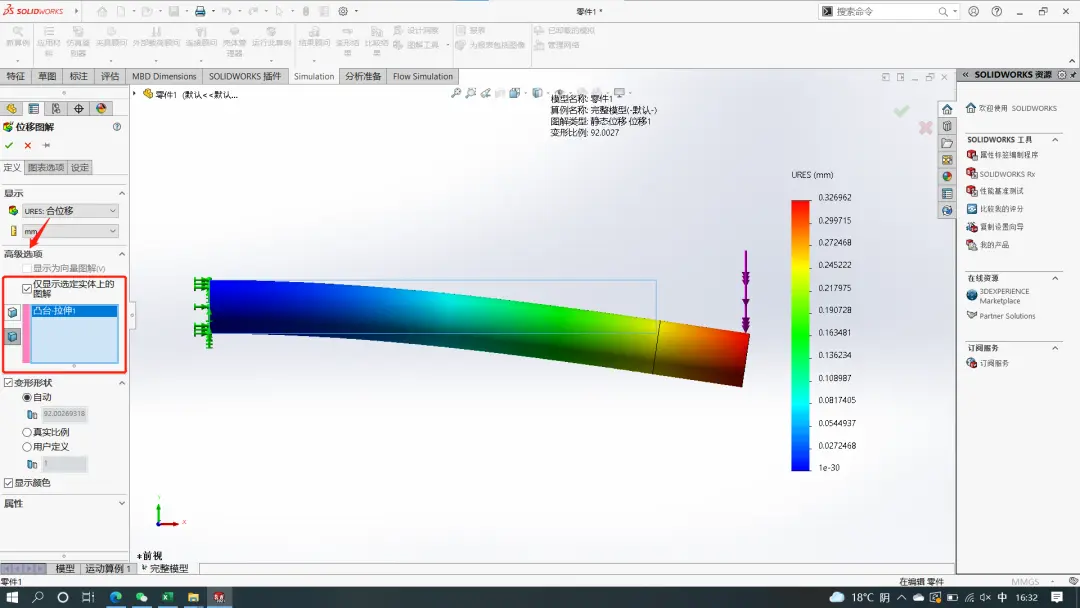

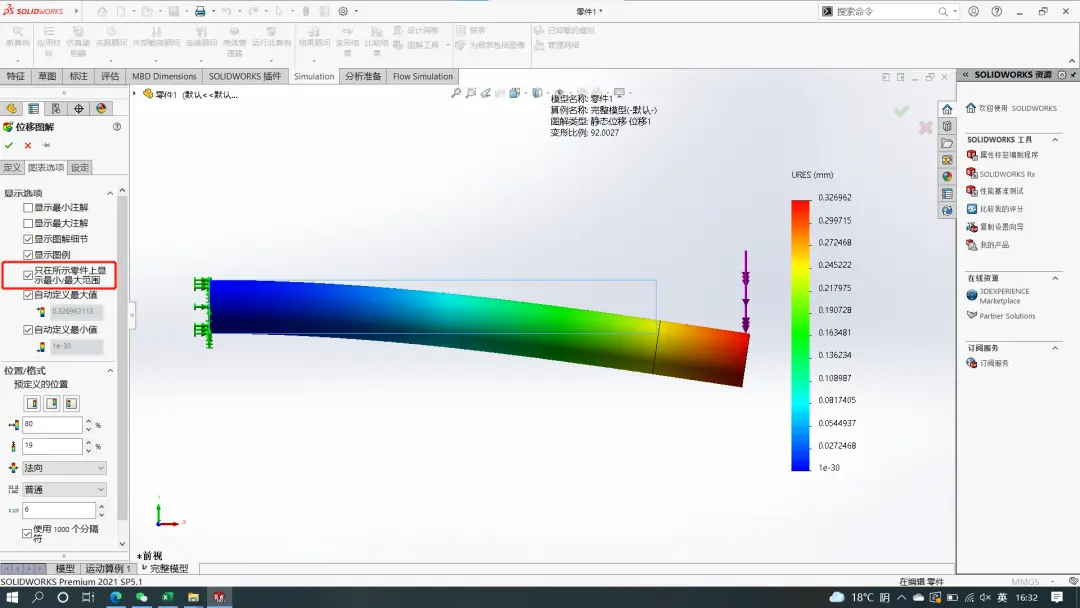

双击【位移】，单击【图表选项】勾选“仅显示选定实体上的图解”，单击【设定】，勾选“只在所示零件上显示最小/最大范围，单击【确定】，如下：

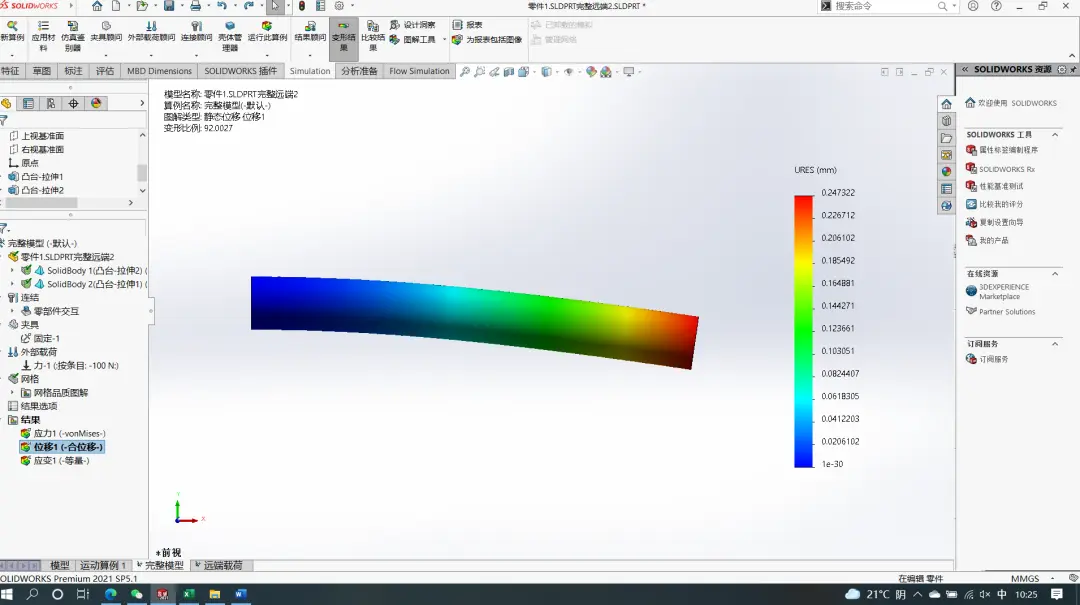

位移变化显示结果如下：
—— 运用“远端载荷”功能分析 ——
1
复制“完整模型”算例

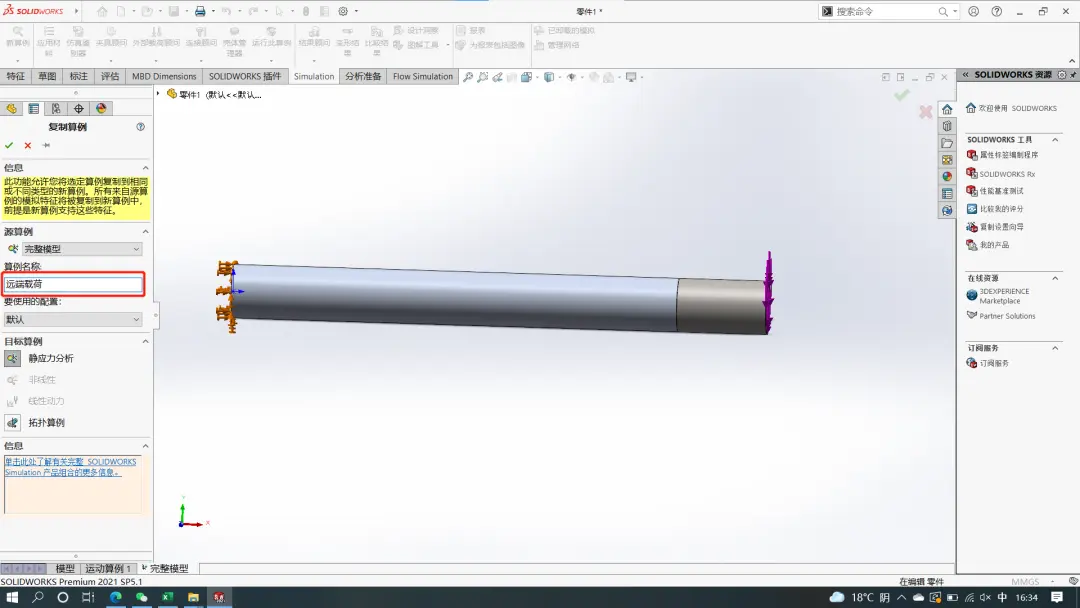

名称设为“远端载荷”，单击【确定】，如下
2
删除项目与载荷

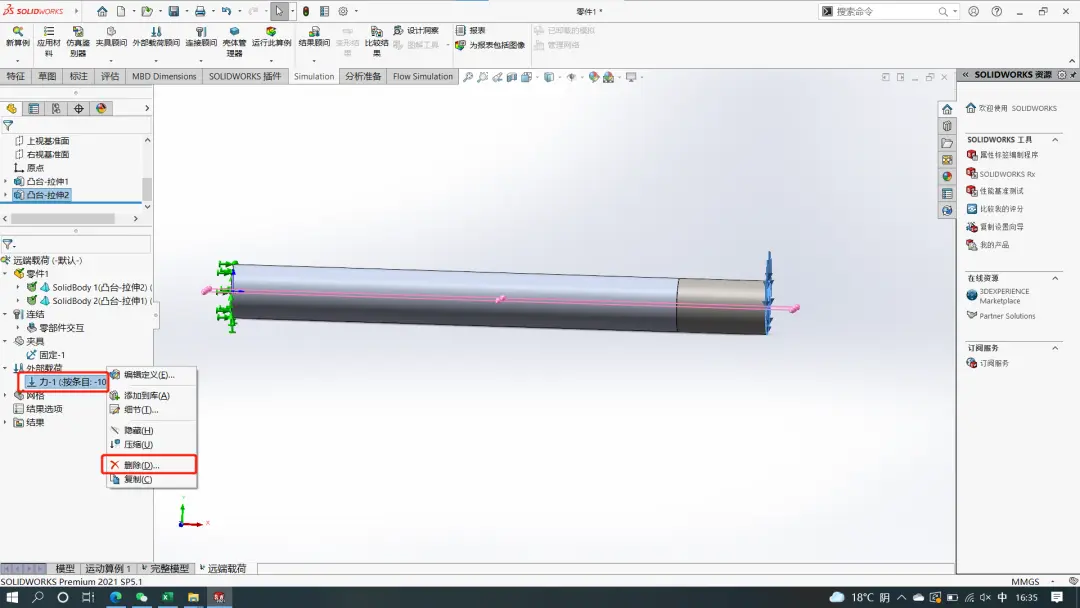

因为把“完整模型”算例复制过来，其材料、夹具、外部载荷都会复制过来，因此我们需要删除不需要分析的项目或者载荷，如下：
3
设置外部载荷

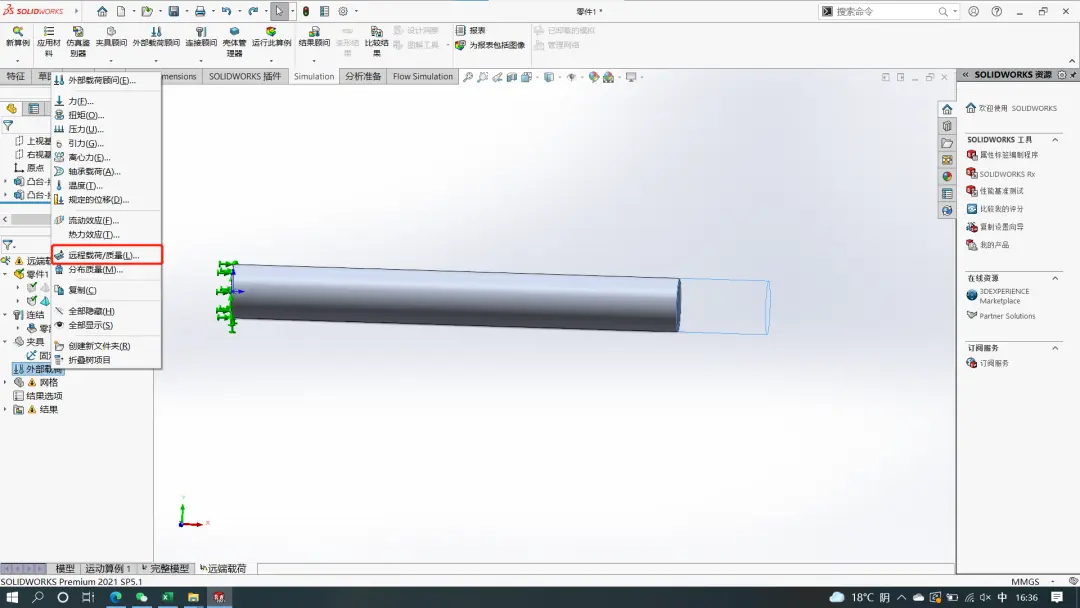

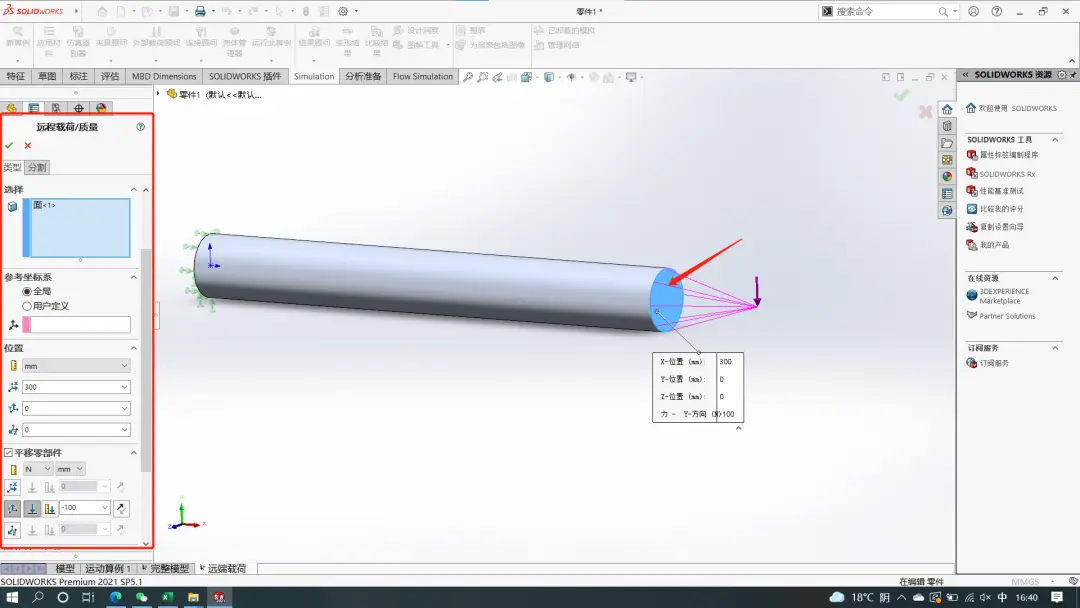

外部载荷设为“远程载荷”,激活【平移零部件】的y方向的“力”,且大小设为-100N，单击【确定】如下：
4
远行此算例
位移变化显示结果如下：

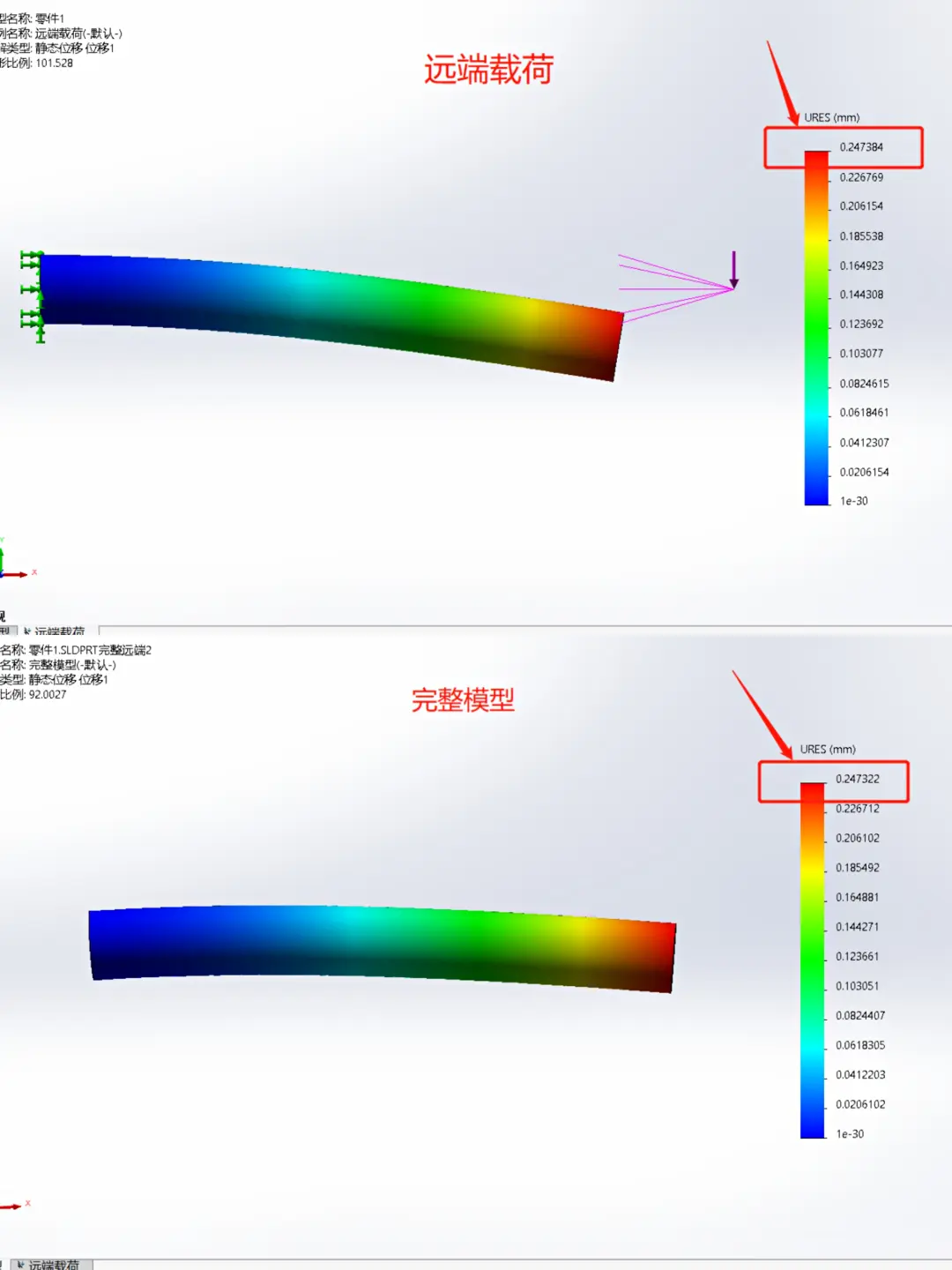

对比两个算例的位移变化显示结果，如下：
对比结果
对比两者分析结果，差别只有0.03%，误差完全在工程允许范围之内，说明了在此案例中应用远端载荷的合理性。
