‌Solidworks Simulation有限元分析：定义材料简明教程‌

关于solidworks中simulation有限元分析，自定义新材料的简明教程。适用于跑一个简单的示意流程，专业分析会移步专业软件。不足之处，恳请指正。

一、打开软件，创建新材料

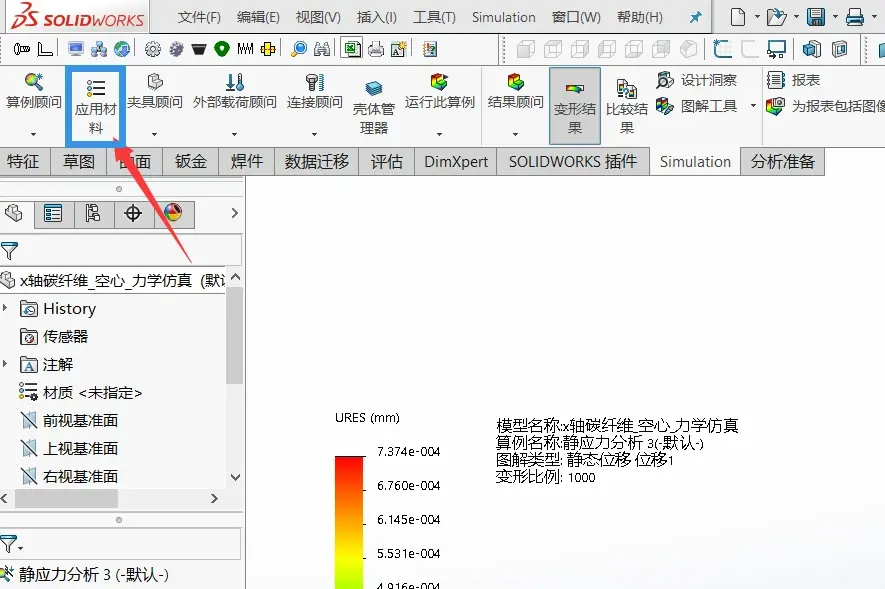

1.打开软件simulation模块、应用材料部分

solidworks2016

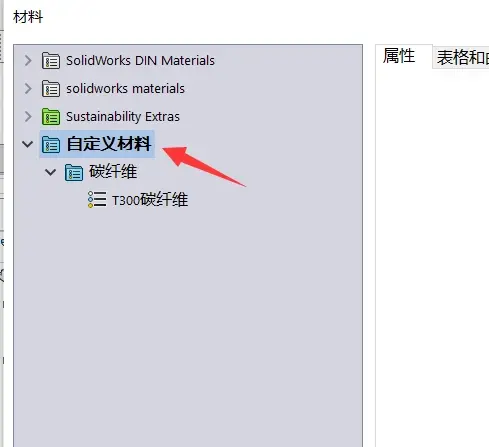

2.点击自定义材料得到如图1，在自定义材料上点击右键得到如图2

图1

图2

3.点击新类别得到如图3，在新类别上点击右键得到如图4

图3可对新类别进行命名

图4

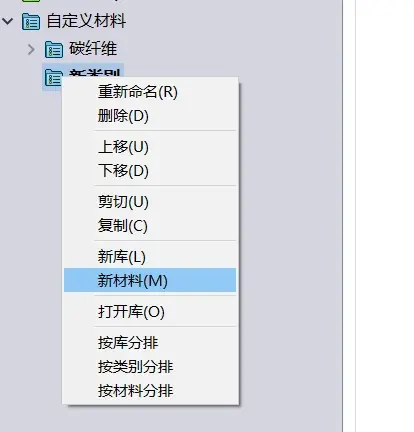

4.点击新材料得到如图5，得到新材料。重复步骤3、4即可添加多种新材料。

图5得到新材料，可对新材料命名

二、编辑新材料属性

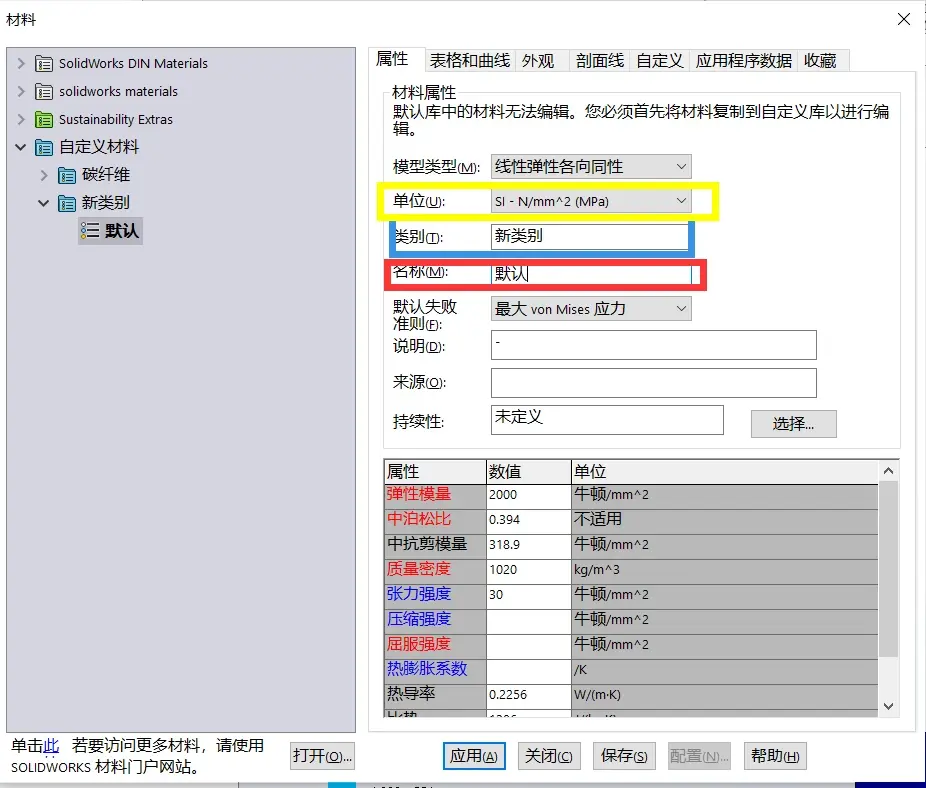

1.如图6，可分别定义基本属性，包括参数单位、创建的新材料类别、此新材料的名称等

图6

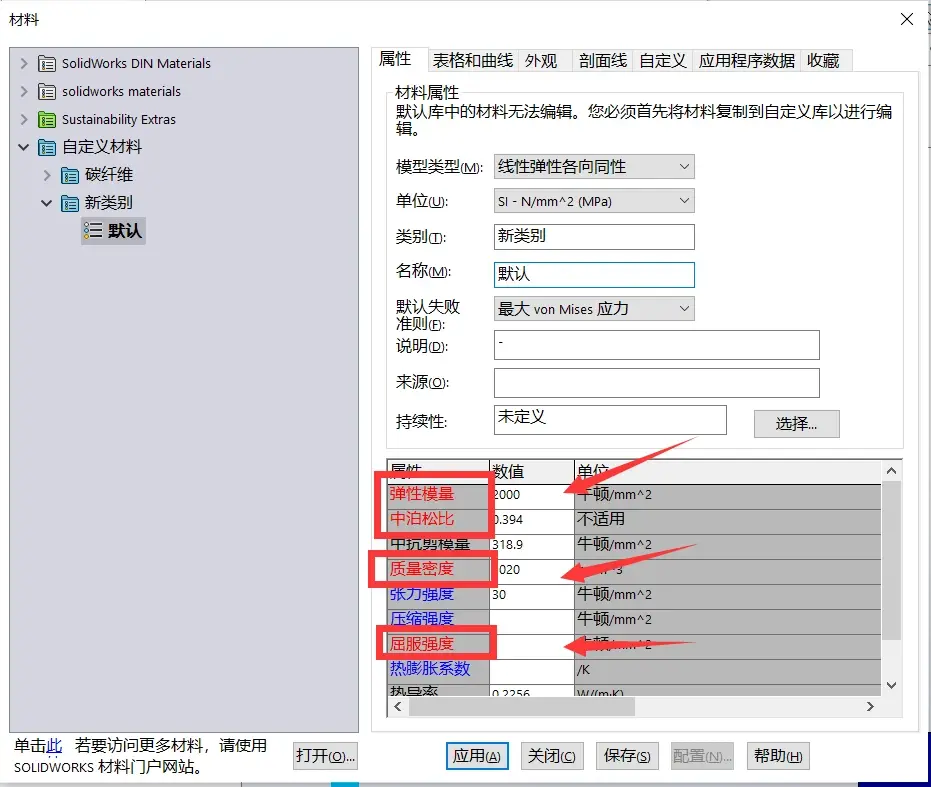

2.如图7，红色参数必须定义，通过双击箭头所指数值框即可直接编辑。

数据来源可从书籍、网络查找，不精确分析也可通过与现有材料的对比进行近似估计赋值。

注意参数单位。单位换算：1GPa=1000N/mm^2

图7

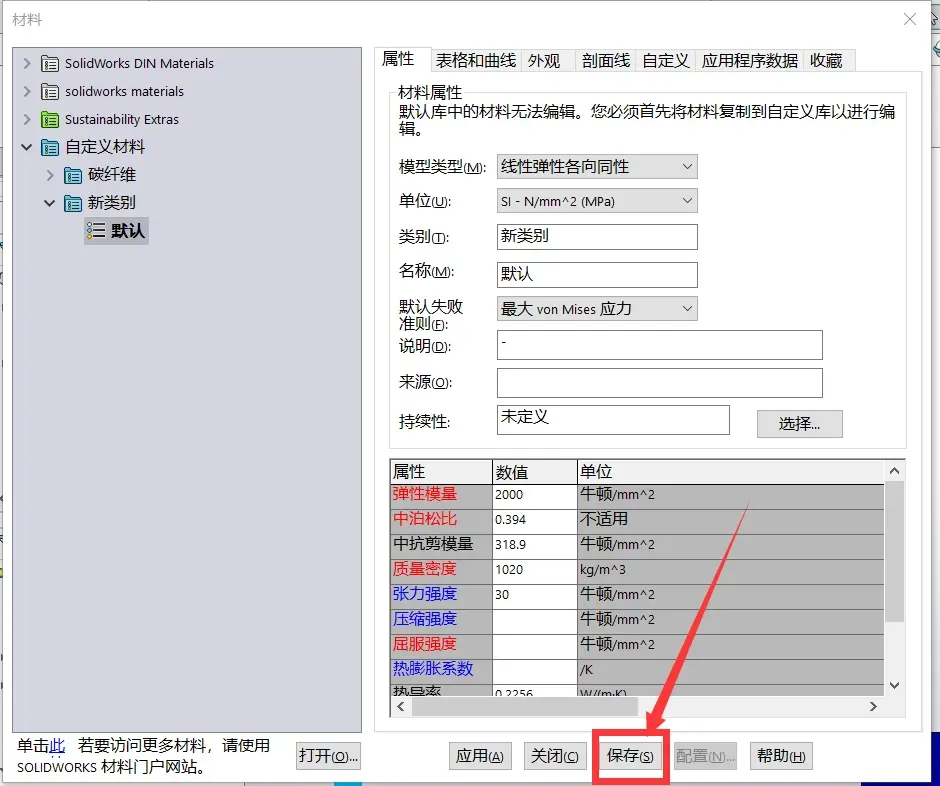

3.如图8，定义完成点击保存，一般弹框说明重要参数未定义。

图8

三、编辑新材料外观

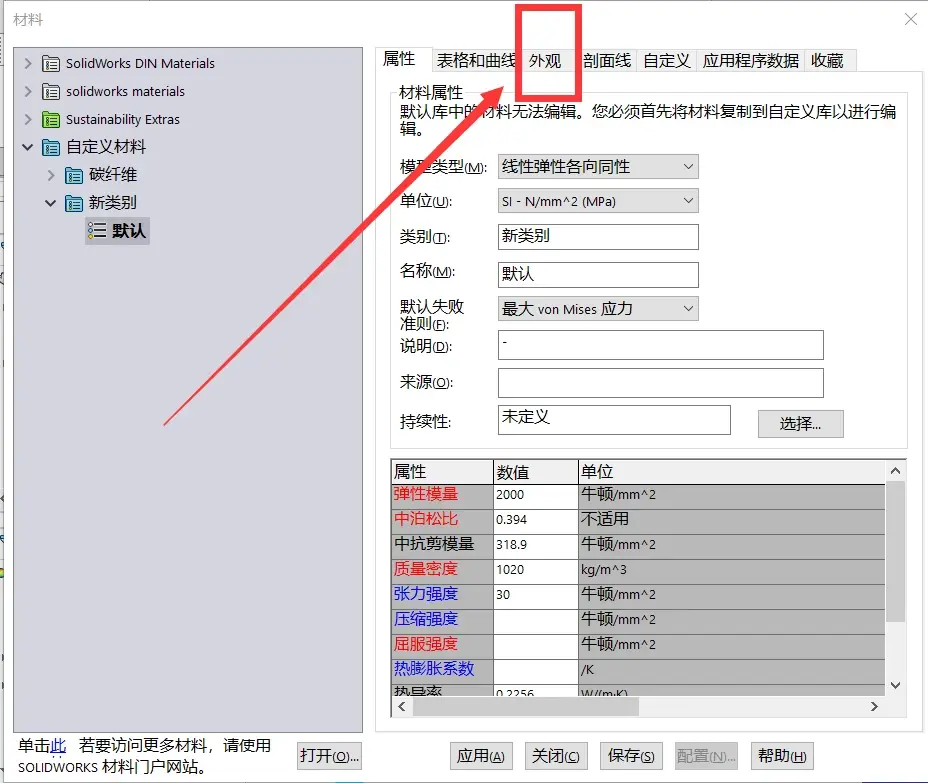

1.点击外观

图9

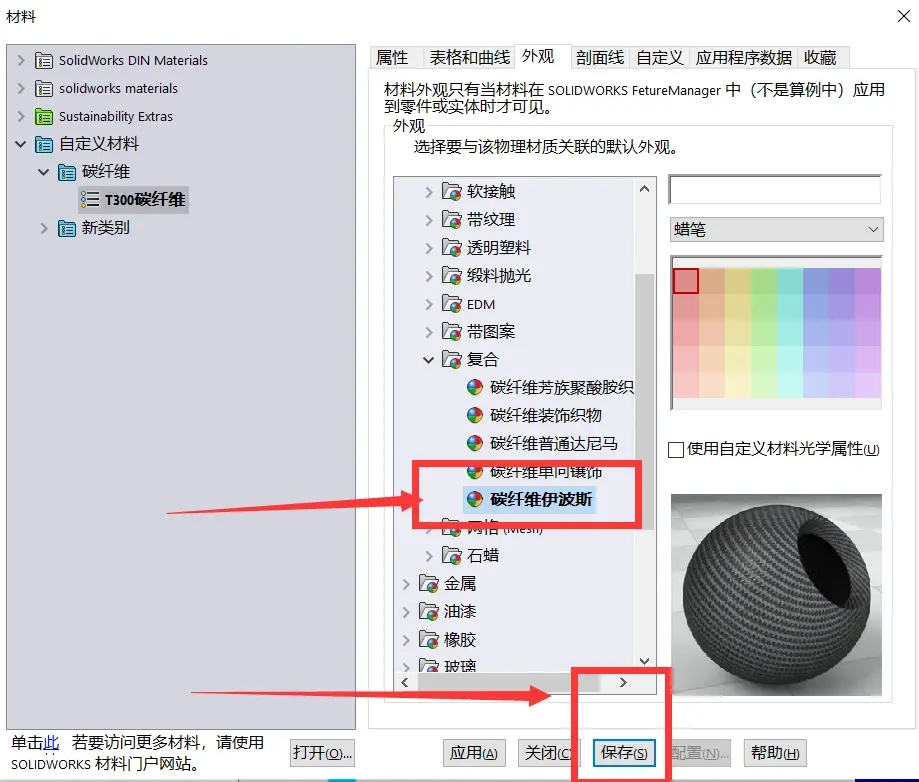

2.先选中材料，再点击保存

图10

新材料添加完毕。
