SolidWorks静态力学分析：流程全解析

结构静力学分析可以得到在静态情况下的受力、变形，可以初步判断结构的可靠性，方便进一步优化设计，现对某一零件做具体分析，供初学者学习。

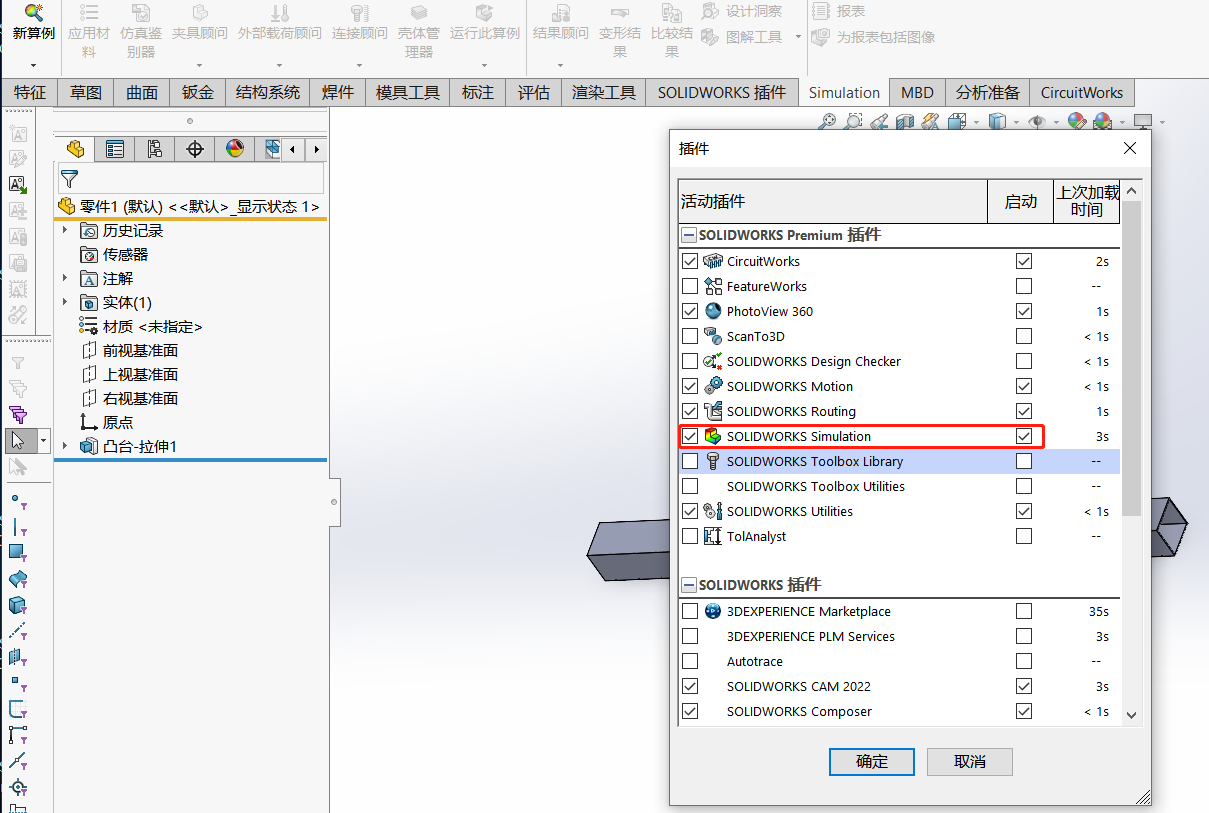

第一步，打开软件，加载SolidWorks simulation插件，打开模型，如图1。

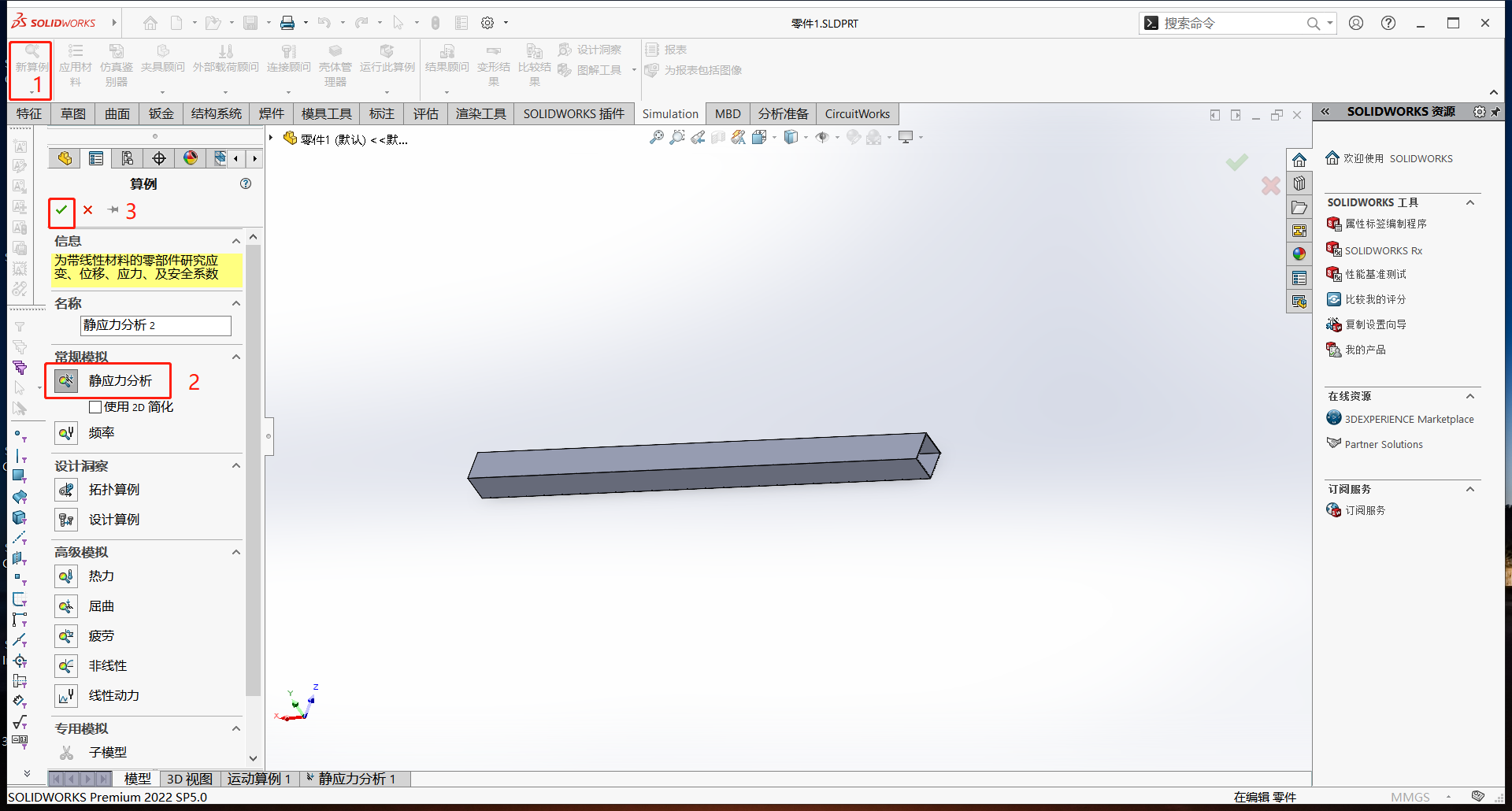

第二步，新建算例，这里我选择第一项静态力学分析，见图2.

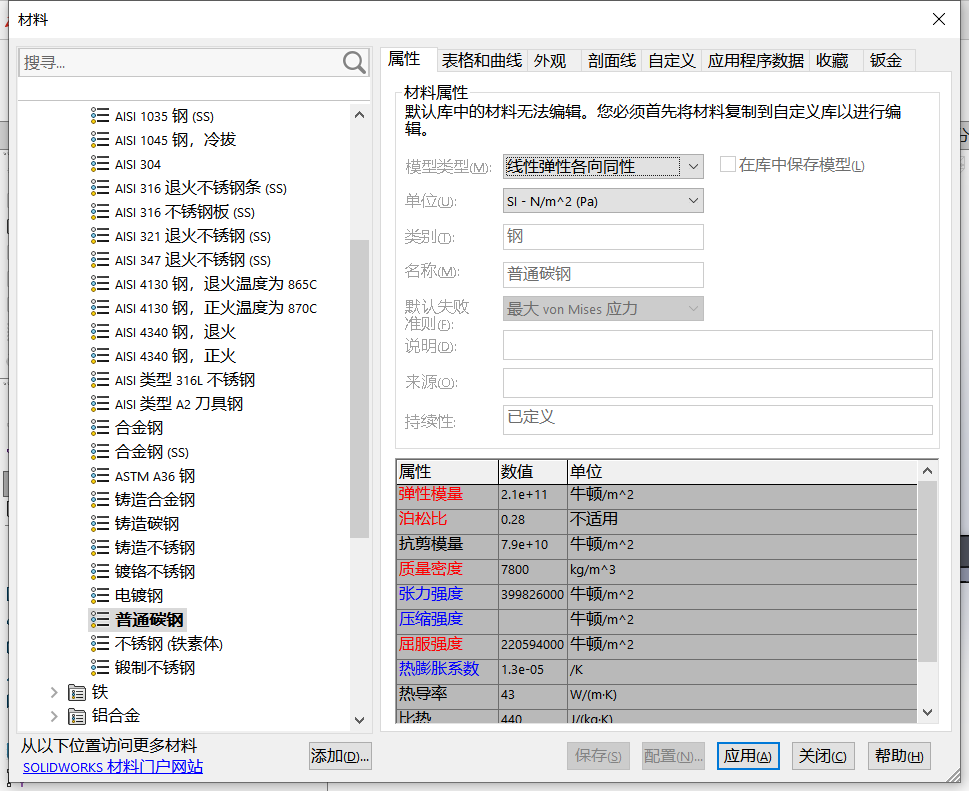

第三步，添加材料属性-鼠标右键零件-点击应用/编辑材料，选择材料，这里选择普通碳钢，点击应用，如图3。如果上面没有对应的材料，可以将下载好的材料添加到里面，如图4。

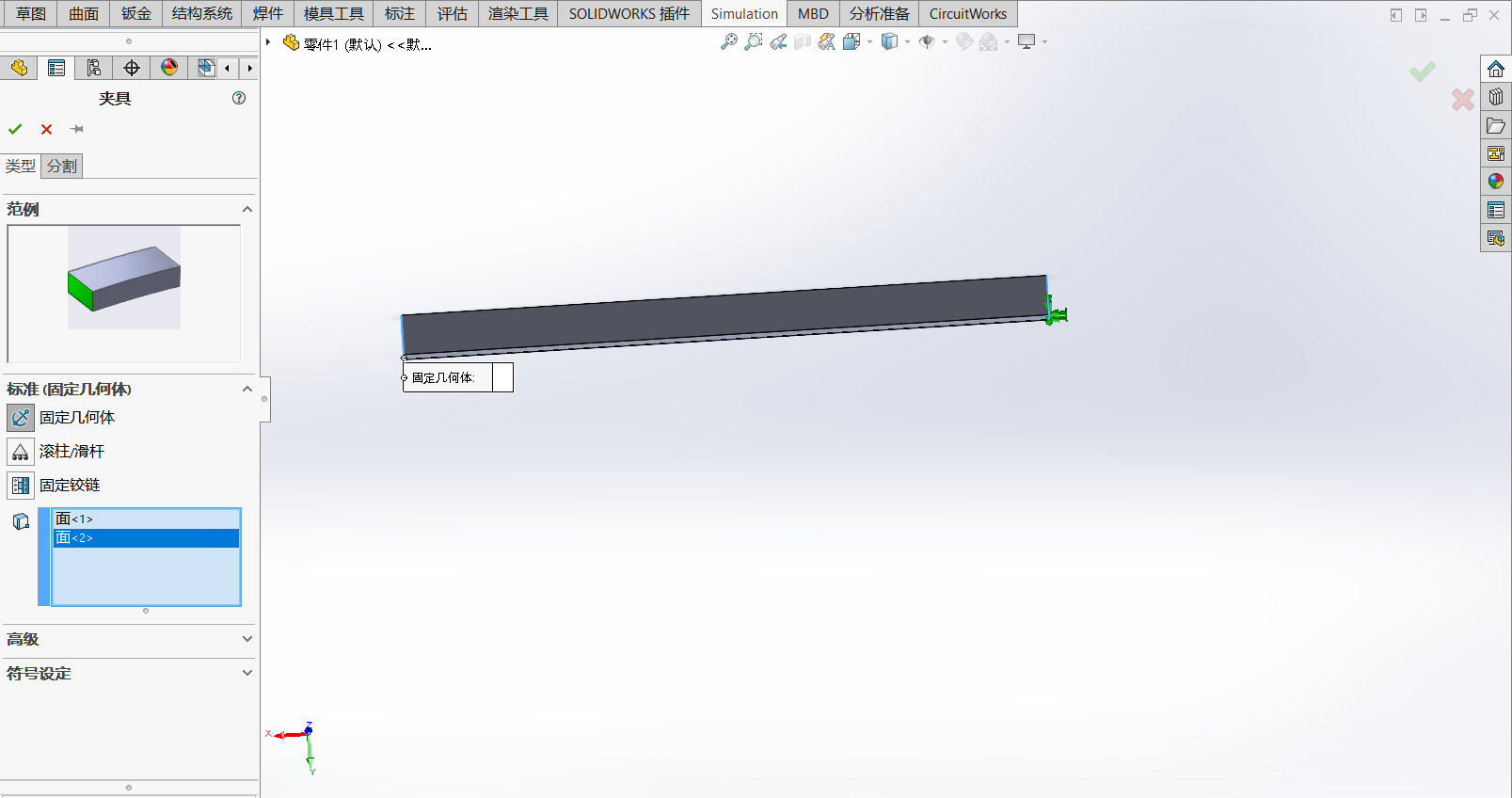

第四步，夹具，这里选择方通管的两端面，点击确定，如图5。

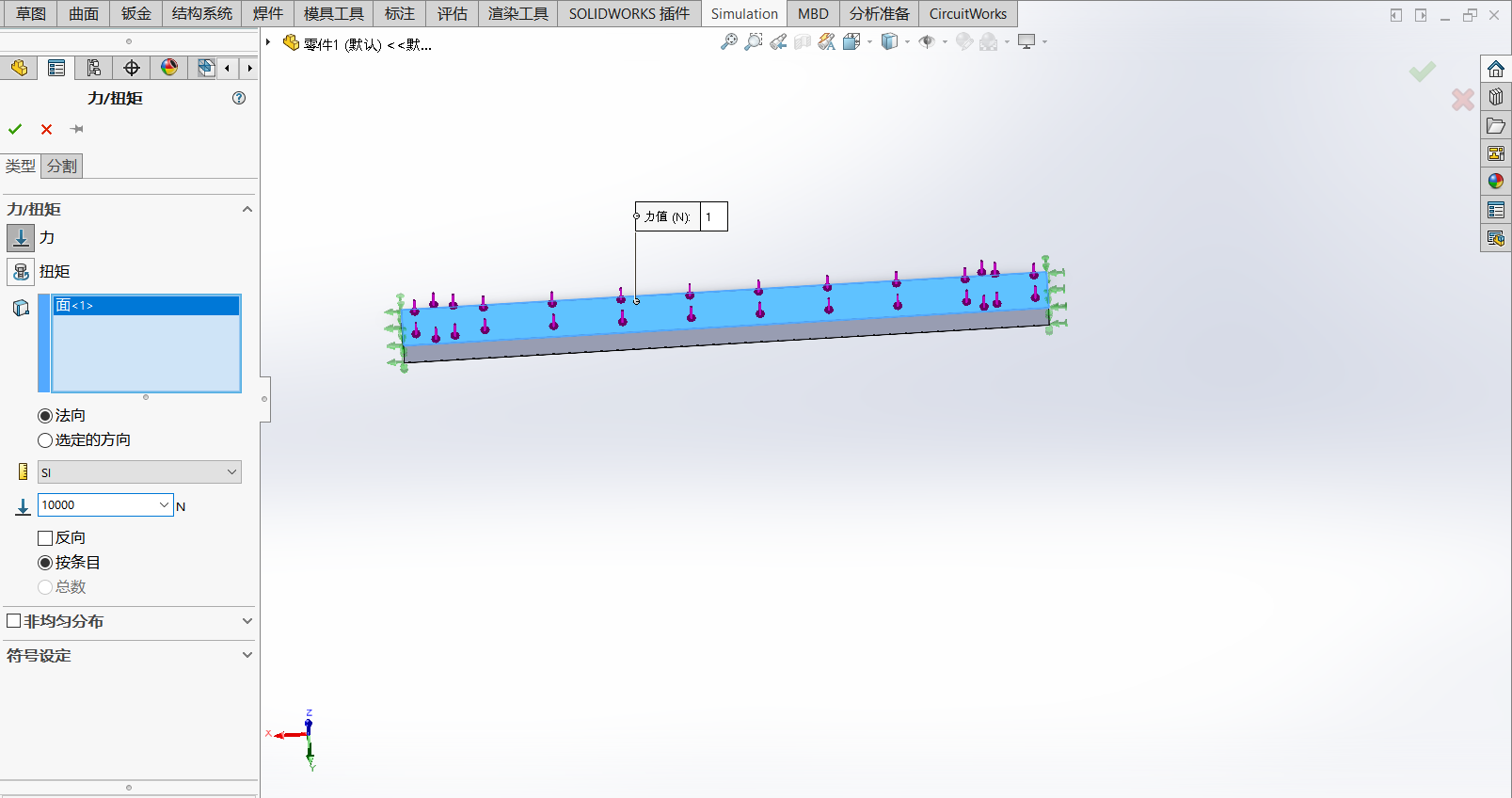

第五步，添加外部载荷，这里选择力，选择施加力的一面，然后输入力的大小10000N，如图6.

第六步，网格划分，右键网格-选择生成网格划分-然后根据电脑的情况和精度要求选择网格密度，如图7。

图7

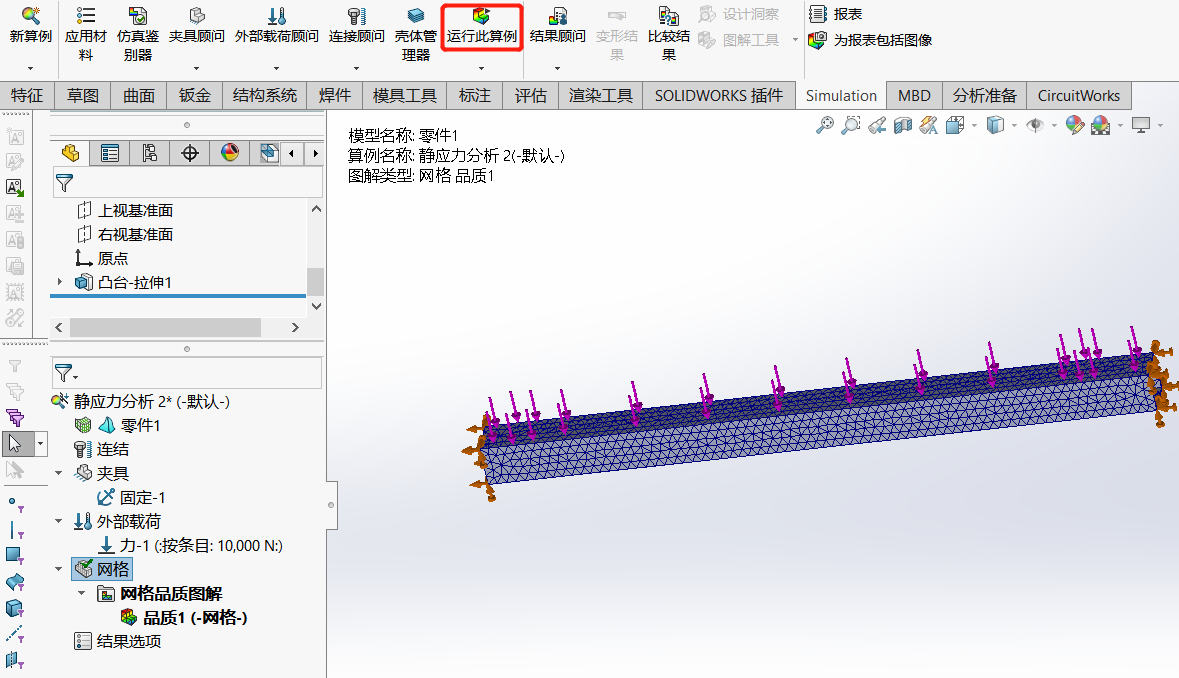

第七步，运算-点击下图8所示的运算此算例，等待运算完成。

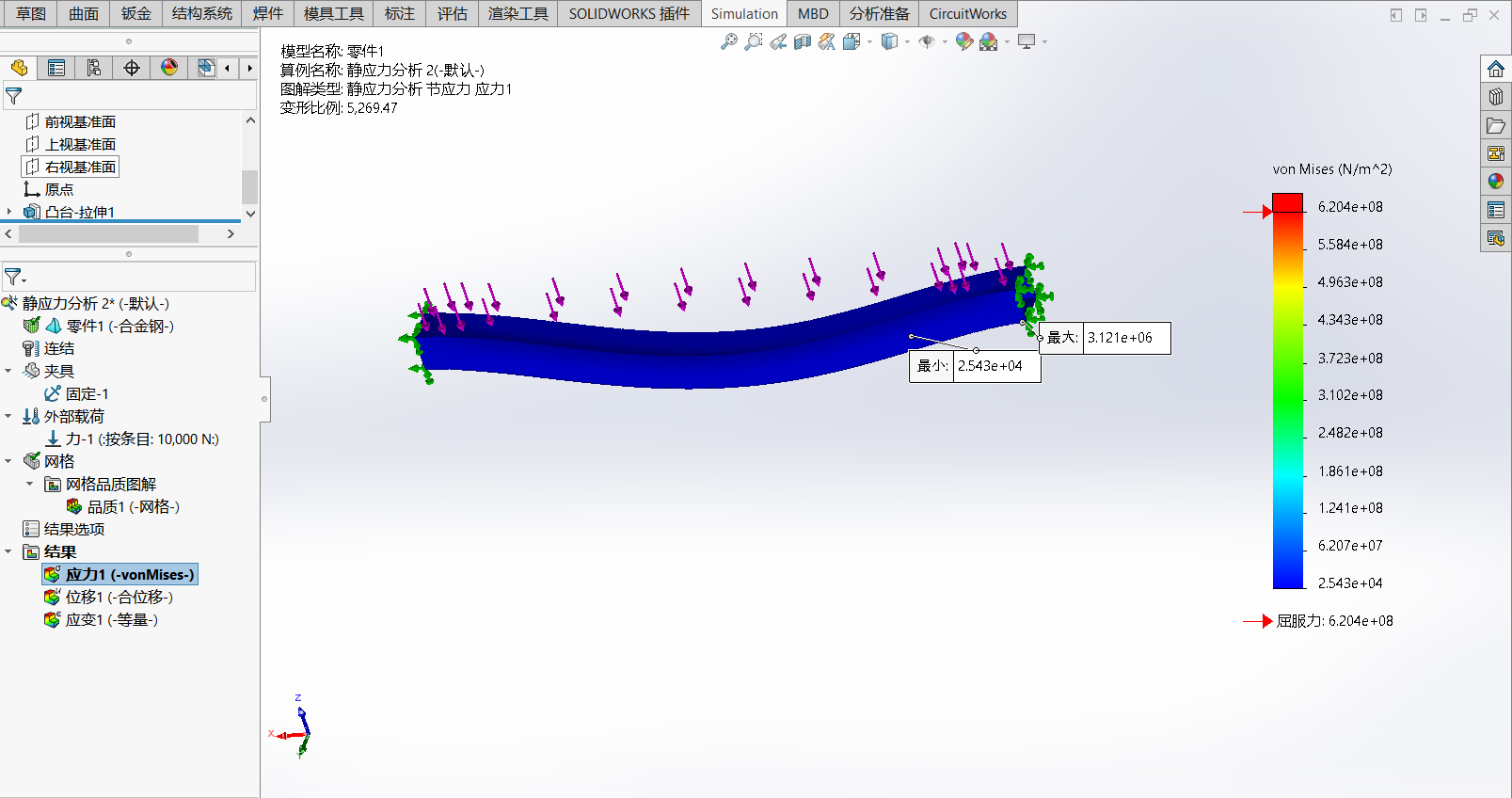

之后我们得出三个结果，应力、位移、应变。屈服应力代表材料的屈服强度，右端的云图显示应力大小，里面的数值例如3.121e+6代表3.121×10^6Mpa,从应力图上可以看出，最大应力远小于材料的屈服力。从图形中我们看大结构的变形很明显，但其实这是因为极端放大后才如此显示的。

图9

我们可以设定图形的显示，自定义最大值，小于这个最大值的颜色会全部显示为蓝色

图12

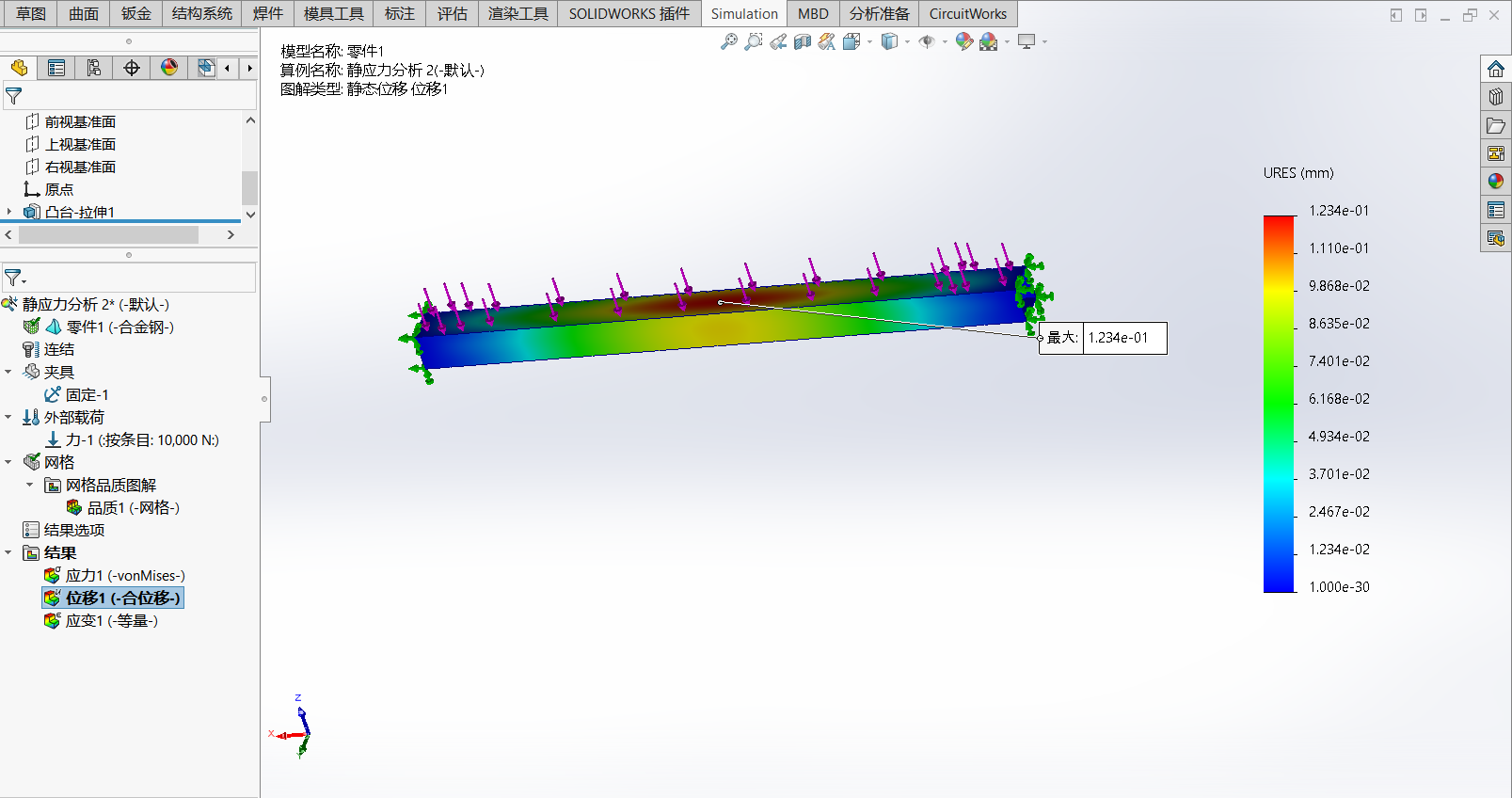

对于位移的显示，也是观察云图查看其最大位移、或者观察模型上的最大值。

图13

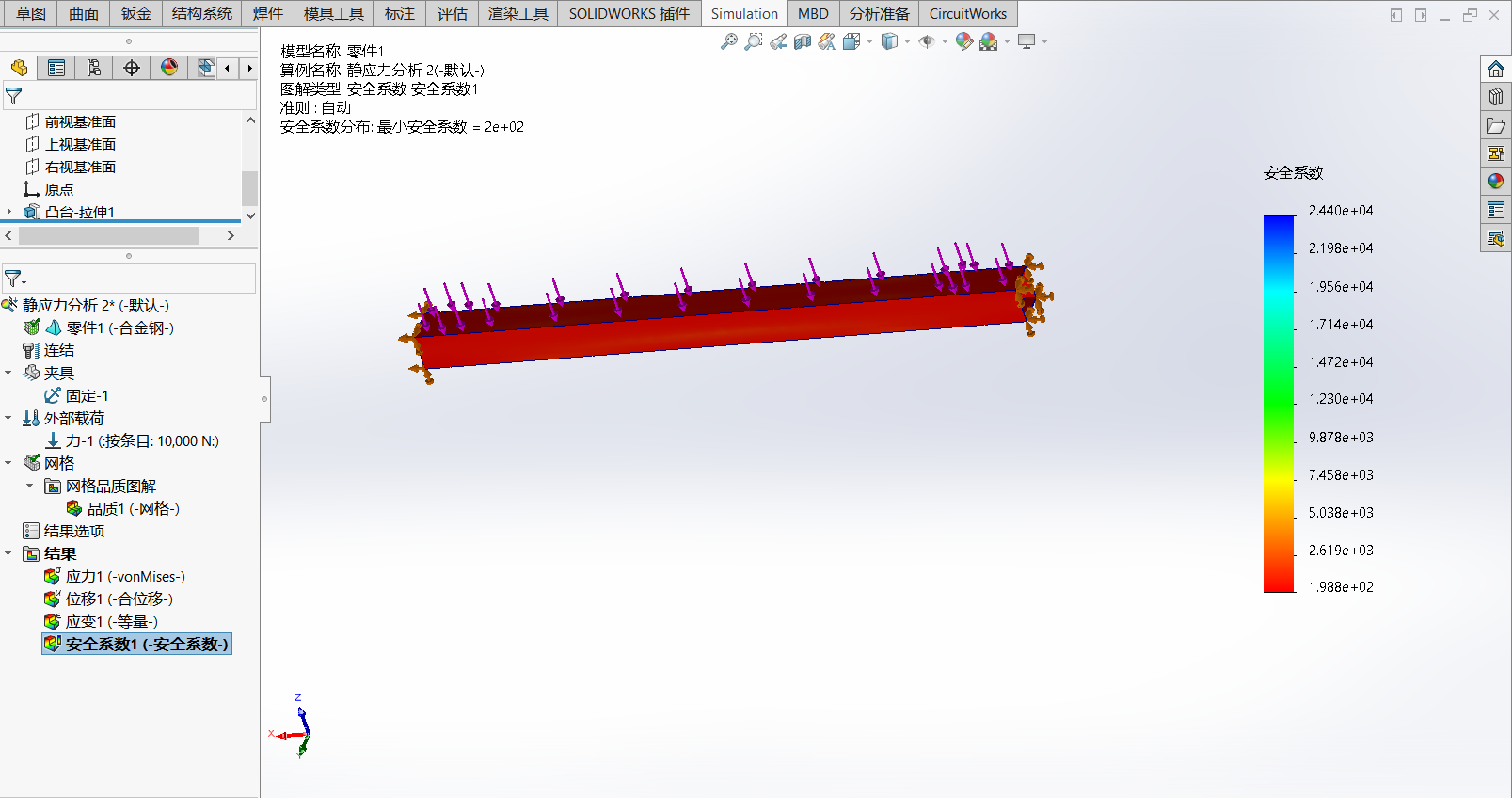

同时，我们可以看到图14所示安全系数结果。

图14

仿真的基本操作相对容易，只是其中的有些概念的理解需要学习一些专业知识，希望能帮助大家打开仿真的大门。
