SolidWorks冻结栏功能解析：设计新助力

SOLIDWORKS冻结栏是什么？其实此功能是在SOLIDWORKS 2012中添加的新功能，它可以有效减少处理复杂零件的重建时间，并避免错误的特征的编辑。

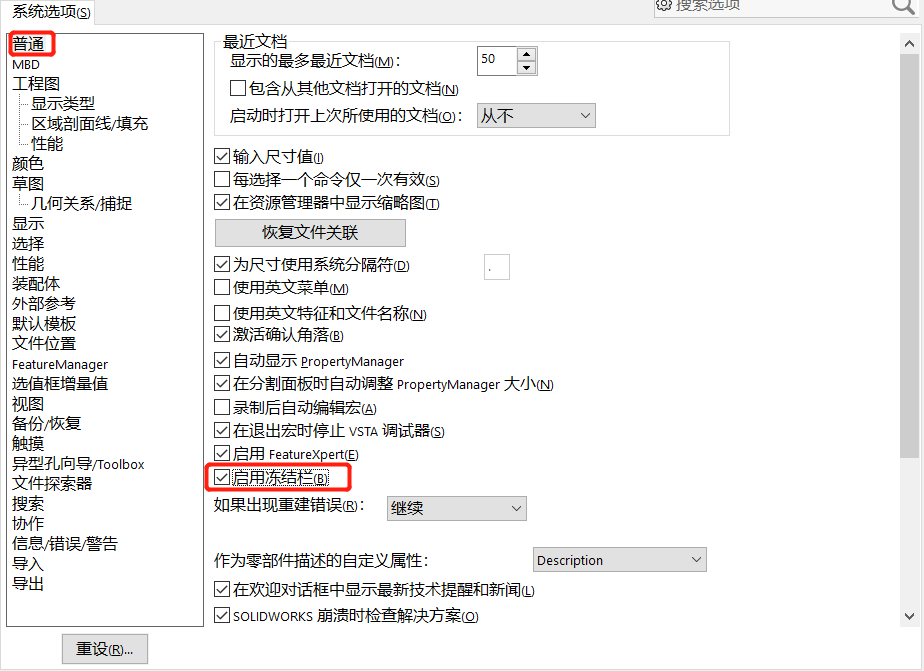

那么如何启用SOLIDWORKS的冻结栏功能呢？很多人平时可能没有注意到该功能，因为该功能在默认情况下是未启用的。我们可以通过点击“工具”>“选项”>“系统选项”选项卡>“普通”，可以通过勾选“启用冻结栏”选项激活该功能，如下图所示。

以下面的例子简单进行介绍。

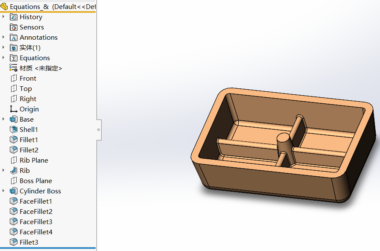

1. 我们在激活冻结栏功能之后，此时设计树中的文件名下方会出现一个橙色条，如下图所示。冻结栏可以在设计树上下拖动，任何冻结栏上方的特征都将被“冻结”。

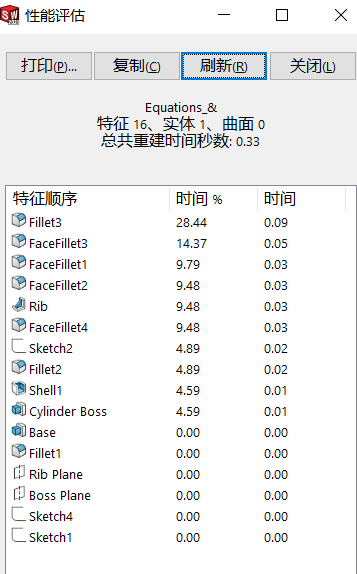

2. 点击“评估”-“性能评估”，弹出如下图所示的窗口。我们可以看到该零件共有16个特征，需0.33秒重建该零件

3.我们可以鼠标右键单击树中的特征，然后选择“冻结”。

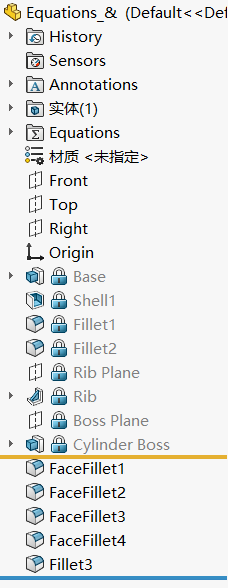

这将会导致该特征和该特征以上的所有特征被冻结，一旦特征被冻结就无法编辑或删除，如下图所示。

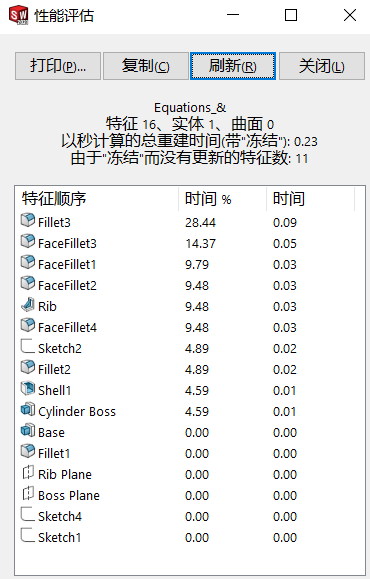

4.由于许多特征处于冻结状态（用锁定符号表示），我们可以看到模型的重建时间减少到0.23秒。因此冻结栏功能可以有效减少模型的重建时间，特别是当模型具有大量的特征的情况下。

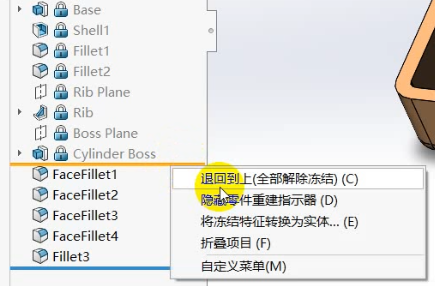

5.要解冻这些冻结的特征，只需向上拖动冻结栏，或右键单击冻结栏并选择“退回到上（全部解除冻结）”。

综上所述，当我们对具有大量特征的模型进行编辑时，冻结栏功能可以有效减少模型的重建时间，提高效率。
