SOLIDWORKS PDM无缝集成的优势与应用

      SOLIDWORKS产品数据管理 (PDM) 解决方案可帮助您控制设计数据，并且从本质上改进您的团队就产品开发进行管理和协作的方式。使用 SOLIDWORKS PDM Professional，您的团队能够：1. 安全地存储和索引设计数据以实现快速检索；2. 打消关于版本控制和数据丢失的顾虑；3. 与多个地点的组织内外部的人员就设计进行分享和协作；4创建电子化工作流程以便规范、管理和优化开发、文档审批和工程变更流程。

摘要：软件服务行业的标准化和差异化是形成竞争力的有效手段，标准化可以理解为对于产品已经有了成熟的模式，而差异化则是通过创造自身与其他厂家完全不同的价值来凸显自身的优势。PDM它从03年工作组级别的图纸数据管理工具演变为今天的企业级的数字化研发管理平台，就是追求标准化和差异化共同作用的结果，而差异化的直观体现之一，就是与各类软件的集成。

一、与Windows资源管理器的集成

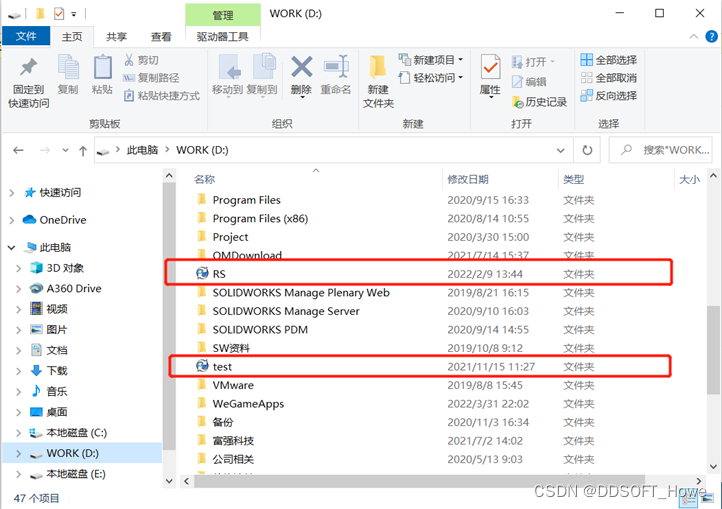

      PDM的文件库是嵌入在Windows文件资源管理器当中的，包括一些文件的描述、操作都非常的详细、简单。这样工程师能够快速上手，进行操作，没有那种接触一款新软件的陌生感和抵触感。

二、与CAD Editor的集成

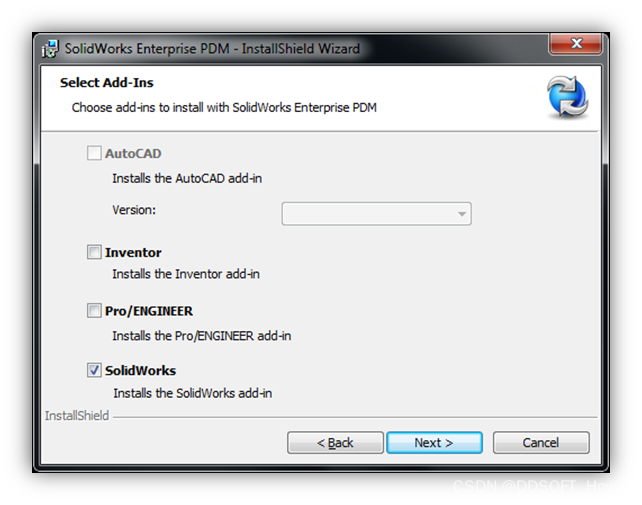

       PDM支持与SW、AutoCAD、Inventor、ProE无缝集成。在PDM安装的时候，可以根据需求去选择与你当前所使用的画图软件进行集成，如下图所示：

1. 与SOLIDWORKS的集成

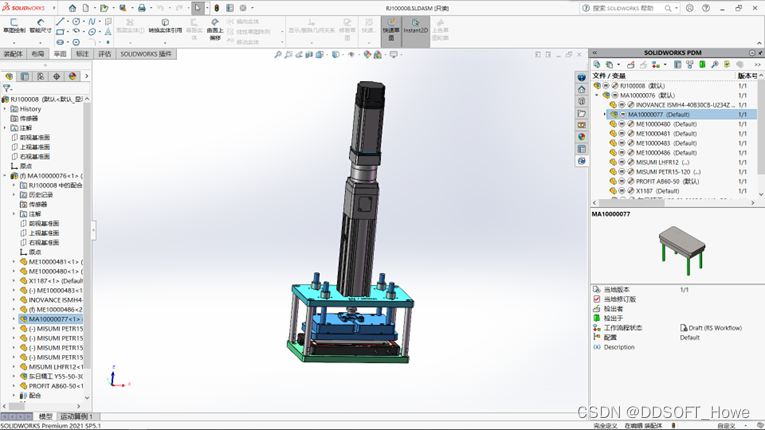

       工程师在SOLIDWORKS右侧的选项卡就可以对零件进行检入检出、获取版本以及更改流程状态（更改流程时可实现图纸的自动转换，例：工程图转换为PDF格式；三维图纸转换为STEP格式）等操作；并且可以直接预览选中零部件的3D模型以及版本、状态、配置等信息。

2、与AutoCAD的集成

       AutoCAD与SOLIDWORKS PDM集成需要在AutoCAD的使用界面中手动增加一个PDM的加载项，也就是操作菜单，具体操作如下：

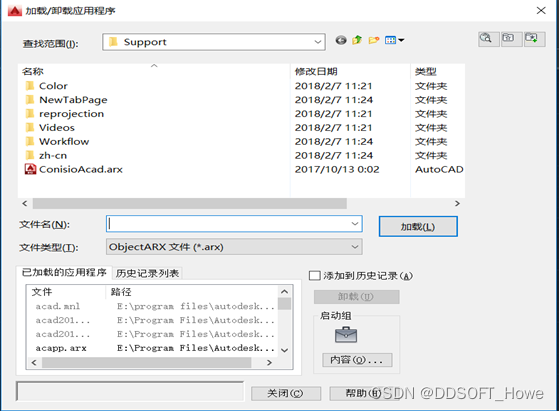

1）在命令行中输入命令“APPLOAD”，在AutoCAD安装目录下，查找到“support”文件夹，然后选择该文件夹下“ConisioAcad.arx”文件进行相应的加载操作。

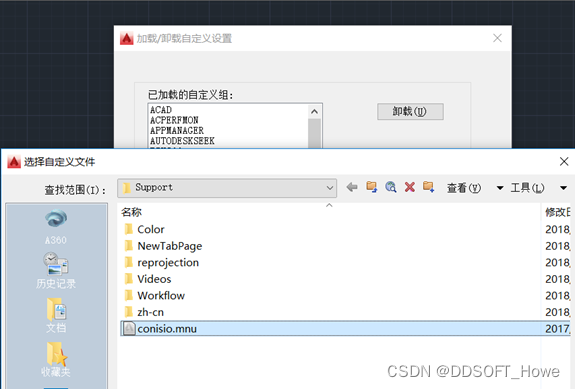

2）在命令行中输入命令“MENULOAD”，同时在“support”文件夹下，选择“conisio.mnu”文件进行相应的加载操作。

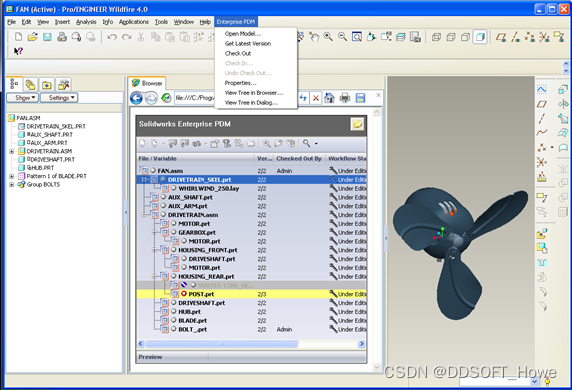

3、与ProE的集成

    支持的文件类型：prt、asm、drw、tph、mfg、frm、rep、lay、sec、mrk、dgm

三、与eDrawings的集成

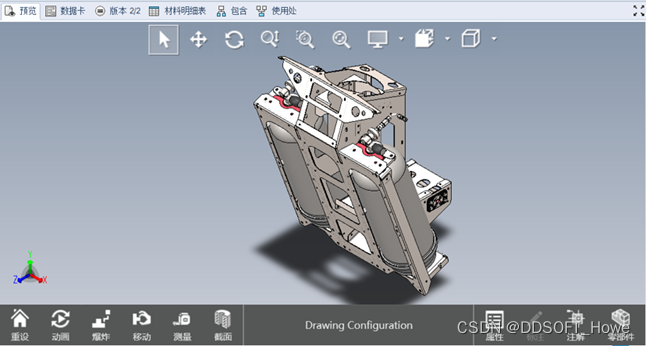

      eDrawings是直接集成在PDM文件库当中的，用户可以直接在PDM中进行文件的预览以及零部件的3D模型预览；并且在SWOLDWORKS PDM 2022版本中，用户可以在PDM中利用eDrawings对模型进行爆炸视图、移动、测量以及零部件高亮显示等操作。

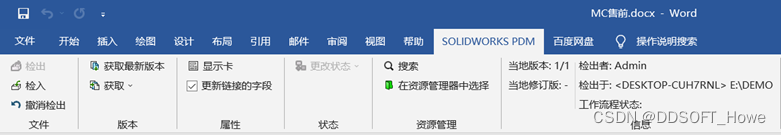

四、与Office的集成

     可实现文档的线上审批以及自动签名。

五、与EXALEAD OnePart的集成

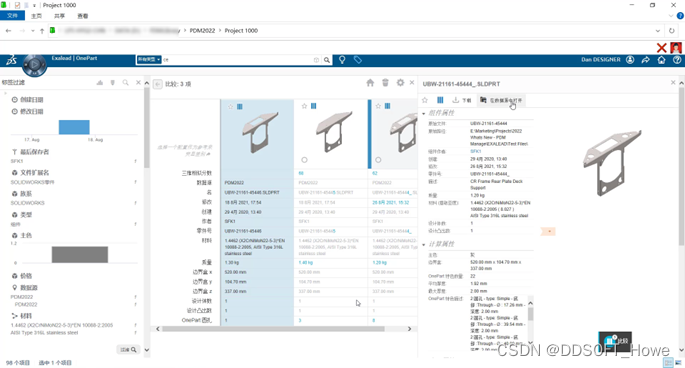

       EXALEAD OnePart是一种企业搜索工具，它可加速零件、设计、规格、标准、测试结果，以及用于工程和制造活动的相关数据的重复使用。工程师、设计师可藉由EXALEAD OnePart，快速便利地查找零部件、产品设计和散落在企业内任何位置的各种相关数据，2D / 3D设计和相关文件并再次利用，以避免因为创建新零件而产生相关成本。从2022版本开始，他是直接嵌入到PDM文件库当中的。

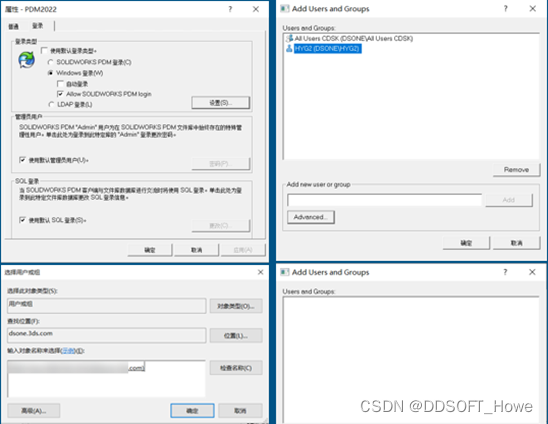

六、与Active Directory的集成

 在企业中会有各种各样的信息系统，比如PDM、ERP、OA等等，如果每个信息系统都是使用单独的用户名和密码登录系统，那么每个人就需要记很多的用户名和密码，容易搞混。对于企业来说，他希望有一个统一的用户名和密码登录不同的系统，那么这个统一的用户名和密码存放在哪里呢？我们很多的一个选项就是存放在windows域里面，也就是Active Directory这么一个目录服务器，这个目录服务器记录了公司的用户、组或是一些设备的名称等等，与PDM相关的主要是用户和组。
