CAD 2021快捷键与基础操作指南

一、基础操作

让你看起来熟练的快捷键

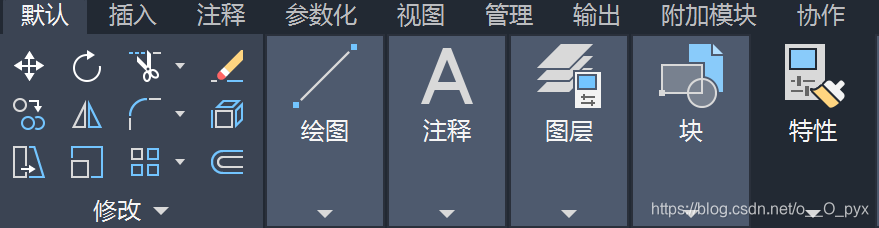

在默认区选项卡空白区域右键，可以调整显示的选项卡

鼠标左键单击对象/框选——选择对象
滚轮——缩放
按住滚轮移动——拖动画板
双击滚轮——显示全部画板

右键不同位置——显示选项列表

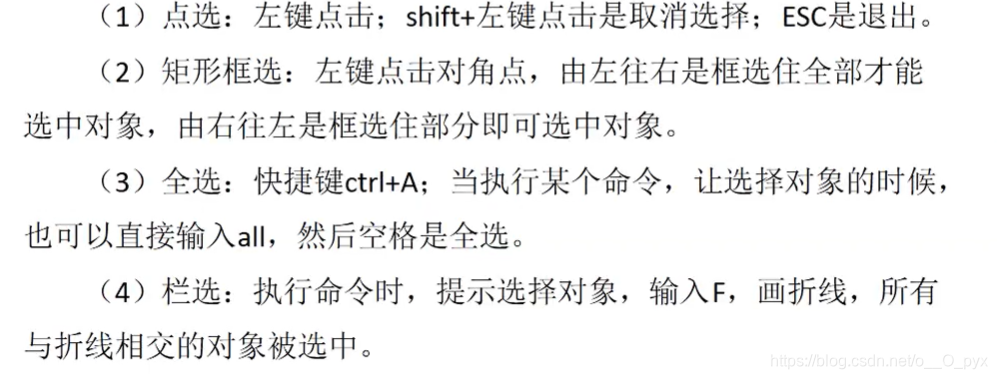

选择技巧

   从右往左框选，选择部分即可选中整体

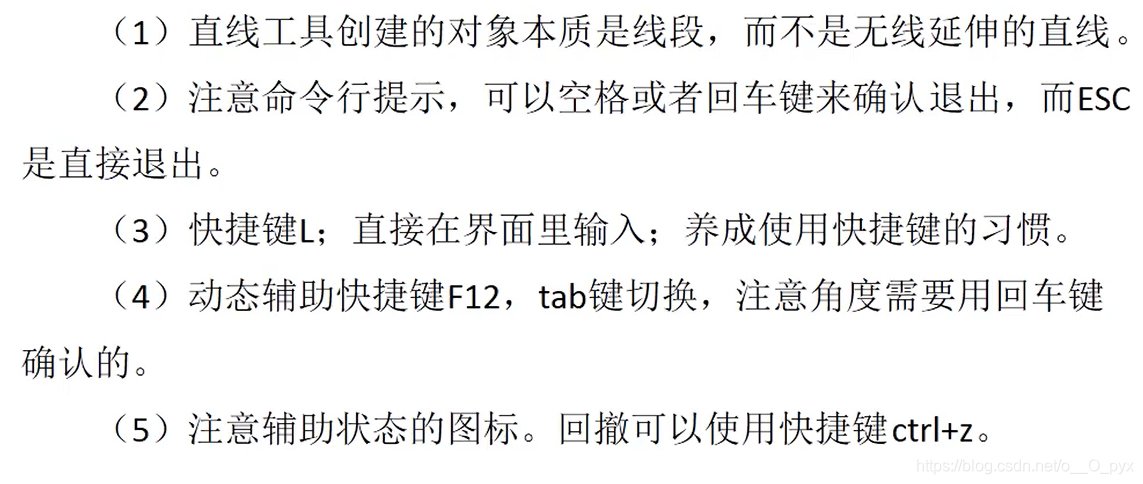

直线工具

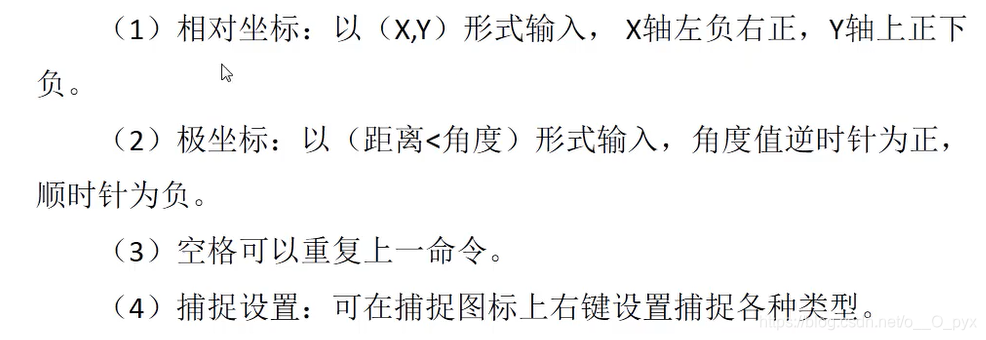

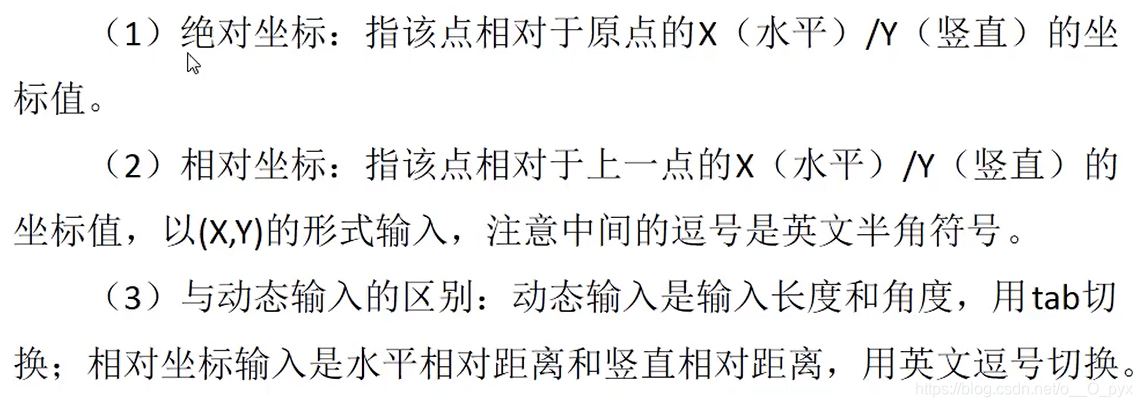

坐标输入

相对坐标

   动态输入：tab切换：角度按照鼠标位置转向

   相对坐标：英文逗号分隔 相对水平坐标,相对竖直坐标

快捷键E：删除

极坐标

距离<角度

   角度：逆时针为正，顺时针为负

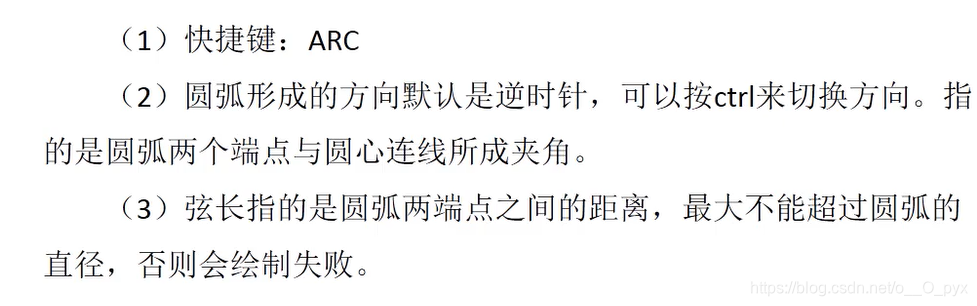

圆弧ARC

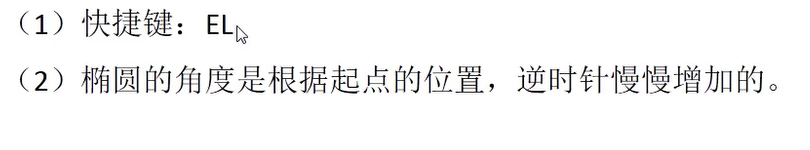

椭圆EL

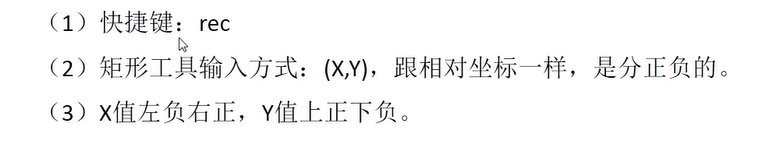

矩形rec

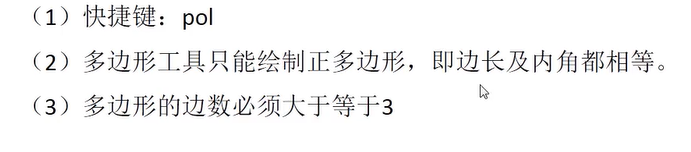

多边形pol

多线ml

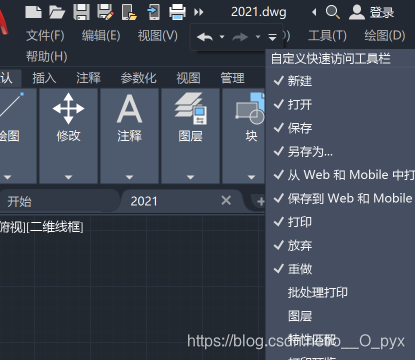

• 打开菜单栏

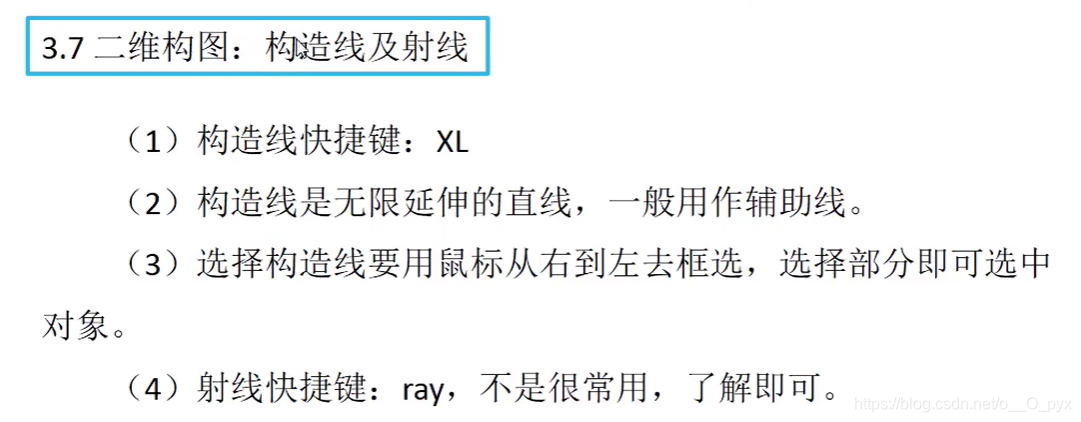

构造线xl 射线Ray

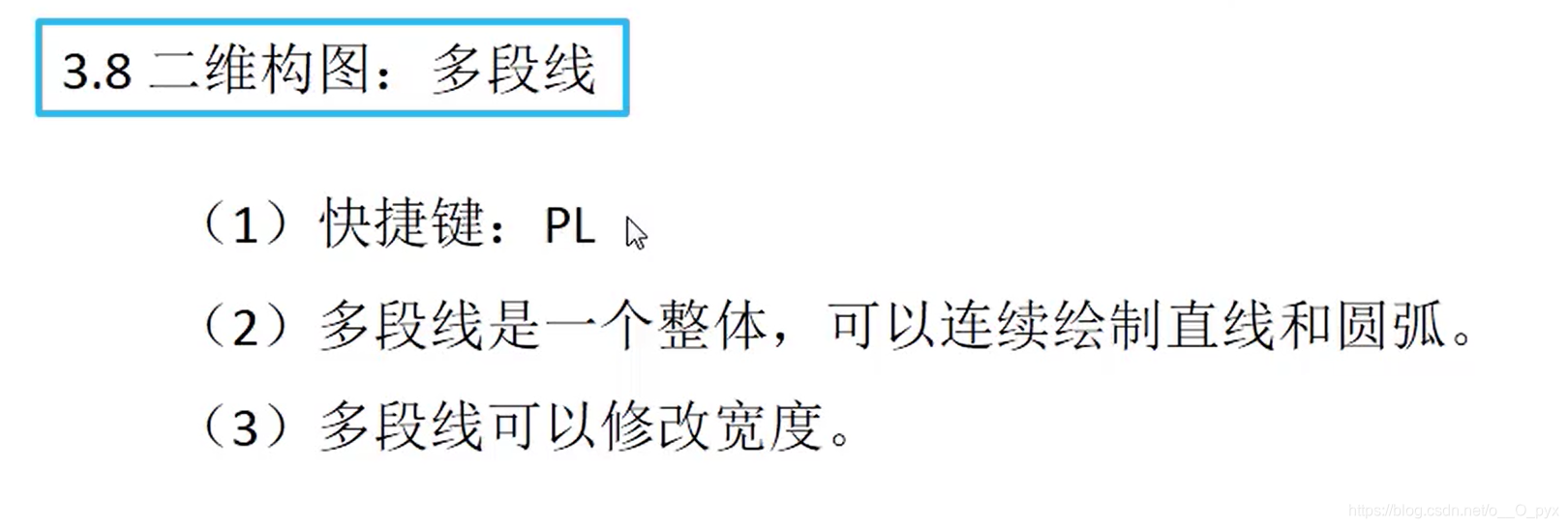

多段线pl

样条曲线spl

剖面图分界线

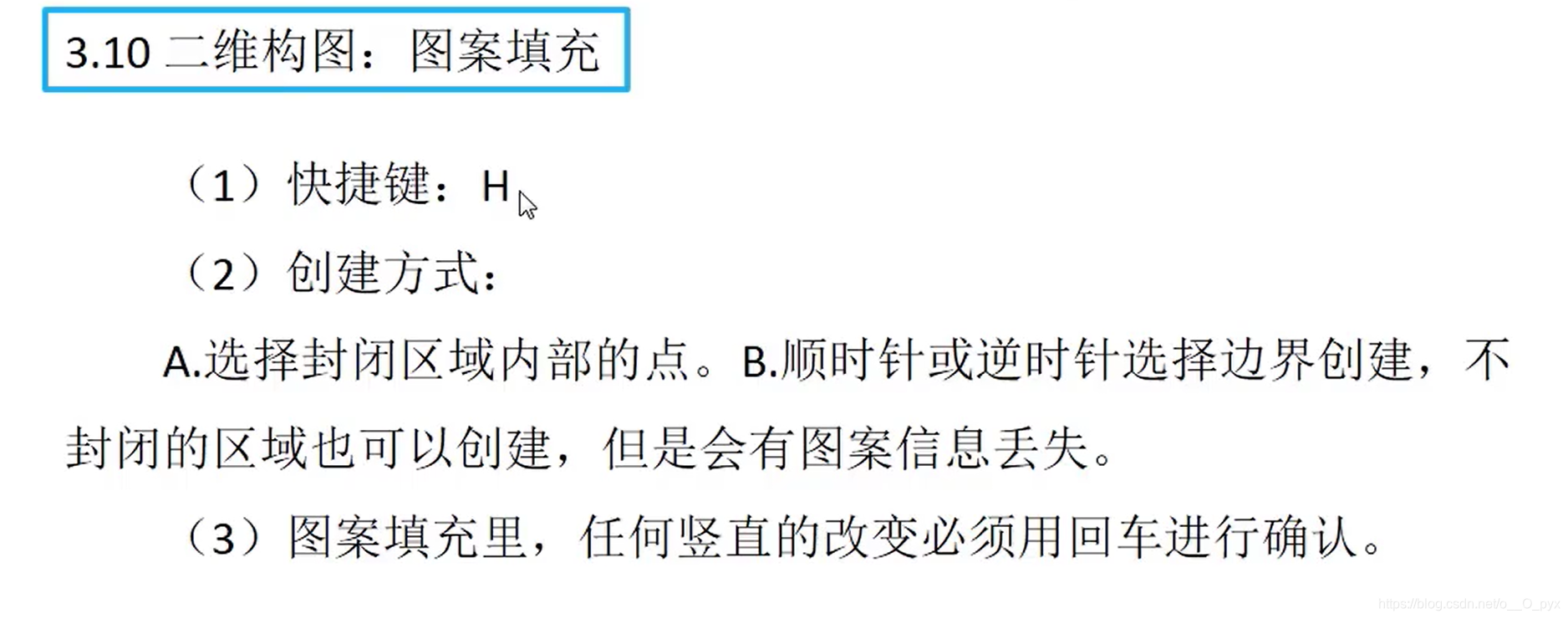

图案填充H

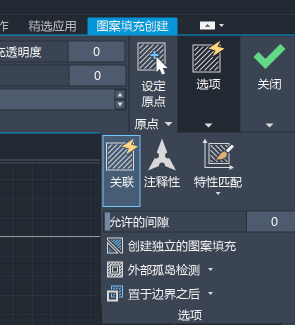

孤岛检测

封闭图形内部有封闭图形时使用

刷新re

二、CAD编辑工具

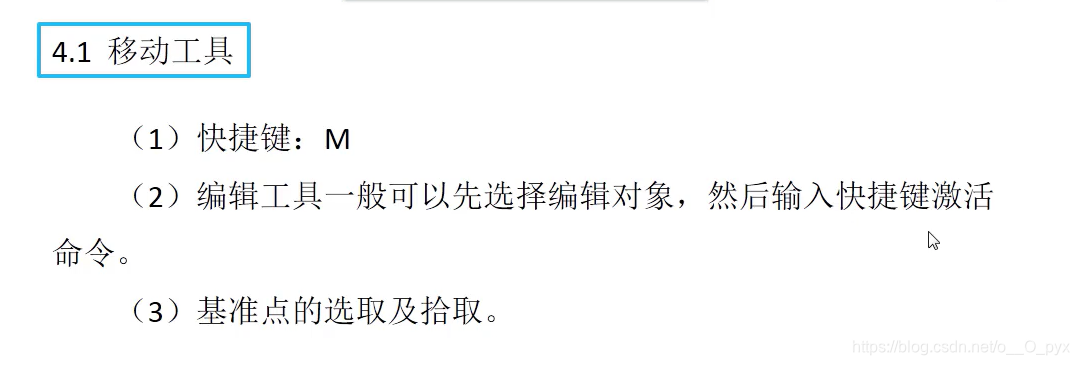

移动工具M

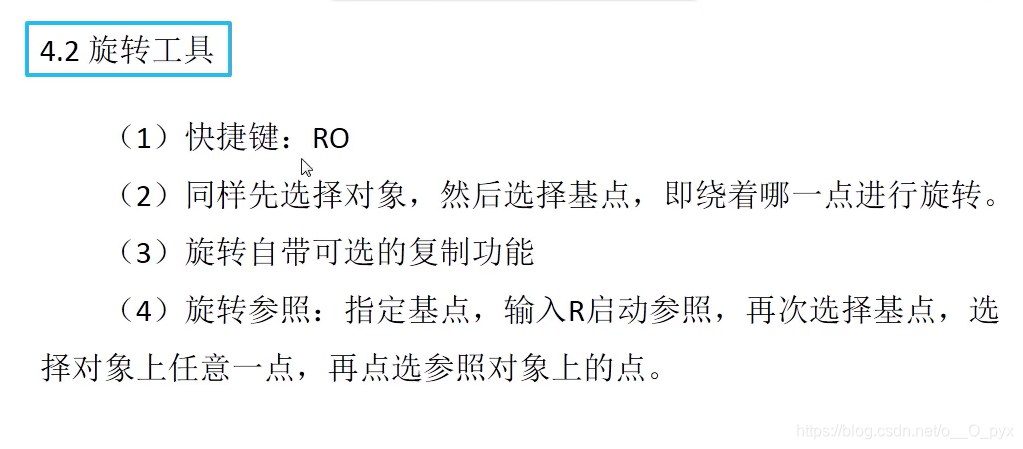

旋转工具RO

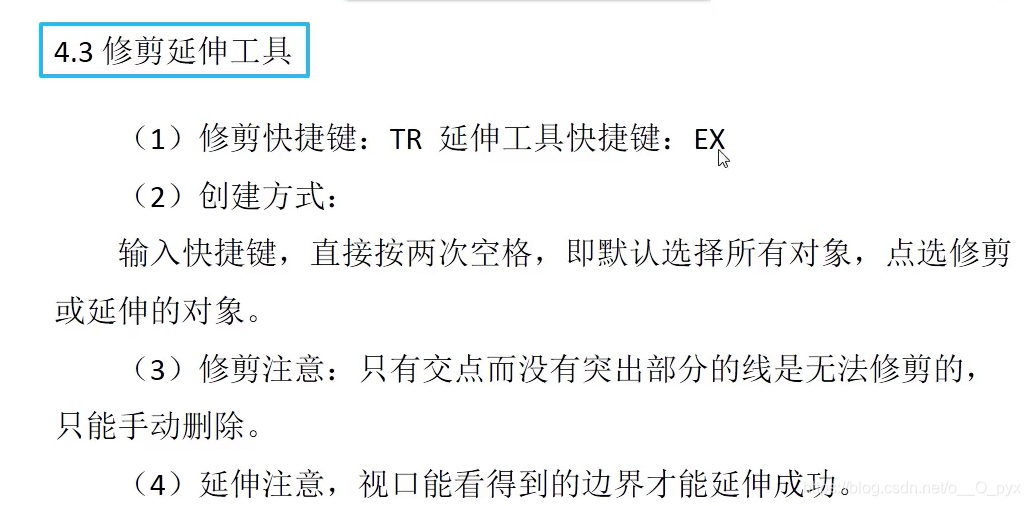

修剪TR 延伸EX

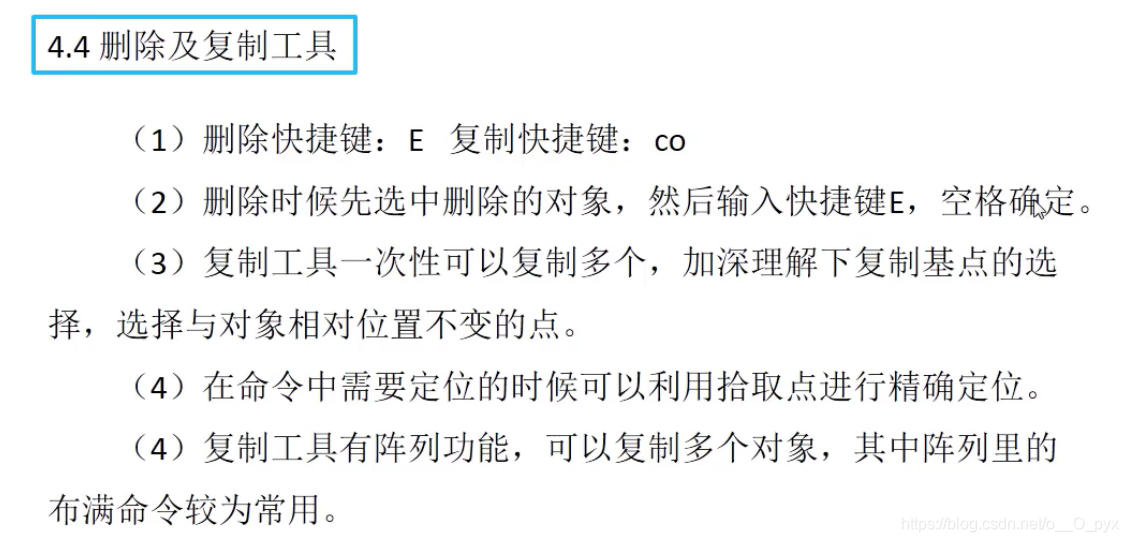

删除E 复制co

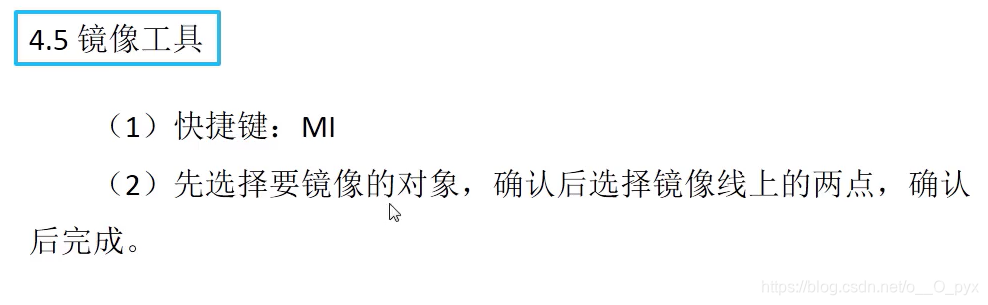

镜像MI

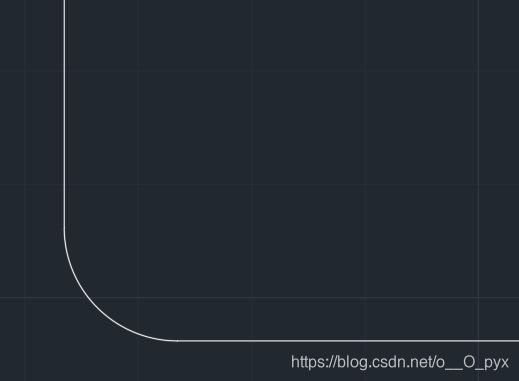

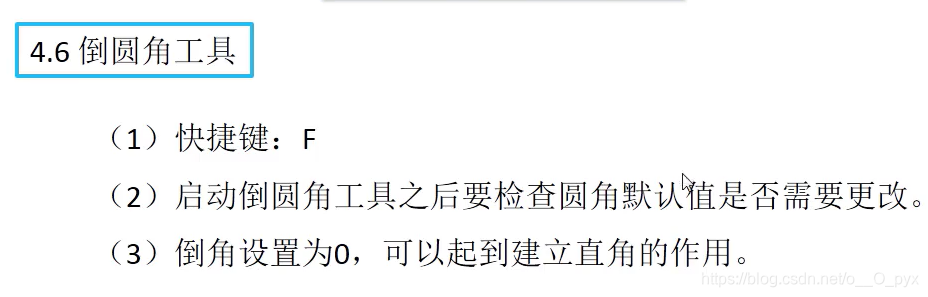

倒圆角工具F

   半径控制倒角的圆半径

   多个可实现连续操作

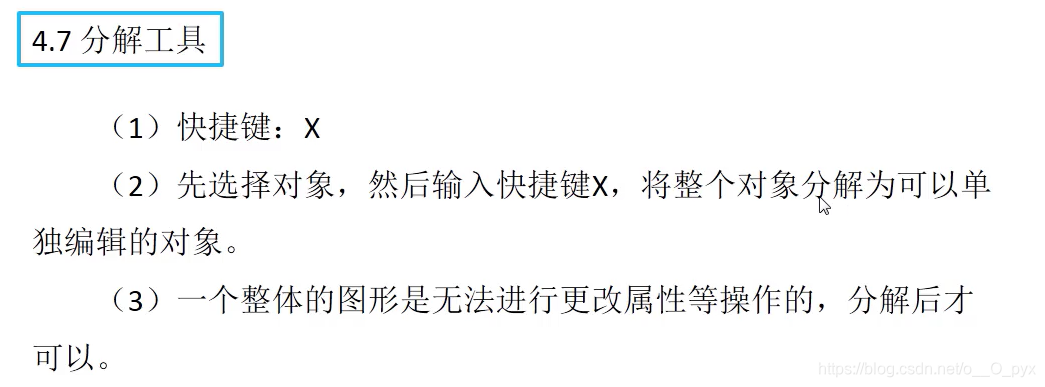

分解X

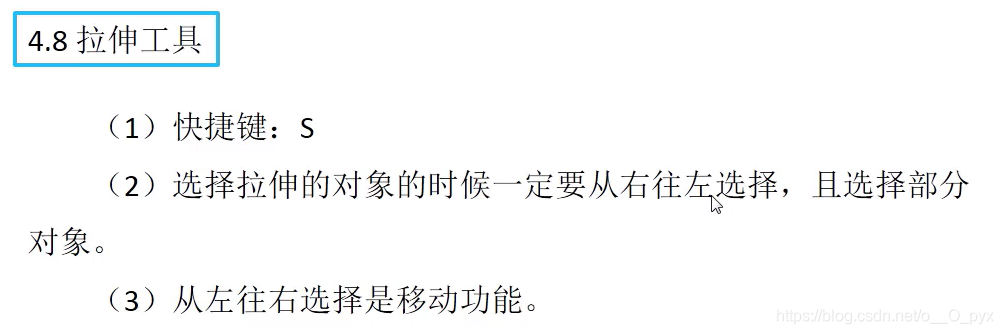

拉伸S

   从右往左选择才会在原来的基础上拉伸

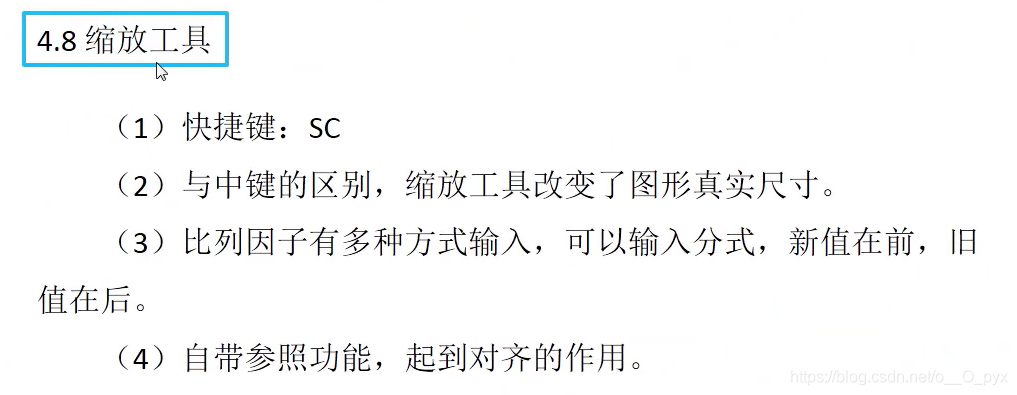

缩放工具SC

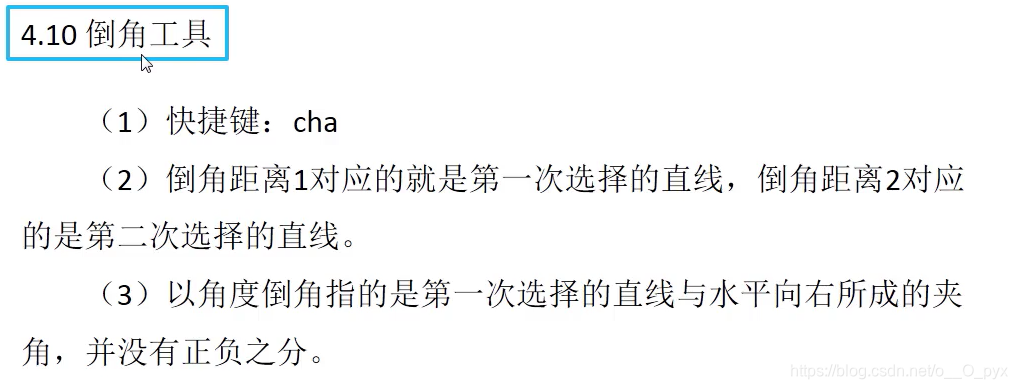

倒角工具cha

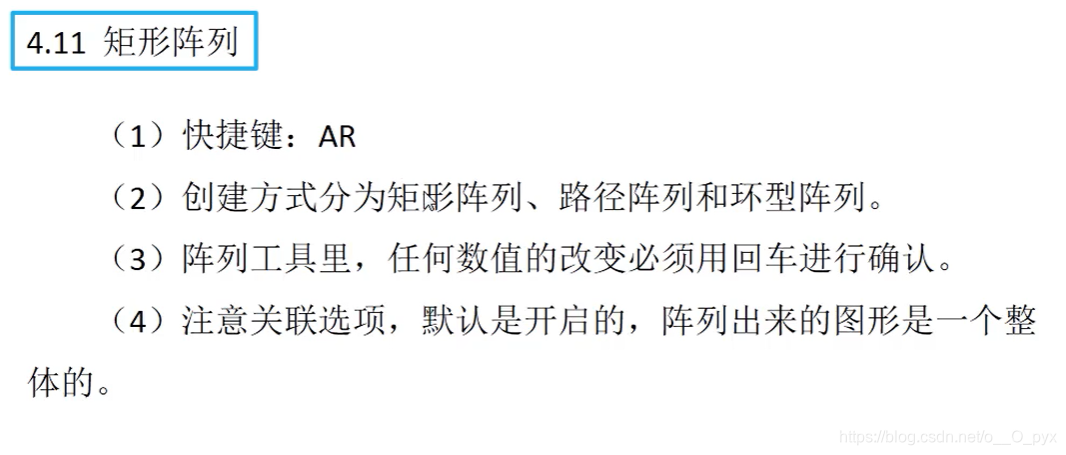

阵列AR

矩形阵列

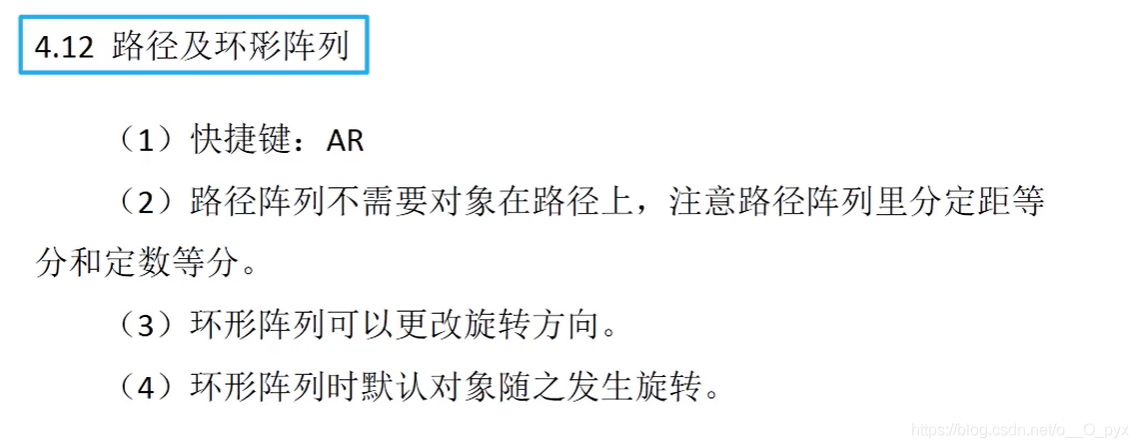

路径及环形阵列

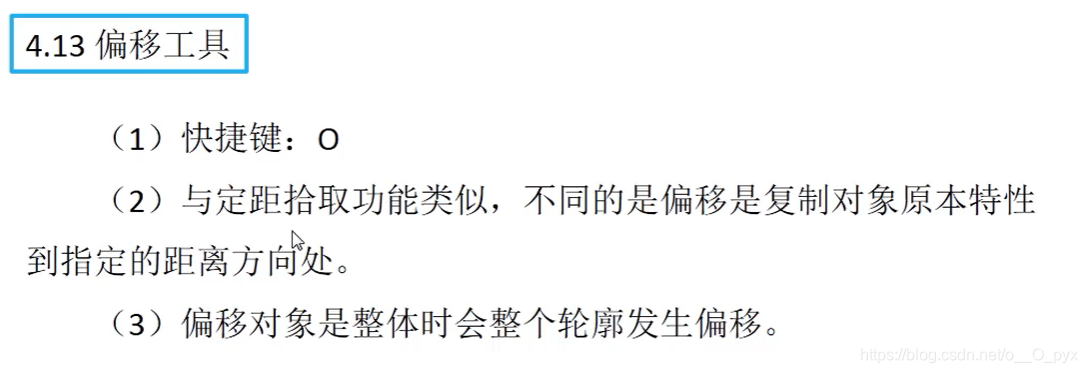

偏移工具O

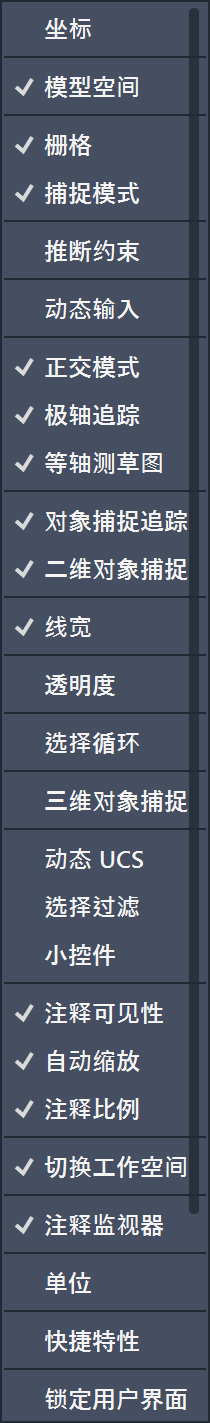

三、精准绘图

正交模式F8

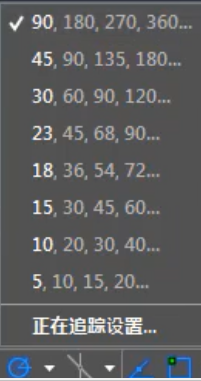

极轴追踪F10

多种角度捕捉

   可以自行设置角度（但只对设置的角度有效）

   绘图中常开

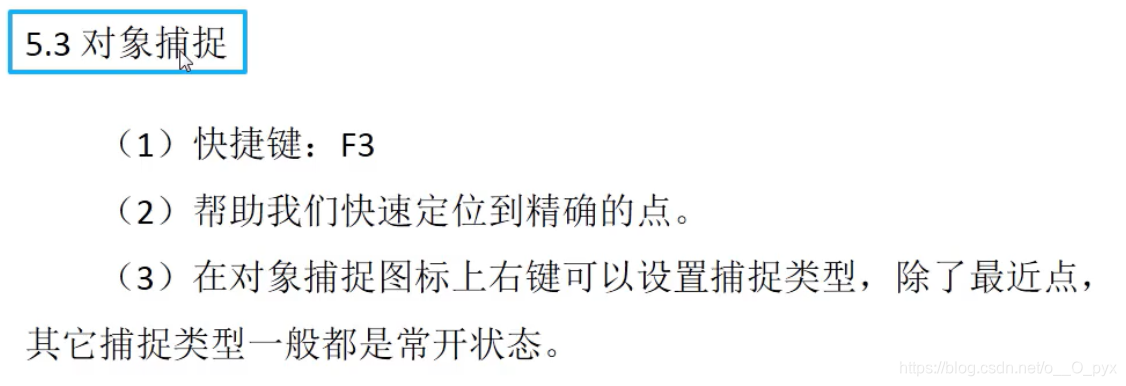

对象捕捉F3

定位到点

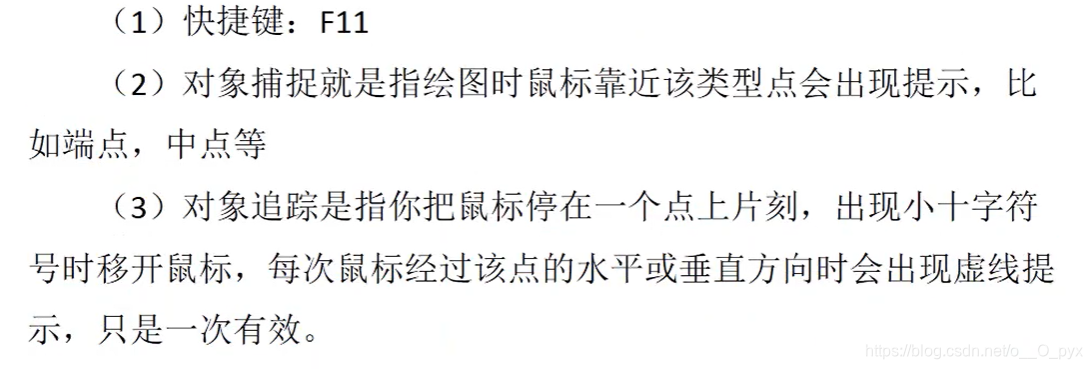

对象捕捉追踪F11

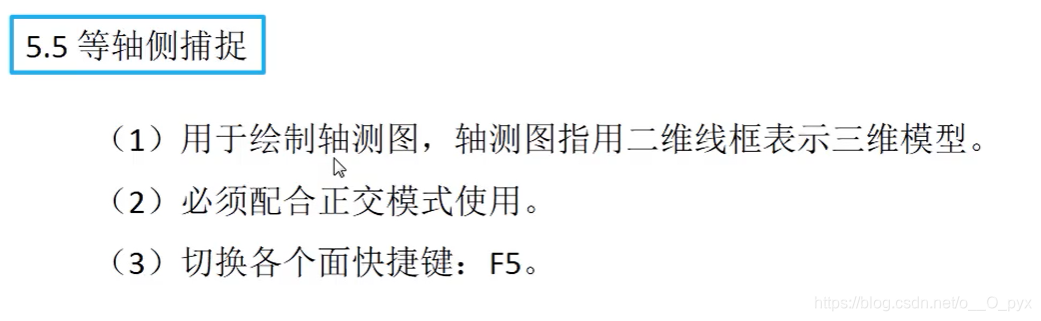

轴侧捕捉

用二维线框表示三维图形


   正视 俯视 右视

四、CAD注释及标注

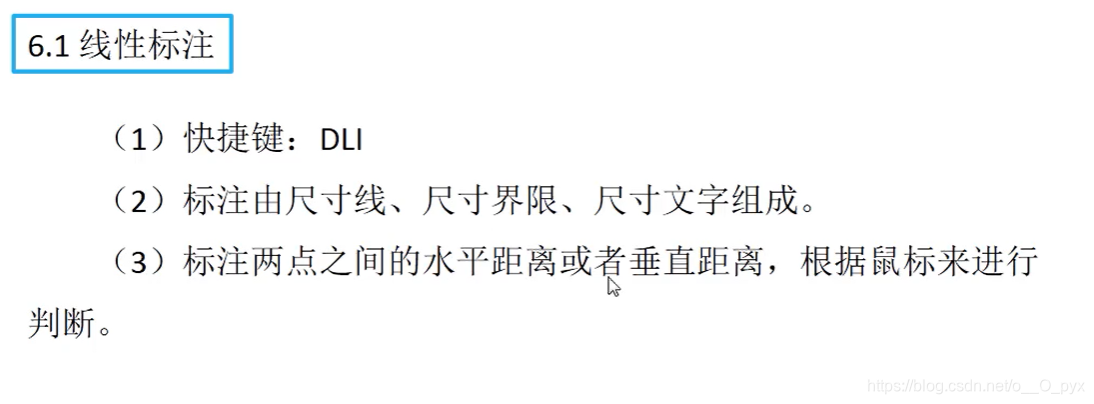

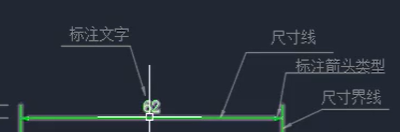

线性标注DLI

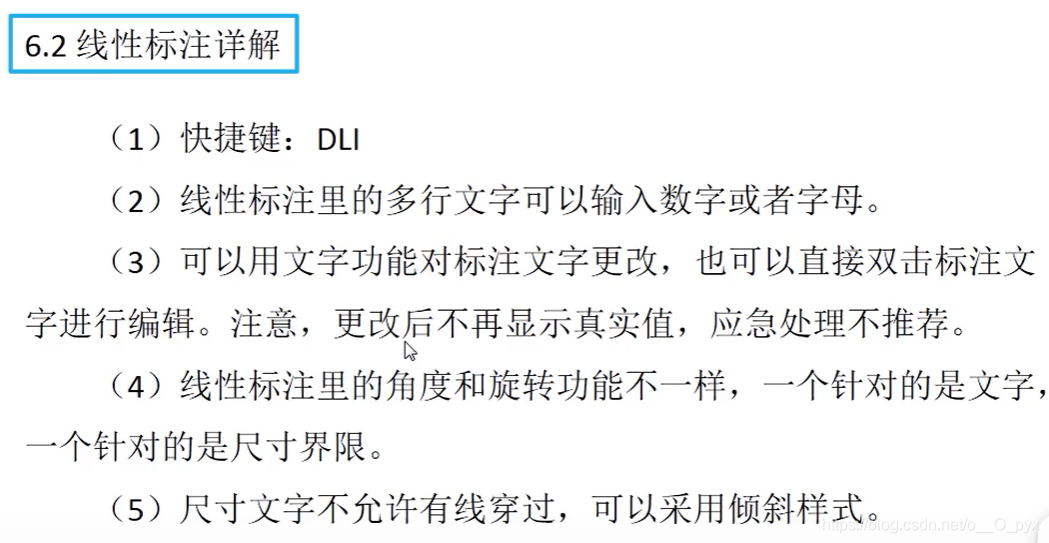

线性标注详解

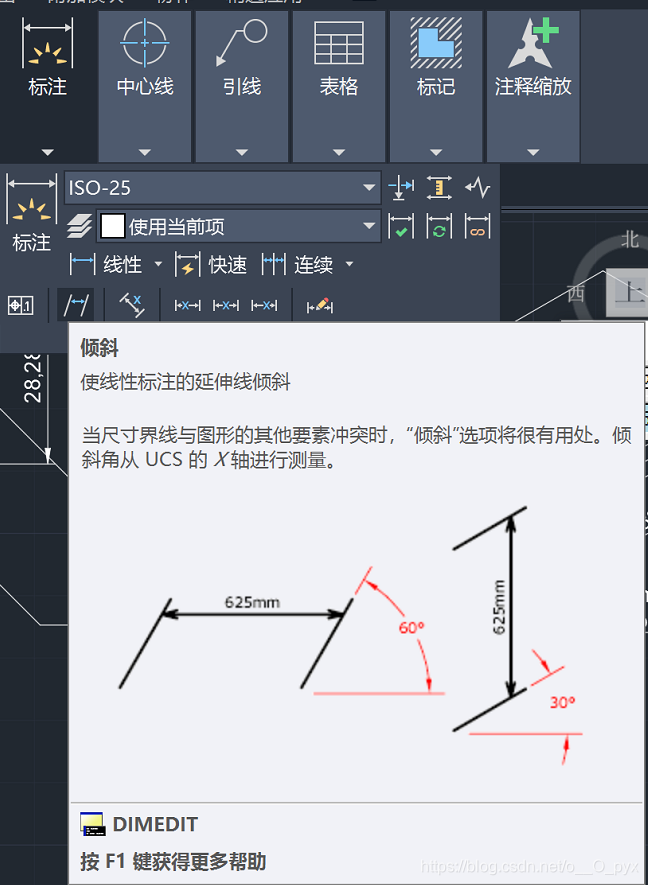

AutoCAD怎么使标注倾斜呢？

   在标注选项卡中：

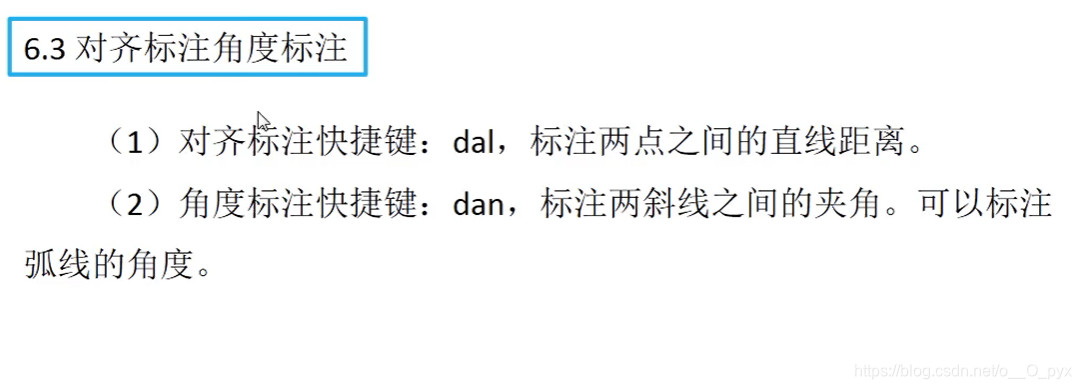

对齐标注dal 角度标注dan

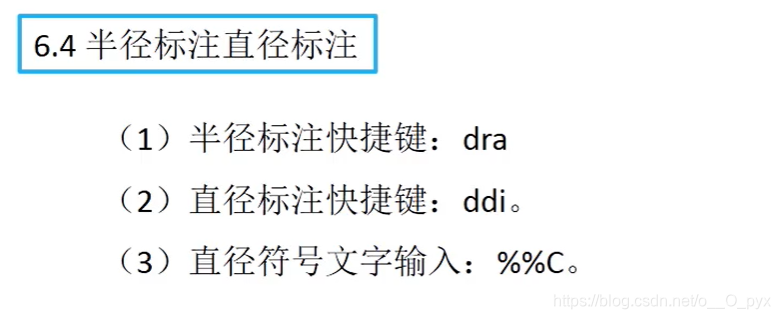

半径标注dra 直径标注ddi

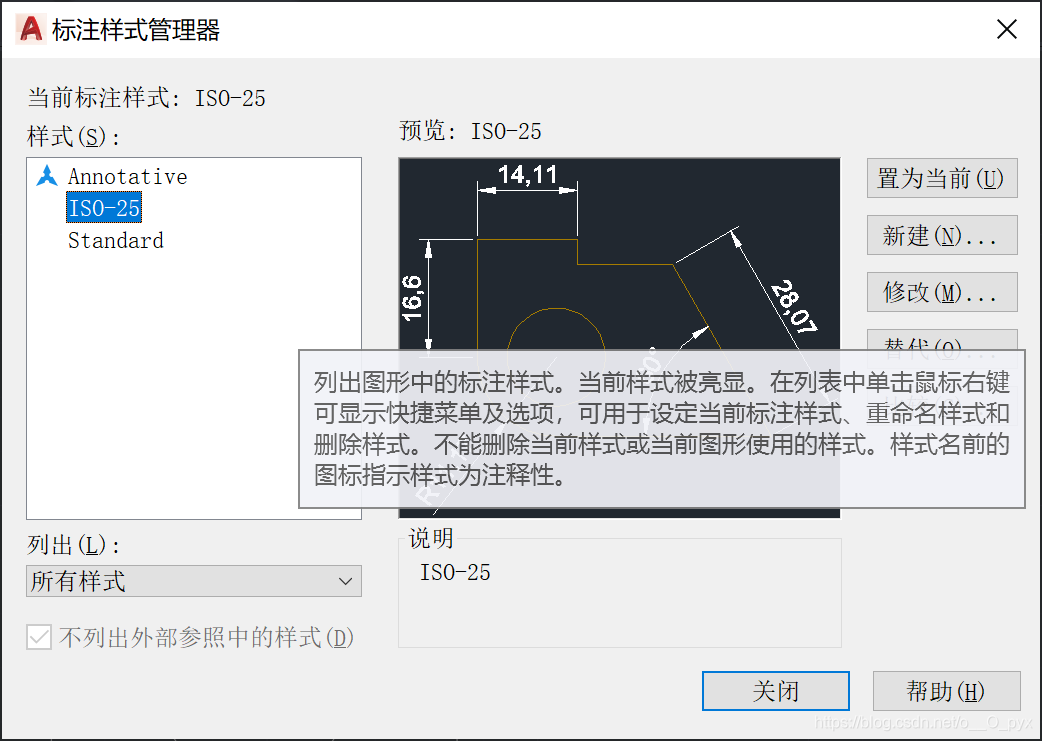

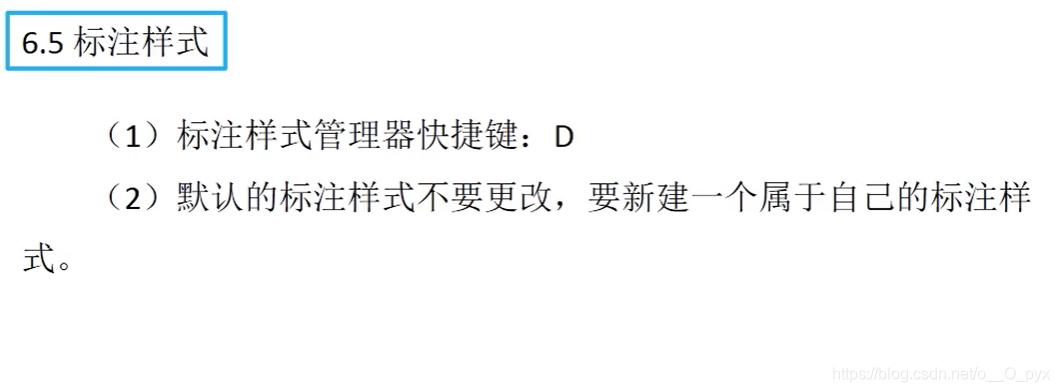

标注样式D

置为当前时，不能删除样式

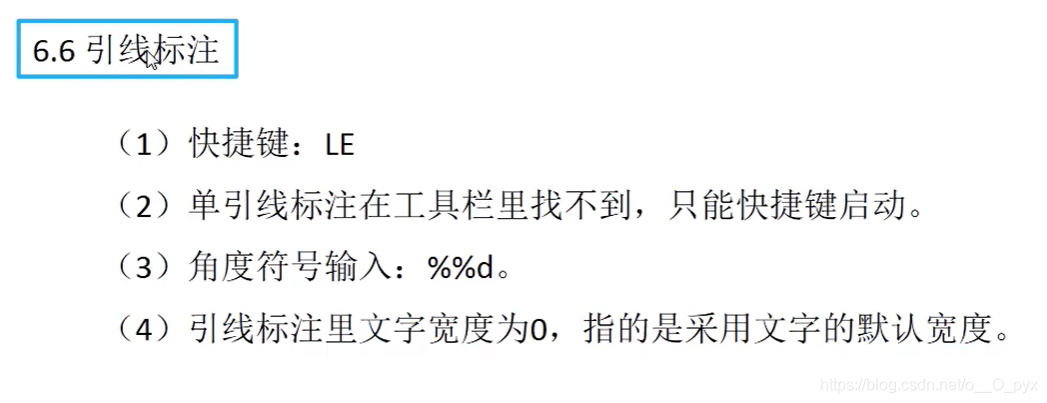

引线标注LE

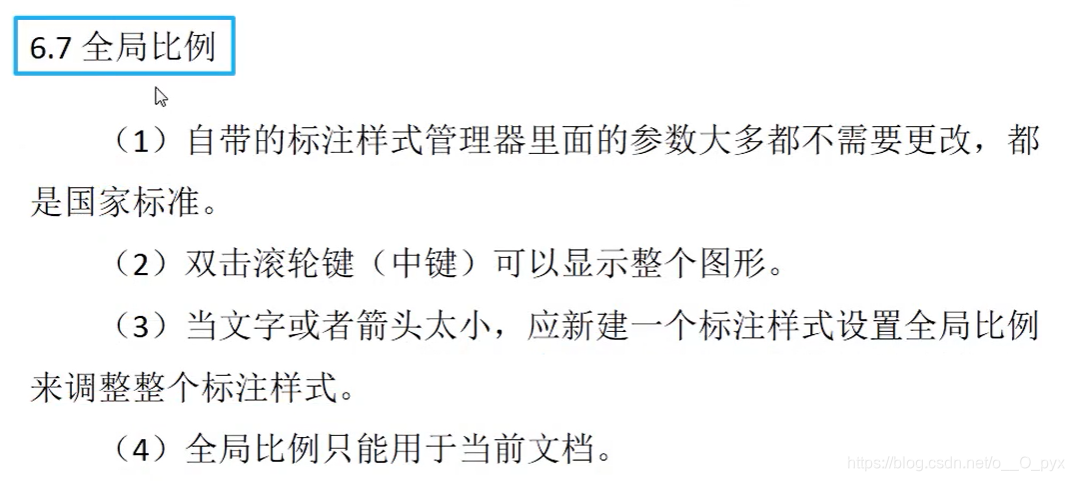

全局比例（只对当前文档有用）

文字或者箭头太小，应当新建一个样式，设置全局比例来调整。

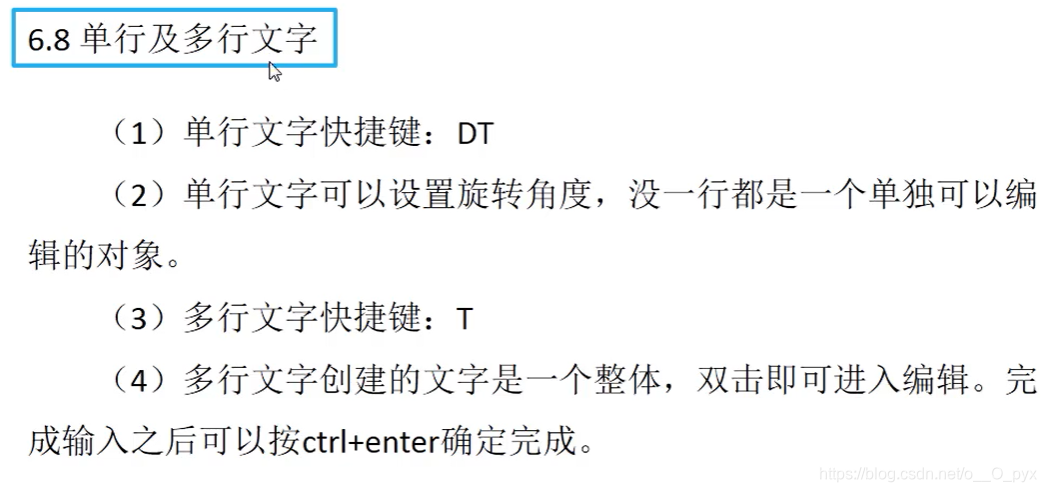

单行DT及多行文字T

单行用Enter结束输入

   多行用ctrl+enter结束输入

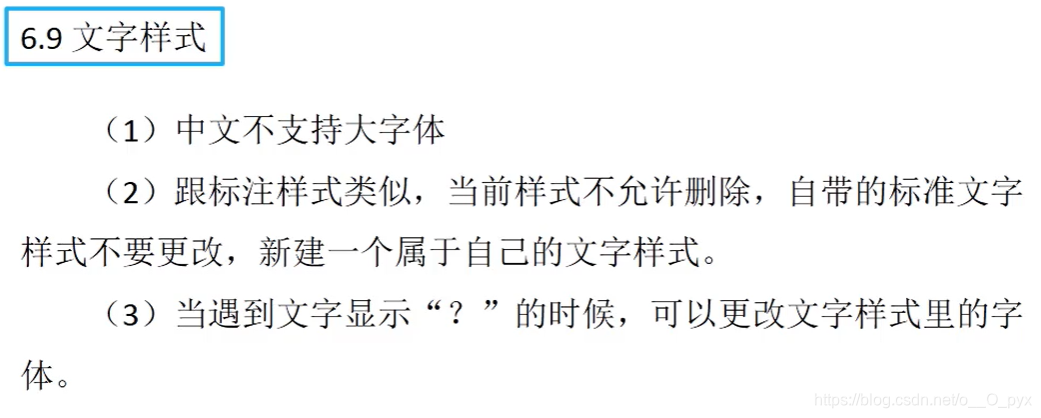

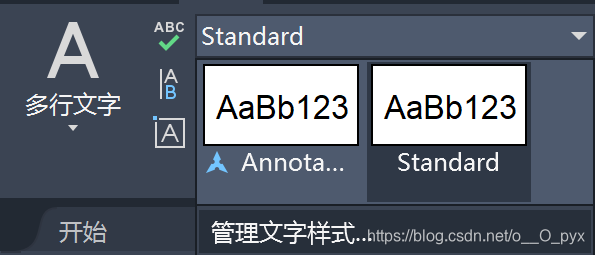

文字样式

   带@前缀的字体是竖直排列的字体

五、图层编辑

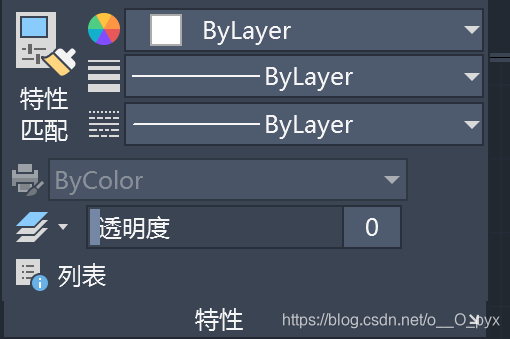

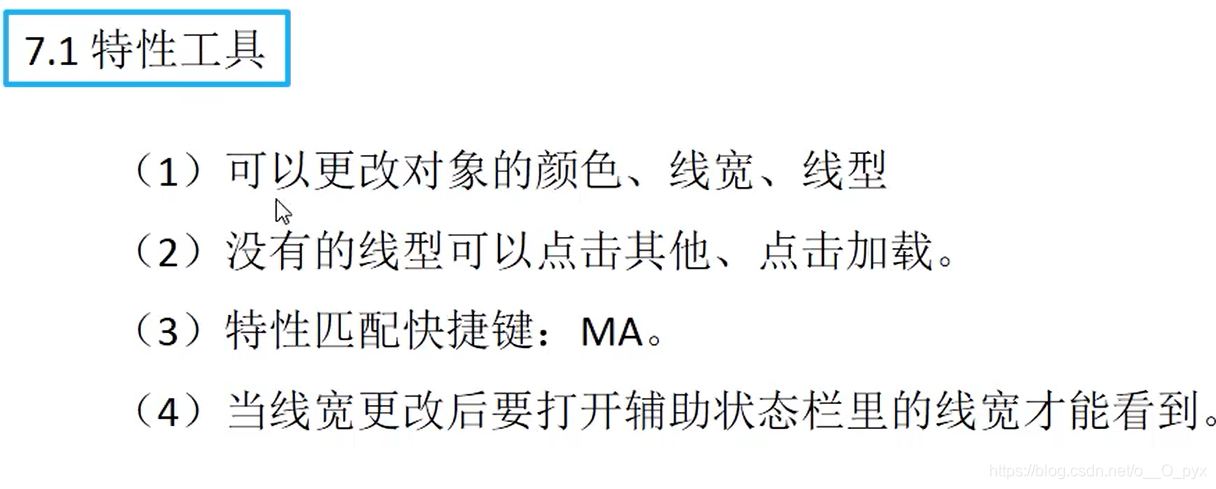

特性工具

自定义

右下角三个横杠就可以添加“线宽”选项卡

特性匹配MA（格式刷）

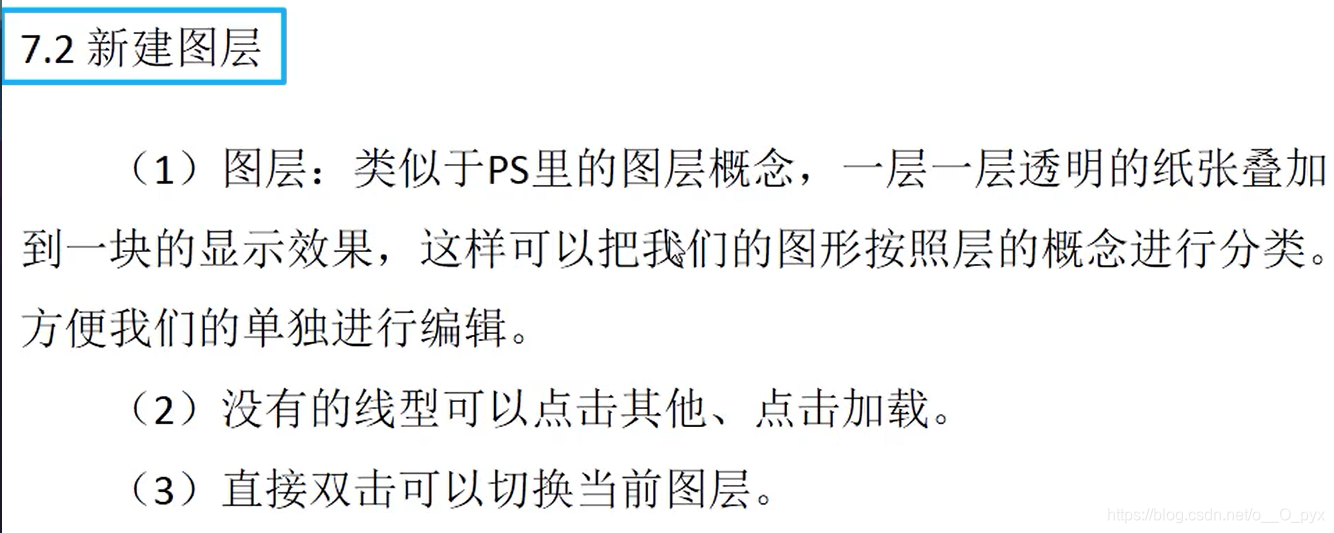

新建图层

   在图层特性中打开图层管理器

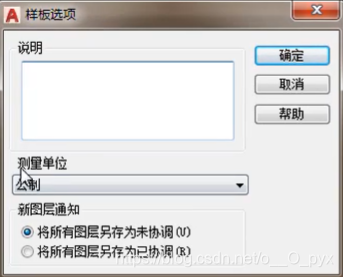

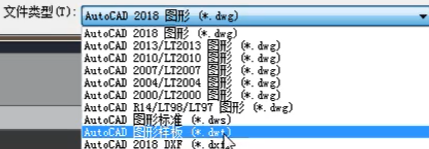

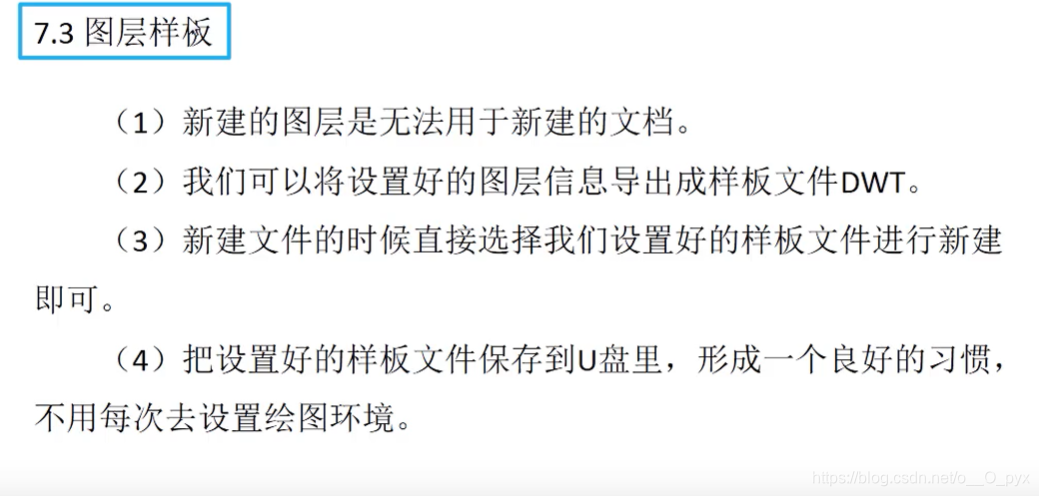

图层样板

   文件—>另存为—>*.dwt

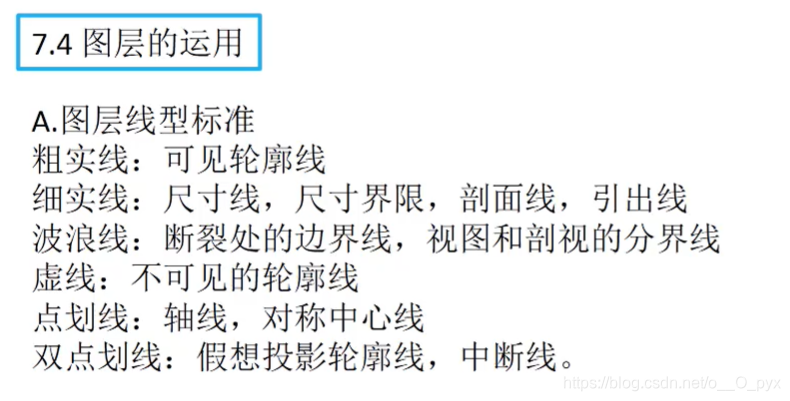

图层运用

图层线型标准

图层操作

冻结 无法冻结当前图层

   隔离 只编辑一个图层

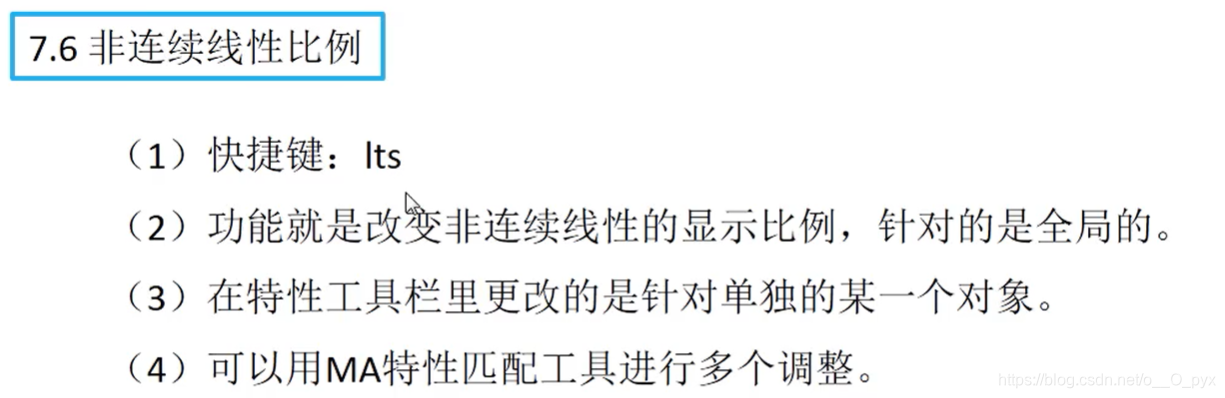

非连续线性比例its

全局更改

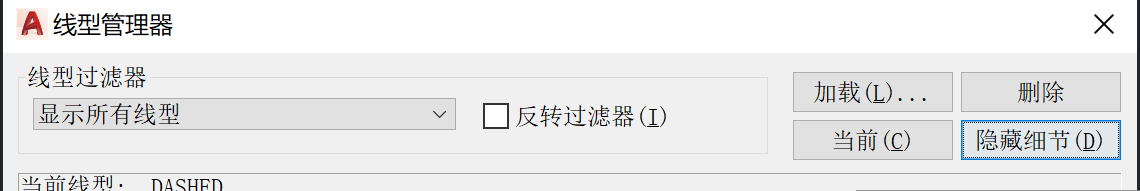

在线型管理器可以改变全局比例，点击显示细节即可。目的是让太疏或者太密的虚线，清楚地显示。

六、块

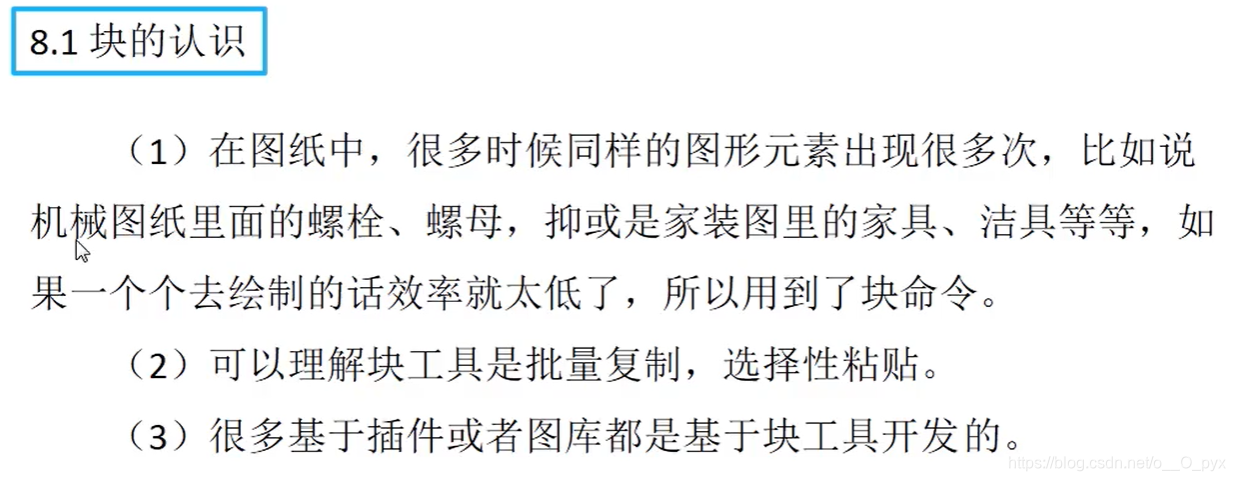

初步认识块

同样的图形元素出现多次，批量复制、选择粘贴的工具。

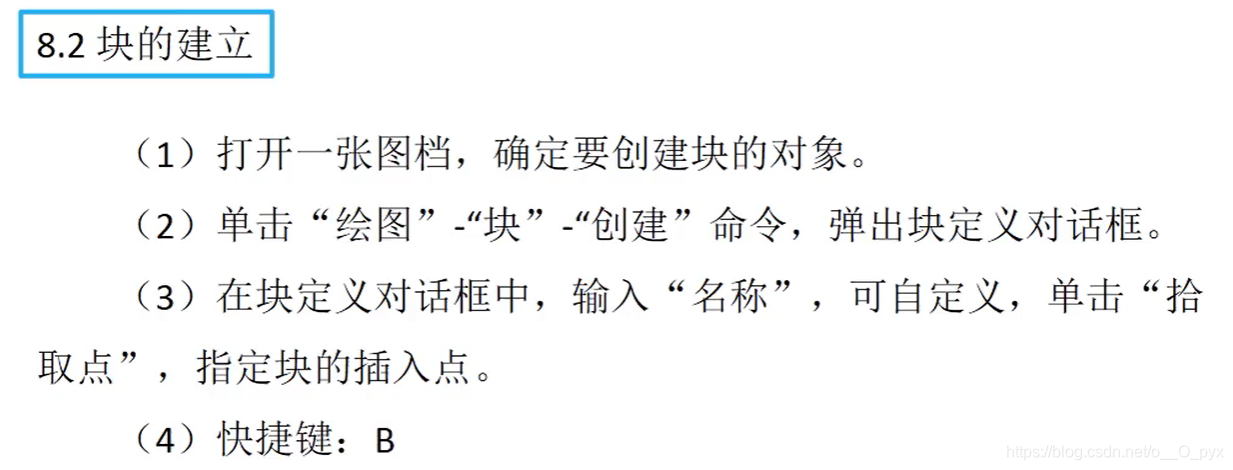

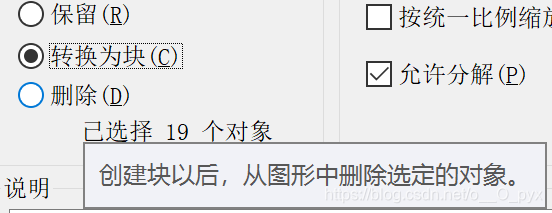

块的建立B

   基点：插入时，光标在图标的位置

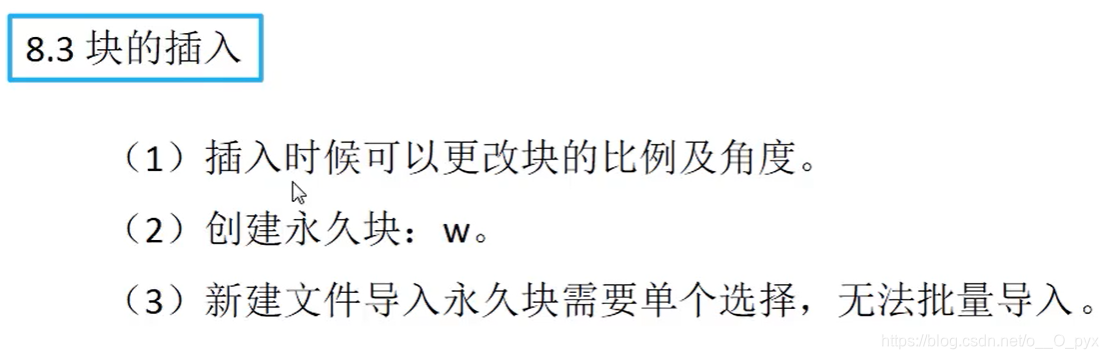

块的插入

   S是统一改变XYZ轴比例。

   如果选择了按统一比例缩放，则XYZ轴坐标只能统一变化比例。

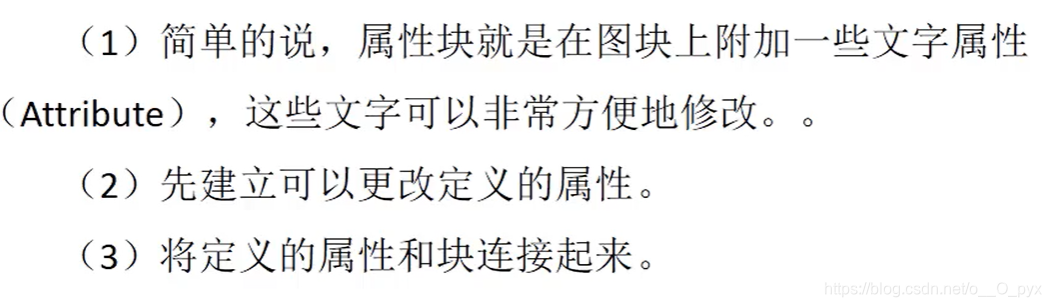

属性块

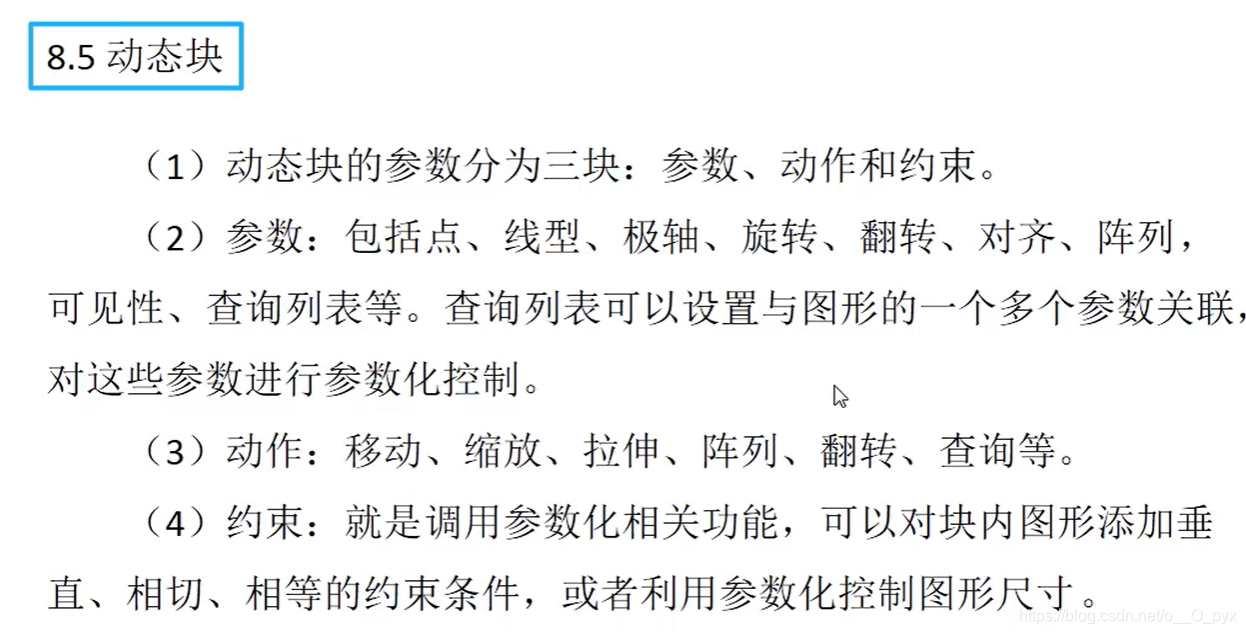

动态块ctrl+3

七、好耶最后一章

CAD输出与打印

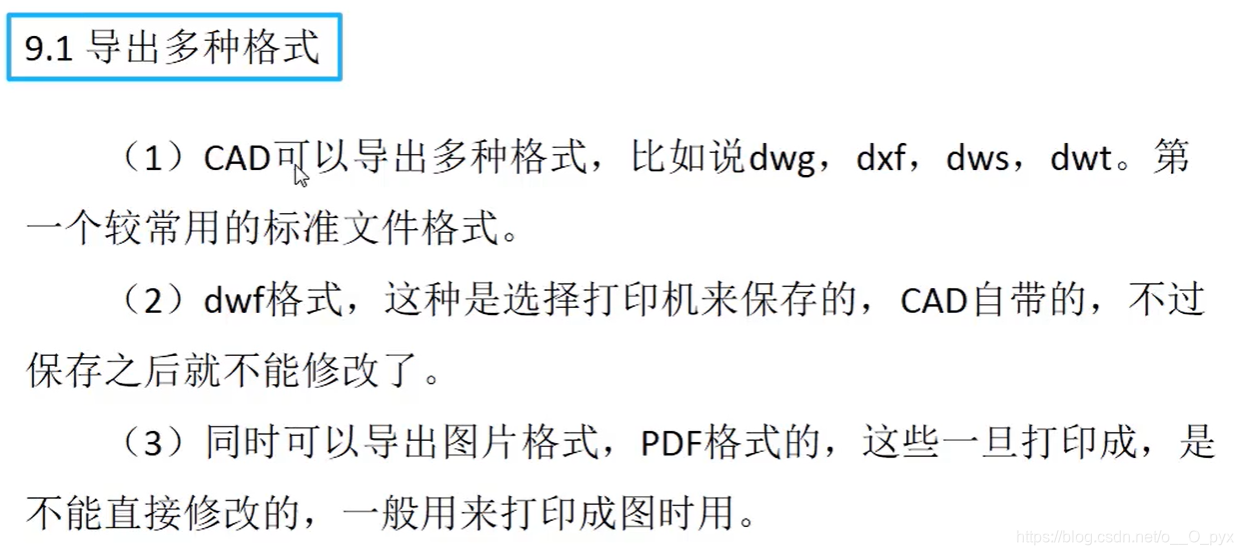

dwf保存后不能修改

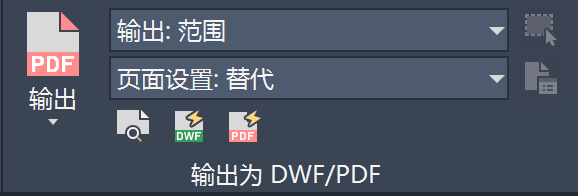

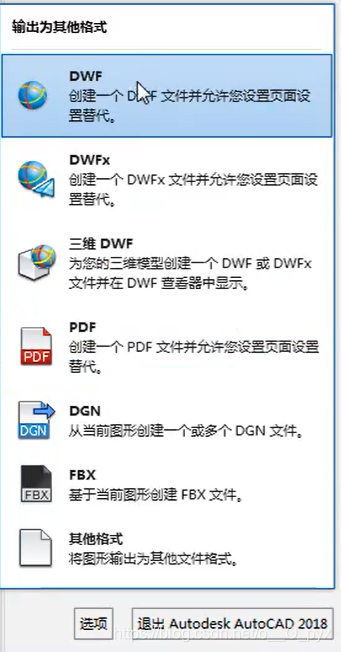

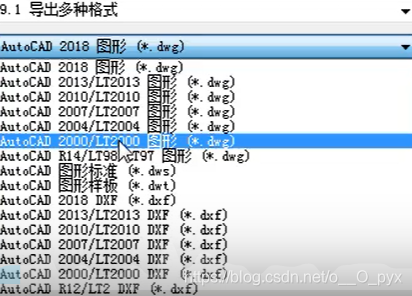

   输出（与另存为的可选格式不一样）


   另存为（Ctrl+shift+S）

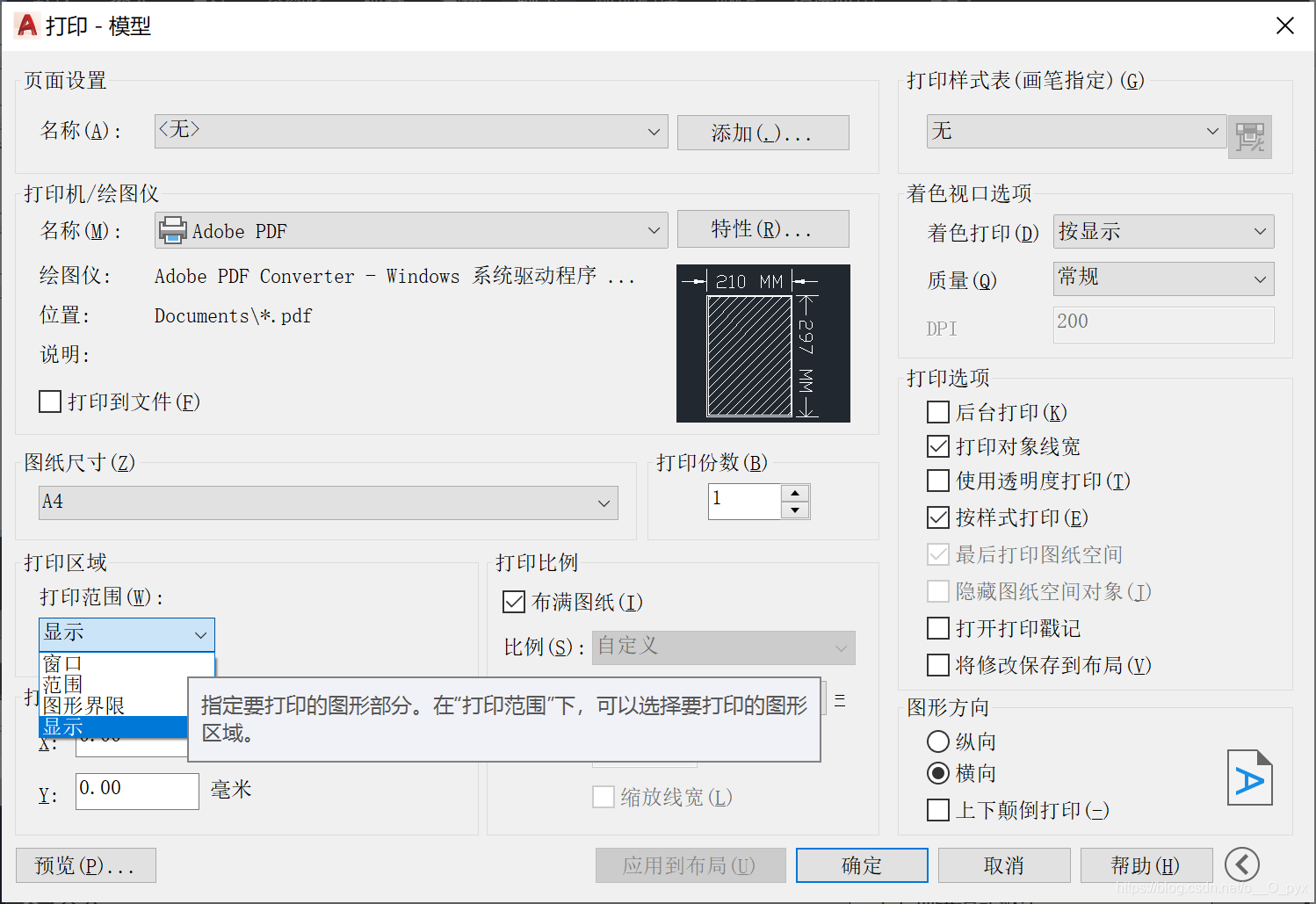

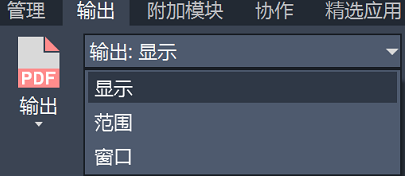

输出设置

显示：只打印目前CAD面板能看到的部分

   范围：画布里的所有图形，都会打印出来

   窗口：选择打印范围（旁边的按键可以重新框选）

当前操作没有可打印图纸

   解决方法：先进入打印界面，把打印机一栏选项换成“PDF”

页面设置

   替代：更改图纸尺寸

模型空间打印CTRL+P

图形界限：相当于打印范围

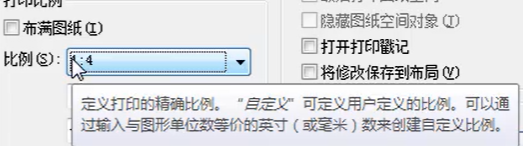

   打印比例：打印图像和实际尺寸的比例（例，1:4，图纸上是1m，实际距离是4m）

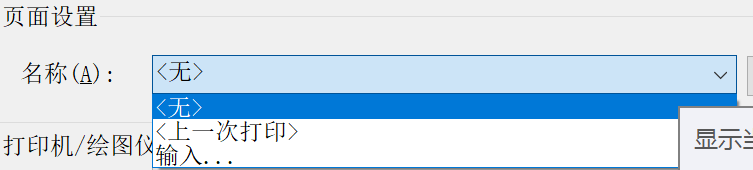

应用上一次打印

   点击

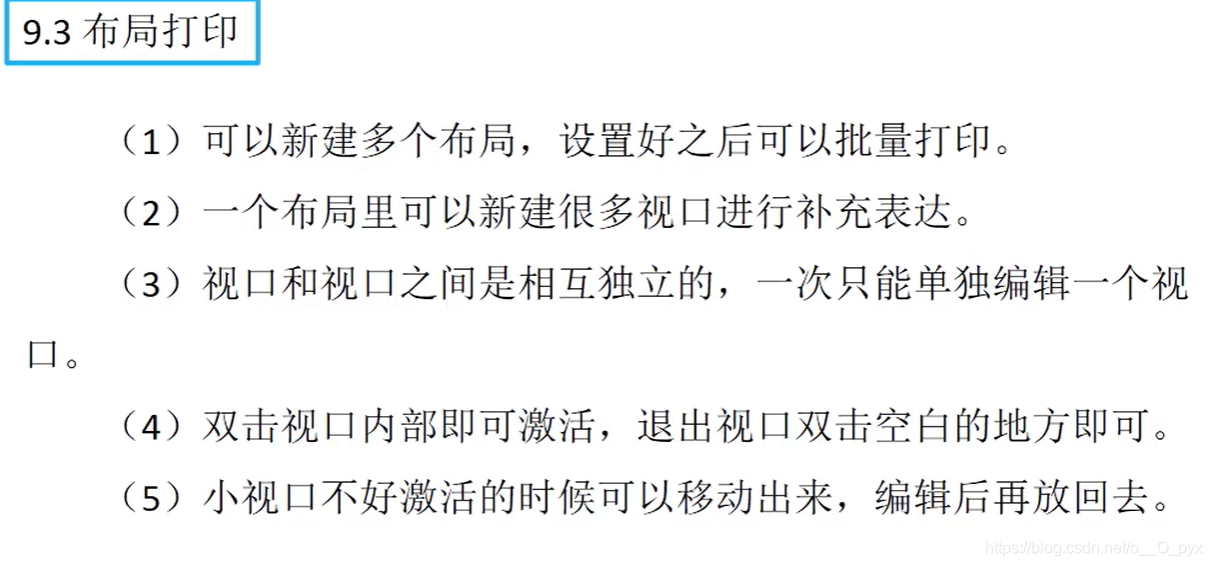

布局打印

双击图纸可以调整视口大小，双击灰色部分则退出操作

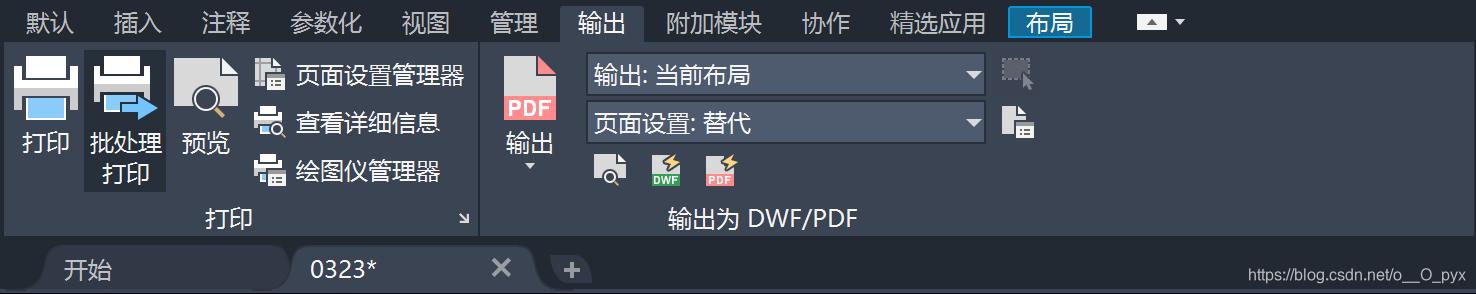

   批量打印

视口：新建多个视口，放大细节表达
