是指在标注或尺寸界限与其它重叠处打断标注或尺寸界限,使图纸看起来更加清晰。
执行方式

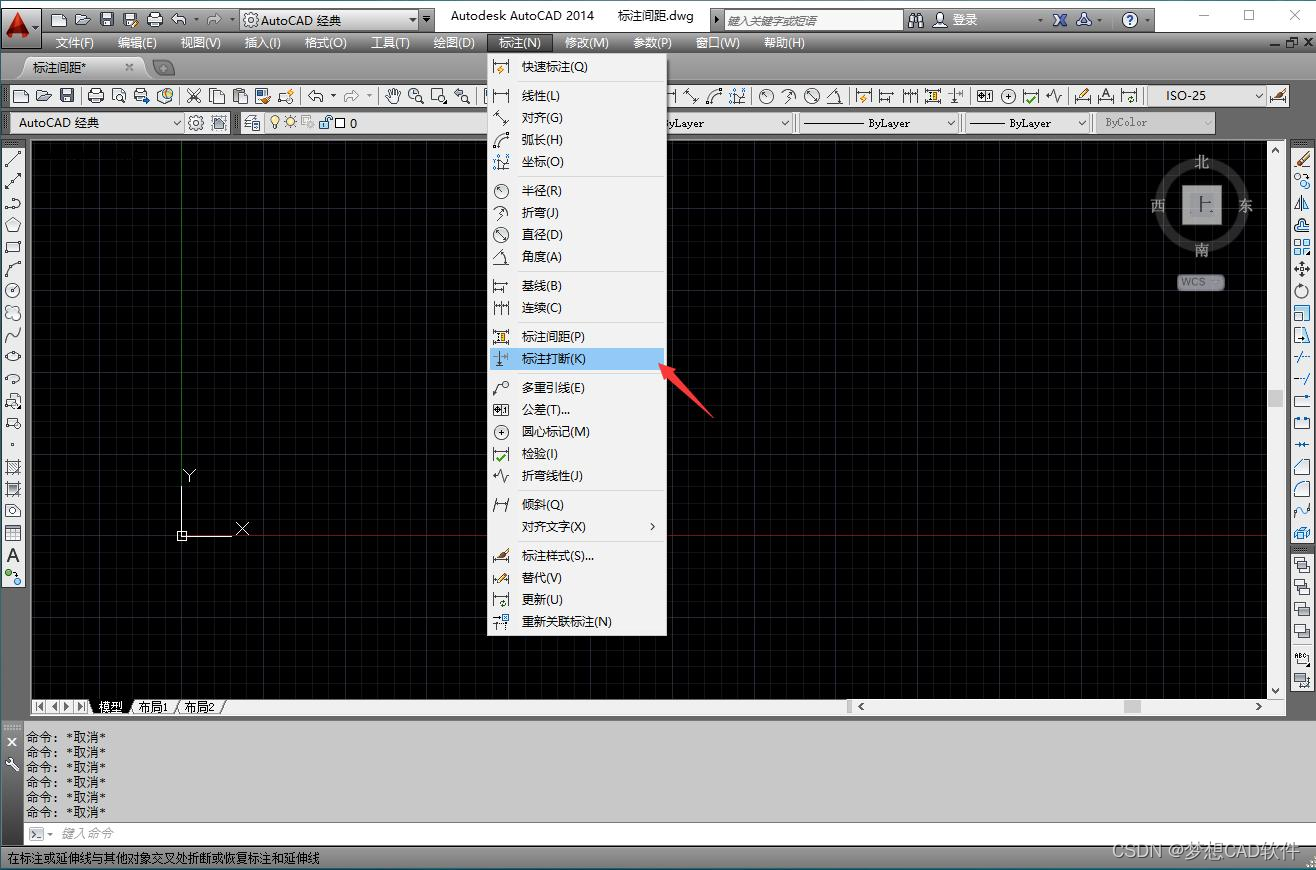

(1)单击菜单栏“标注→标注打断”。如图:

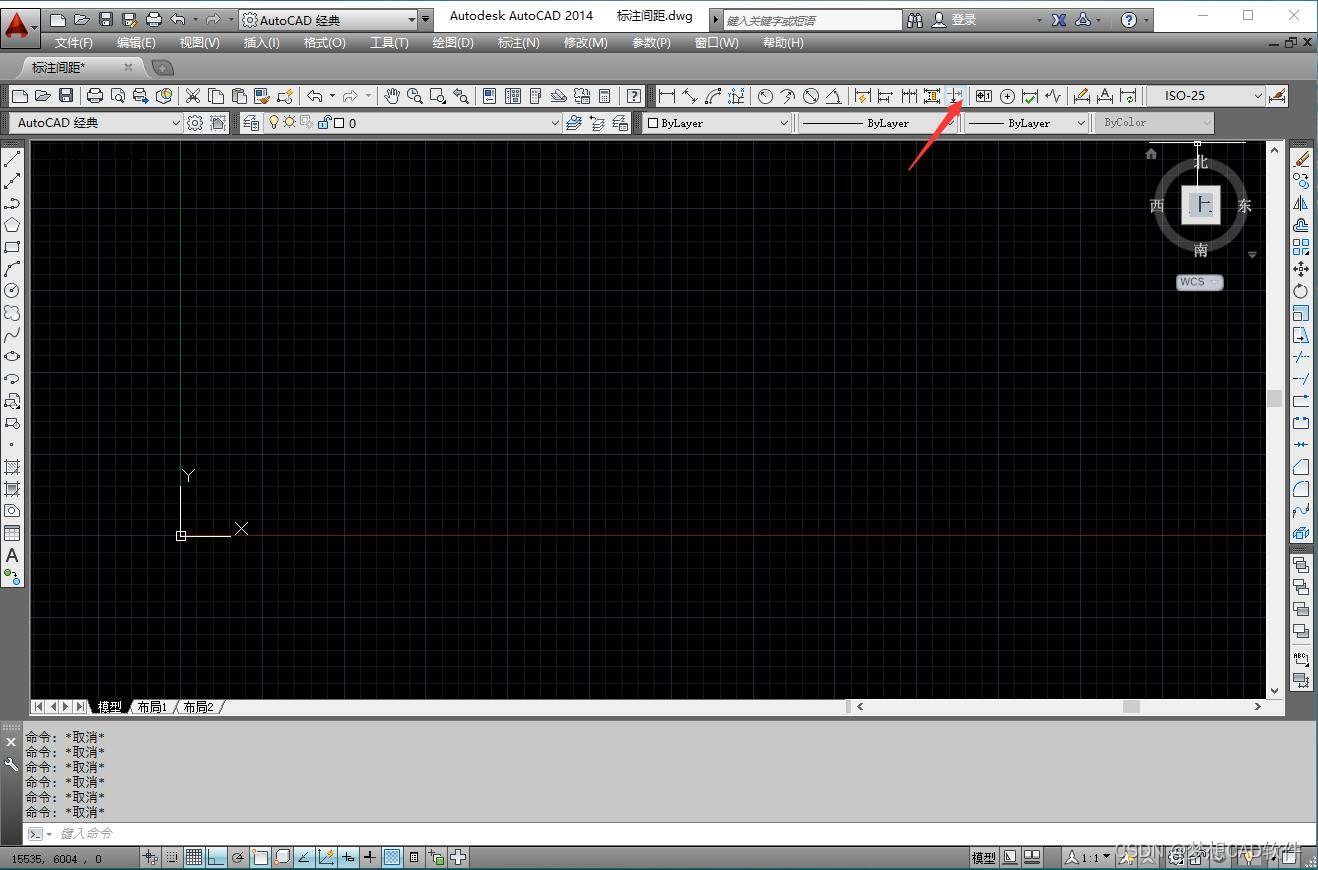

(2)单击标注工具栏“折断标注”按钮。如图:

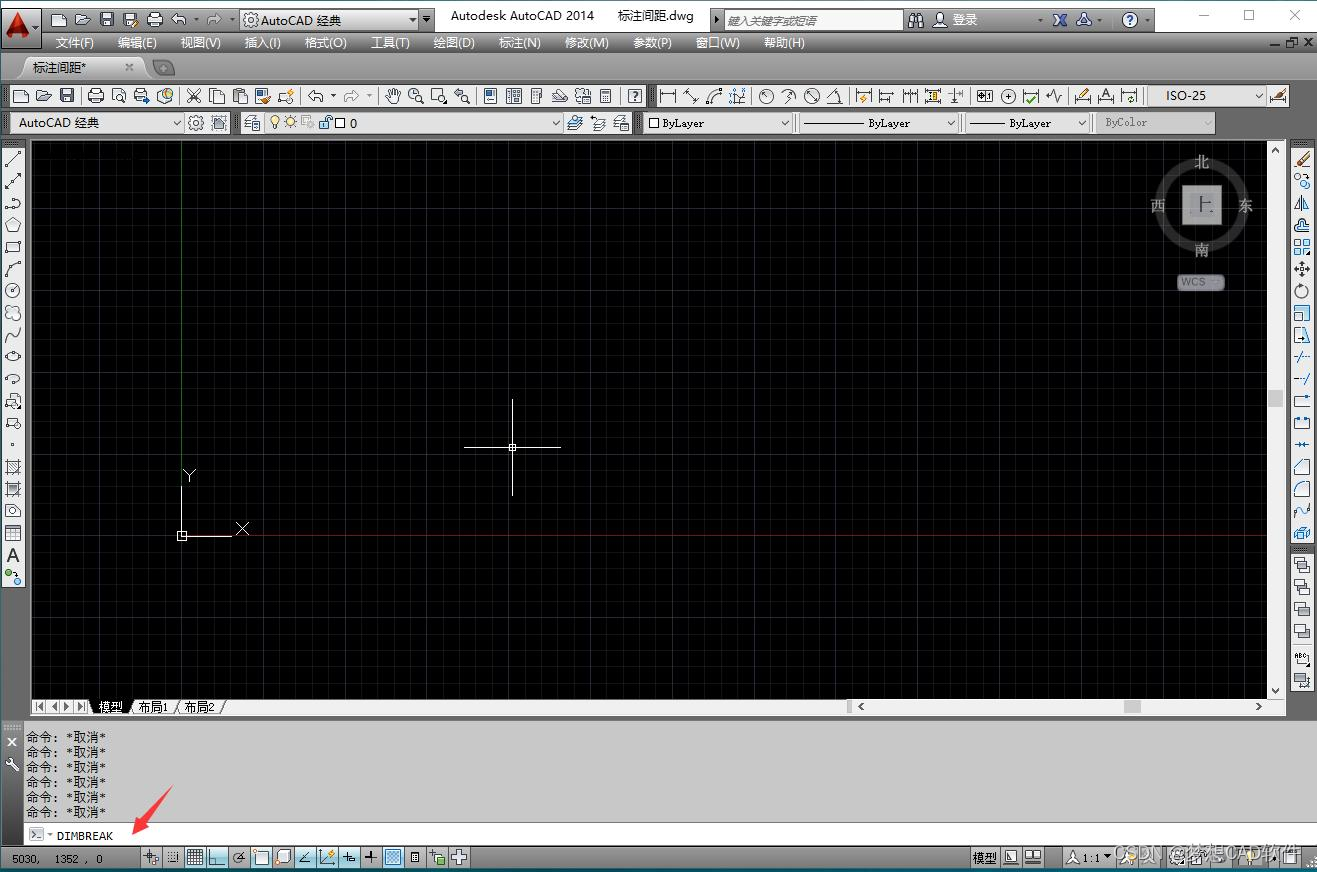

(3)在命令行中输入“DIMBREAK”按enter键。如图:
操作步骤
执行命令之后,命令行会显示以下信息:
选项说明
(1)选择标注:指定标注。
(2)选择对象:指定与标注或引线相交的对象。
(3)多个:指定要向其中添加折断或要从中删除折断的多个标注。
(4)自动:自动将折断标注放置在与选定对象相交的所有交点处。
(5)删除:从选定的标注中删除折断标注。
(6)手动:手动放置折断标注。

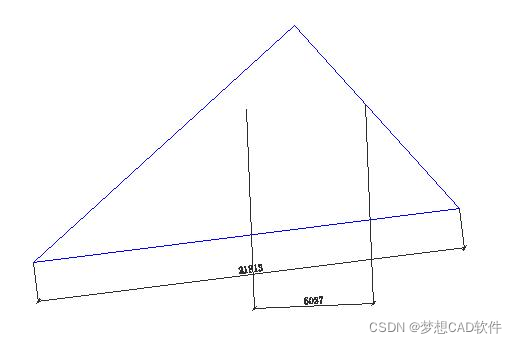

折断标注命令绘制效果图如下
折断之前 :
折断之后:
