AutoCAD弧长标注技巧

CAD关于弧长标注

名词解释：创建弧长标注

弧长标注用于测量圆弧或多段线圆弧上的距离。在标注文字的上方或前面显示圆弧符号。

实例操作-用“弧长标注”标注出一条圆弧长度（该圆弧长度247）

准备工作：用圆弧工具画出一条圆弧出来

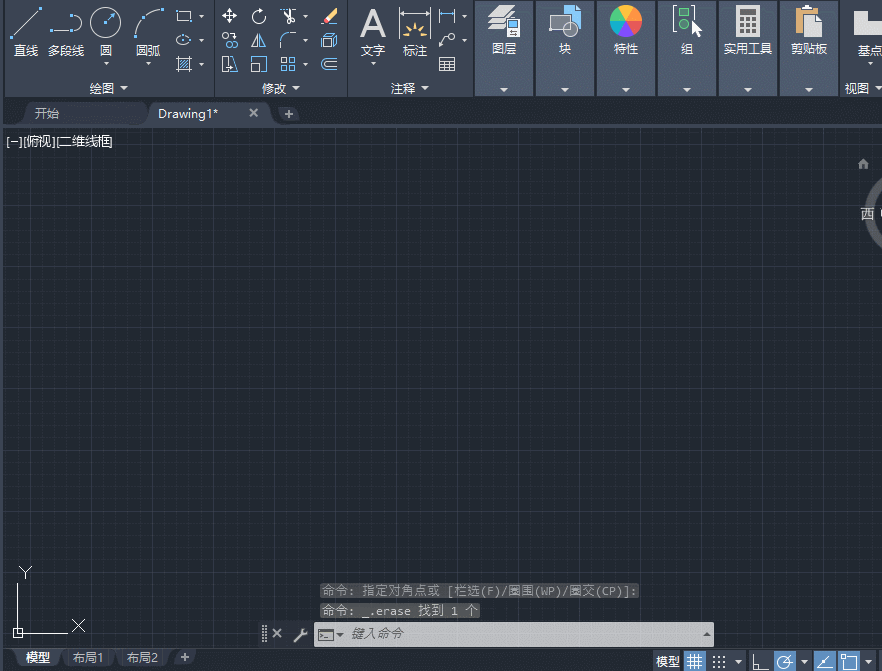

鼠标单击“线性标注”旁边的小三角按钮，选择下拉框中的“弧长标注”,启用半径标注（AutoCAD打开之后，这里默认的是线性标注）

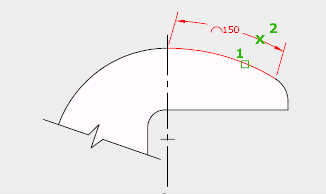

然后,选中圆弧，按Enter键，然后鼠标分别点击这条圆弧的两个端点，并向圆弧上方移动，拉出带有圆弧符号和数值247、以及尺寸界线。
