AutoCAD 2016标注功能效率提升10倍技巧

    这次给大家介绍的是AutoCAD 2016的新功能：智能标注……有了这个新功能，能让你的标注效率高10倍你信不信？

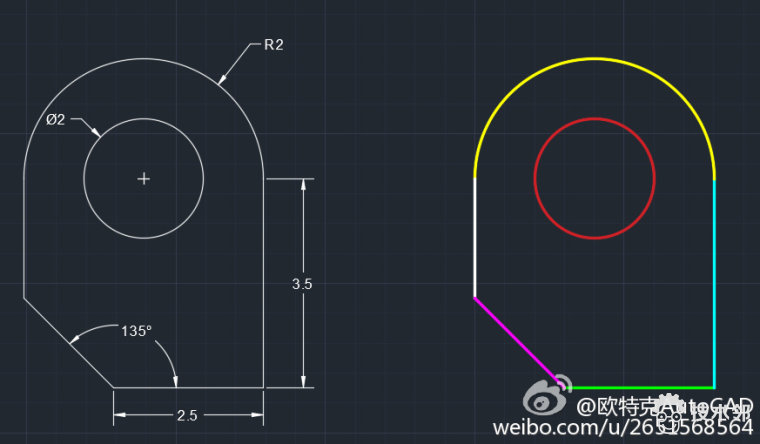

    来看这样一张图纸，很简单的两维图纸，如果要标注成如图所示，在AutoCAD 2015以及以前的版本中是怎么做的？

    首先，用DIMLIN命令（或者按钮），点击绿色线段的两个端点，放置标注（2.5）。

    重复DIMLIN命令，点击湖蓝色线段的两个端点，放置标注（3.5）。

    DIMRAD命令，选择黄色的半圆弧，放置标注（R2）

    DIMDIA命令，选择红色的圆，放置标注（Φ2）

    DIMANG命令，选择绿色和品红色的线段，放置标注（135度）

    全程需要切换4条标注命令，而且每条命令很长，要不就是要到处找按钮……

    很久以前就有用户问了，AutoCAD的标注为什么不能像其他高级CAD软件一样智能高效一点呢……

    2016里面的智能标注出现了！

    我们来看看2016是怎么做的吧：

    很简单，运行DIM命令，选择绿线，放标注；选择蓝线，放标注；选择黄半圆，放标注；选择红圆，放标注；选择绿线和粉线，放标注。OVER……全程无需退出，一条命令就把所有的标注类型就完成了！！！！！

    其实这次的智能标注还有很多其他的功能，必须DIMLAYER的系统参数，自动打断等，这里就不一一介绍了，如果有需要，请在新浪微博@欧特克AutoCAD，或者在我们的微信平台'AutoCAD问答’上提出问题。我们会一一答复的。

2015年7月3日 11:19   来源：欧特克AutoCAD产品官方微博
