CAD弧长标注显示方式修改教程

在AutoCAD在2006版本就提供了弧长标注的功能，浩辰等国产CAD在后期版本也都陆续添加了弧长标注的功能。

我平时没怎么用过弧长标注，但前几天有人问我：弧长标注的圆弧标记在标注文字的前面，我想将圆弧标记放到文字上面怎么办。我当时也不知如何回答，后来有空的时候翻看了一下CAD的系统变量帮助，发现当初开发这个功能的时候，开发者就已经考虑到不同用户的需求，提供了可以设置弧长标注的变量：DIMARCSYM。下面简单给大家介绍一下这个变量设置对弧长标注的影响。

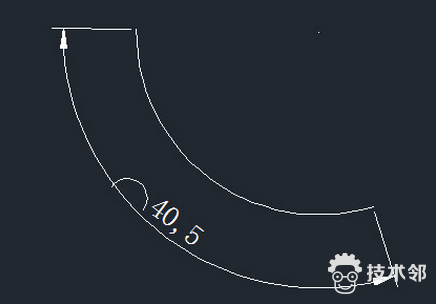

DIMARCSYM的默认值是0，将圆弧标记显示在尺寸文字的前面，如下图所示。

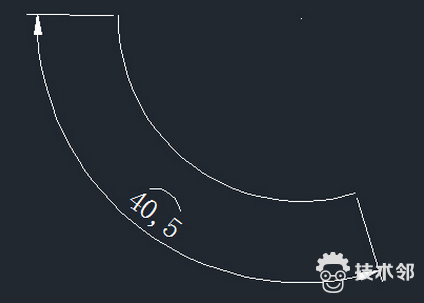

如果将此变量设置为1，圆弧标记会显示在尺寸文字的上方，如下图所示。

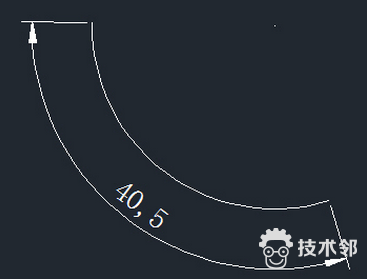

如果将此变量设置为2，将不显示圆弧标记，如下图所示。

大家遇到类似问题，不妨先看看CAD的帮助中相关的命令和变量，很容易就能找到答案。

以上技巧适用于AUTOCAD、浩辰CAD等类似的CAD软件。
