如何使用 SOLIDWORKS STEP 导入过滤器

作为设计师，最常遇到的挑战之一就是处理导入的CAD数据。SOLIDWORKS STEP导入过滤器正是帮助您处理此类数据的关键工具。

什么是 SOLIDWORKS STEP 导入过滤器？

在 2024 版本之前，导入 STEP 文件是一项繁琐的操作，大型装配体可能需要很长时间才能打开。每个零部件都必须被导入，处理过度建模的模型时性能会下降，并且必须等到导入完成后才能移除不必要的几何体。

来自供应商模型、客户设计以及其他遗留系统的 STEP 文件，往往会比实际所需的更大、更复杂。因此，SOLIDWORKS 引入了 STEP 导入过滤器，让您能在导入前预选零部件，从而缩小模型体积、提升性能，并简化大型装配体的处理流程。

SOLIDWORKS 2024 有哪些变化？

SOLIDWORKS 2024 增加了在导入前过滤 STEP 文件的功能。现在，在打开 STEP 文件时，您可以启用过滤器并先查看产品结构。

主要功能包括：

> 在导入前查看 STEP 装配体结构

> 仅选择您需要的零部件

> 排除不必要的零件或子装配体

> 生成轻量级 3D 预览

> 仅导入过滤后的选择内容

这些操作在一个专用的导入过滤器窗口内完成，该窗口的树状结构类似于 SOLIDWORKS 的特征管理器。您还可以右键单击零部件，快速包含或排除组。

如何使用导入过滤器

SOLIDWORKS STEP 导入过滤器可通过 SOLIDWORKS 打开的窗口访问。

使用 STEP 过滤器的步骤：

1. 点击 文件 > 打开。
2. 在窗口中选择一个 STEP 文件。

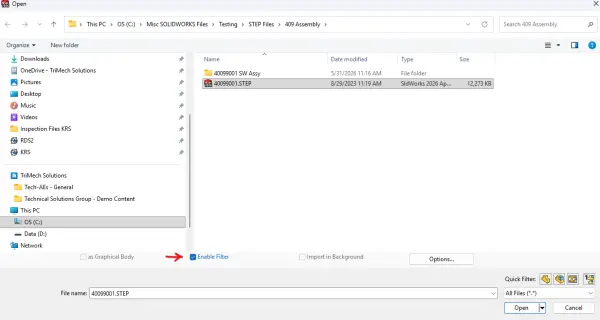

3. 勾选 启用过滤器，以打开 STEP 过滤功能。
4.
5.
      启用 SOLIDWORKS STEP 过滤器

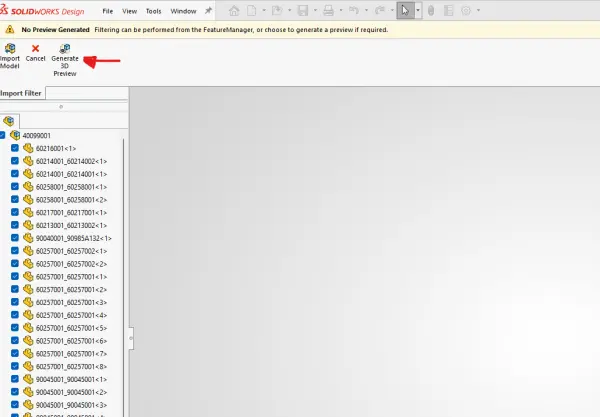

6. 选择 生成 3D 预览，即可查看快速加载的图形预览。

1.
2.

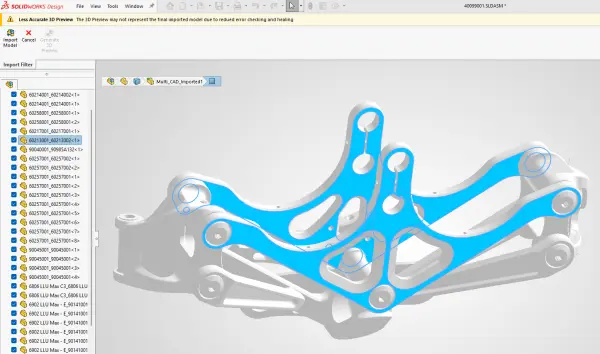

      STEP 过滤器生成预览

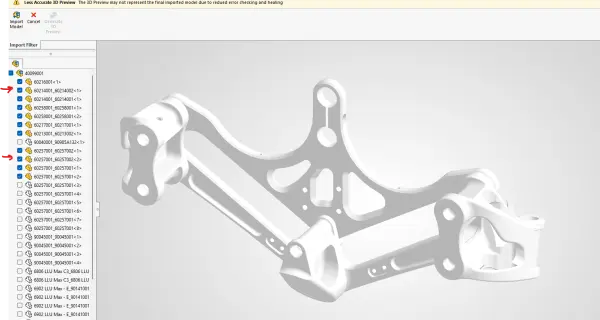

3. 在属性管理器中勾选或取消勾选零部件，以自定义导入内容。
5.
6.
      已选择零部件的 STEP 过滤器

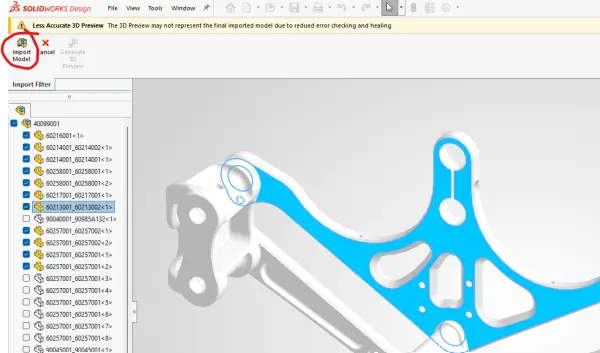

7. 筛选完所需零部件后，点击 导入模型。

1.
4.
      完成 STEP 导入


现在，您的 STEP 文件已根据更多的 STEP 导入设置导入到 SOLIDWORKS 中。如果您经常需要处理 STEP 文件，这是一个立即可行的实用工作流程，能有效缩短打开时间。

何时使用 SOLIDWORKS STEP 导入过滤器

STEP 导入过滤器这一功能，直接解决了设计师在实际工作中遇到的痛点。您不再需要全部导入再事后清理，而是可以自行决定将哪些内容带入 SOLIDWORKS。

它在以下场景中尤其有价值：

> 大型供应商装配体，且您不需要每一个零部件

> 快速预览大型 STEP 文件

> 客户提供的设备布局

> 用于自上而下设计的参考几何体

> 从其他CAD系统迁移数据

> 无需完整导入即可评估设计概念
