在 SOLIDWORKS 仿真研究中使用对称性

文章来源：solidworks代理商-卓盛信息（400-696-5950）

对称性是SOLIDWORKS Simulation中的一项实用工具，具有诸多优势。例如，它可以减少研究中应用的夹具和载荷，从而减少资源占用，并显著加快研究的运行速度。此外，它还有助于提高研究精度。

如果您处理的模型可以利用对称性（例如镜像）创建或设计，那么在仿真中进行研究也同样适用。但是，在仿真中，应用于对称面的不仅仅是几何形状；夹具、约束、载荷和材料属性也会被应用。

对于轴对称模型，有两种选择：基本对称和循环对称。只有当施加的载荷沿径向作用时（例如，罐内压力），才需要使用基本对称。如果载荷沿切向作用，则需要使用循环对称工具。无论哪种情况，楔形切割的角度都必须是 360° 的约数（但不要使用过小的楔形，否则可能会导致网格质量差）。

对称

对称性可以应用于许多不同的仿真研究；但是，不建议在屈曲或频率研究中使用对称性。

为了减少计算时间，可以利用平面对称性，将模型简化为二分之一、四分之一甚至八分之一。

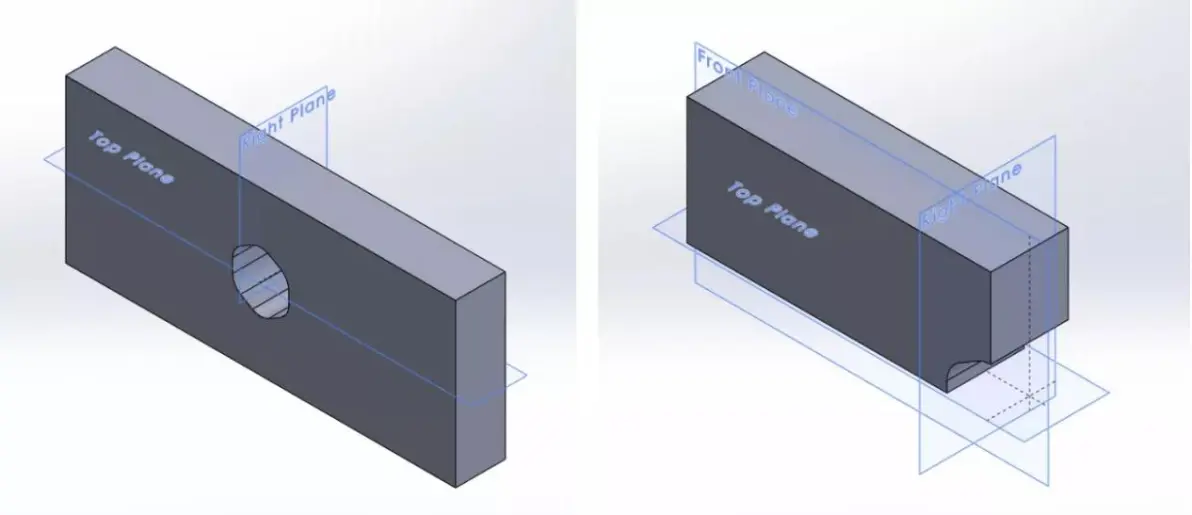

这里展示的是我使用“曲面切割”工具，通过“右”和“顶”两个平面，将一个模型切割成四分之一的示例。这个模型甚至可以使用“前”平面再次切割成八分之一。



将模型划分成各个部分后，我们就可以开始研究了。

在添加固定装置、荷载和约束之前，请记住这些也将适用于其他镜像区域。

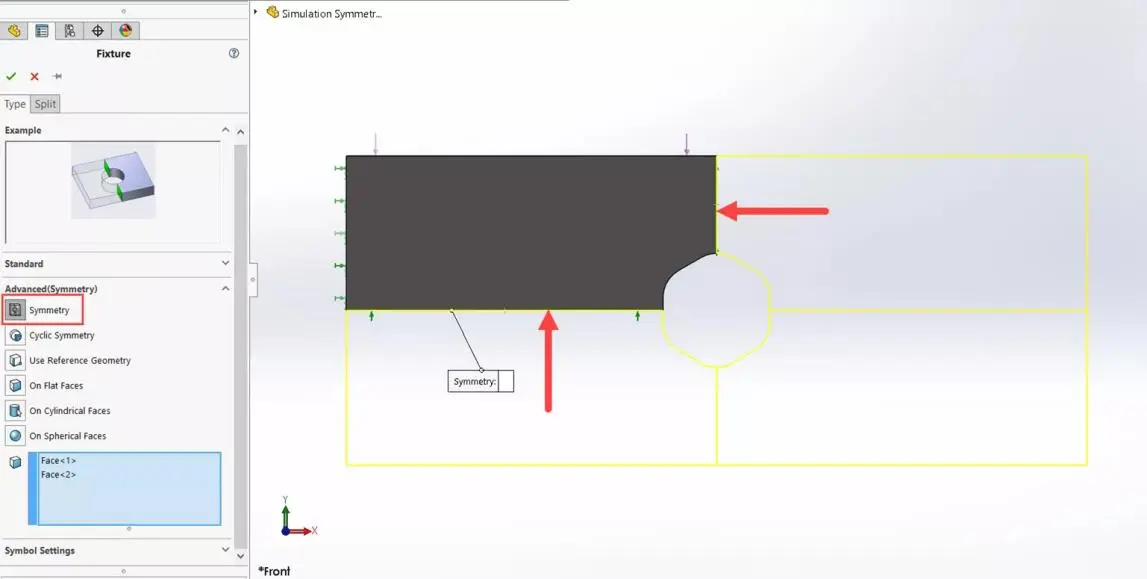

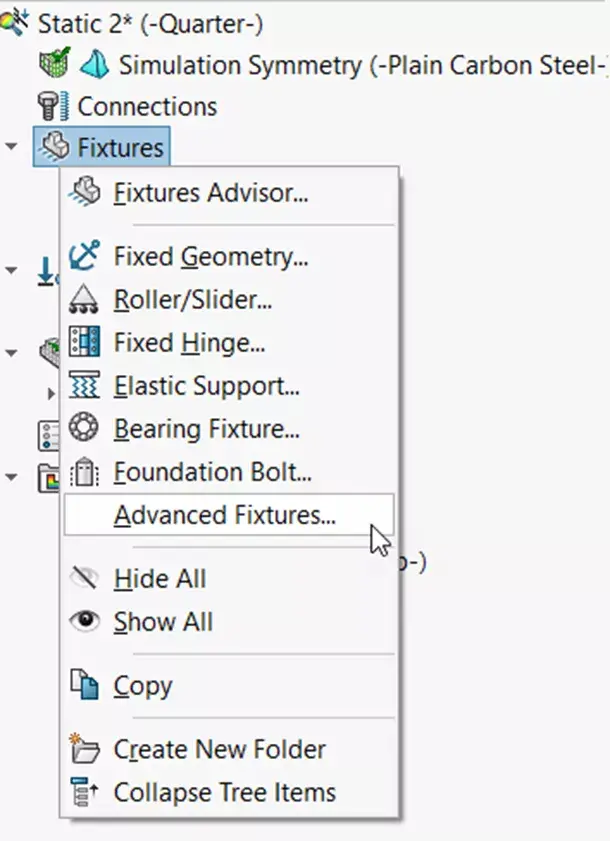

要对研究对象应用对称性，请右键单击“夹具”，然后选择“高级夹具”。从这里，选择“对称”，然后选择模型中所有出现对称性的面。





一旦研究完成，就可以进行整合并运行。



循环对称

循环对称用于轴对称模型。与对称模型类似，所有分段的夹具、载荷和约束必须相同。循环对称只能用于静态和非线性分析。

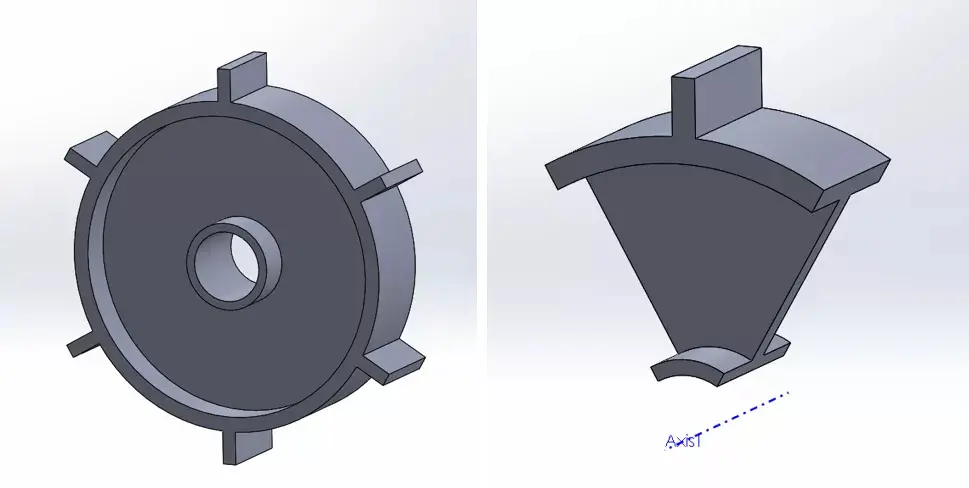

这里有一个由 6 个相同截面组成的模型示例。我将该零件切割成 60° 截面 (360/6)，并确保添加了一个可在研究中使用的参考轴。

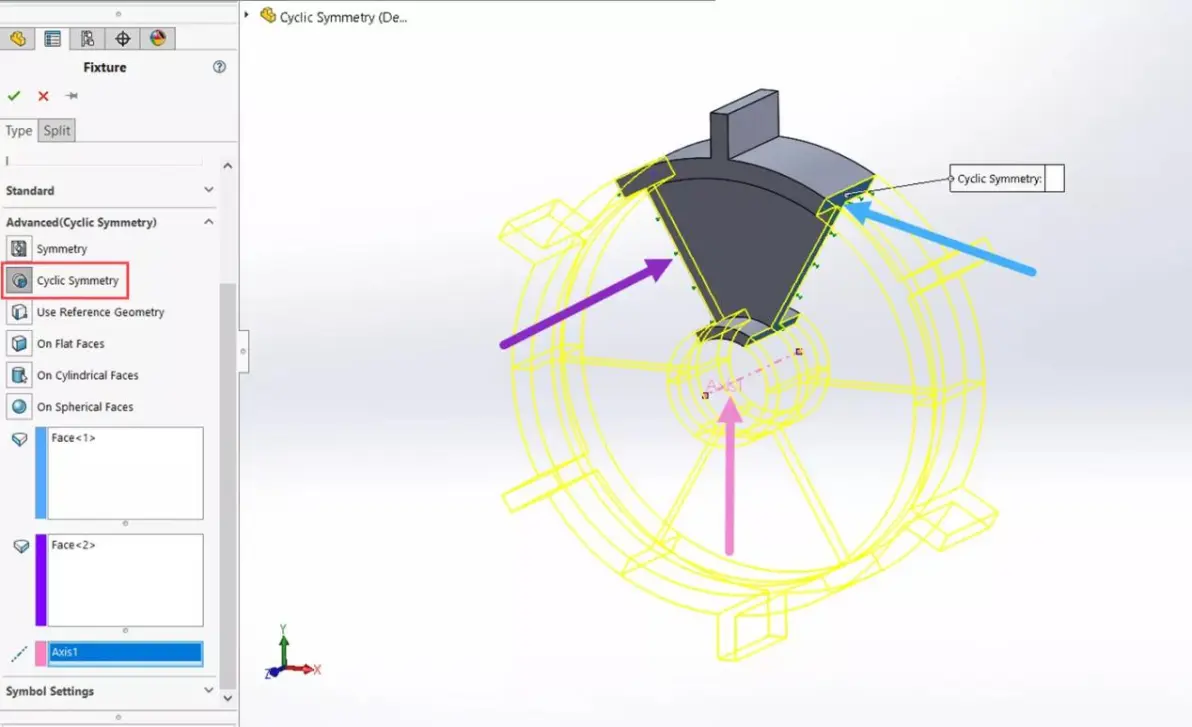

在研究中，添加夹具和载荷。循环对称功能也位于“夹具” > “高级夹具”中。循环对称需要选择三个参数：起始面、终止面和轴线。





一切准备就绪后，就可以将研究成果整合起来并运行了。



查看完整模型结果

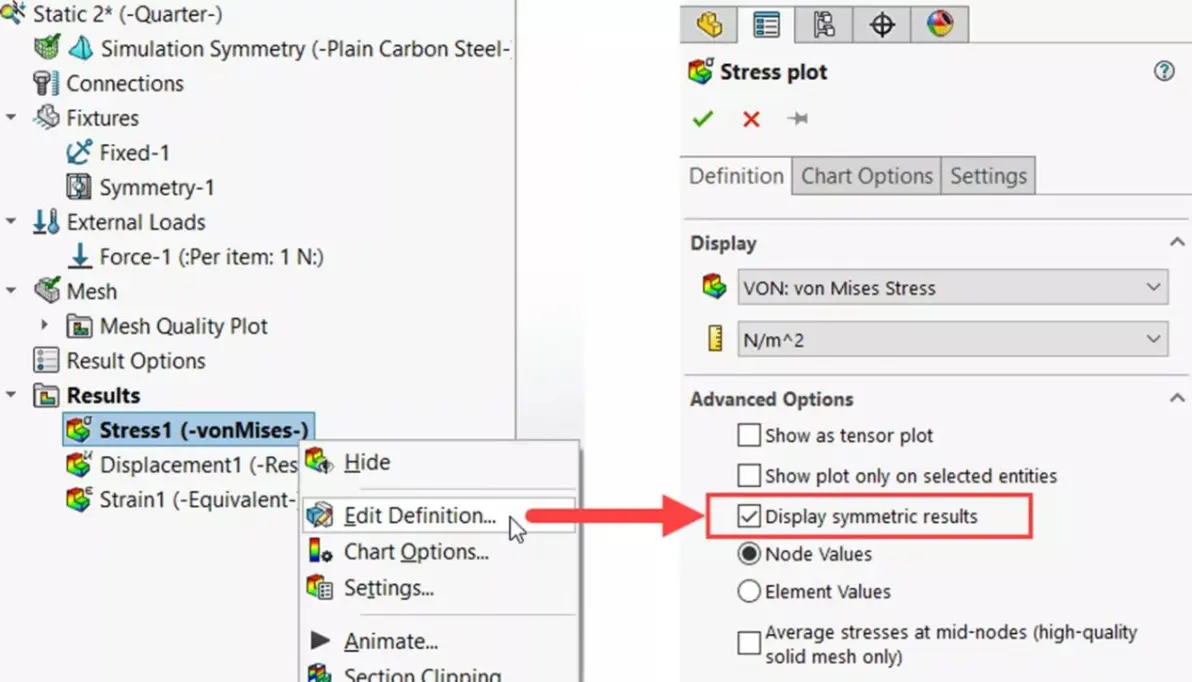

研究运行完毕并显示已运行部分的结果后，您还可以查看整个模型的结果。要查看整个模型的结果，请选中要查看的结果，右键单击，然后选择“编辑定义”。

在“高级选项”下的“定义”选项卡中，选中“显示对称结果”。之后，您可以像分析其他研究一样分析结果。

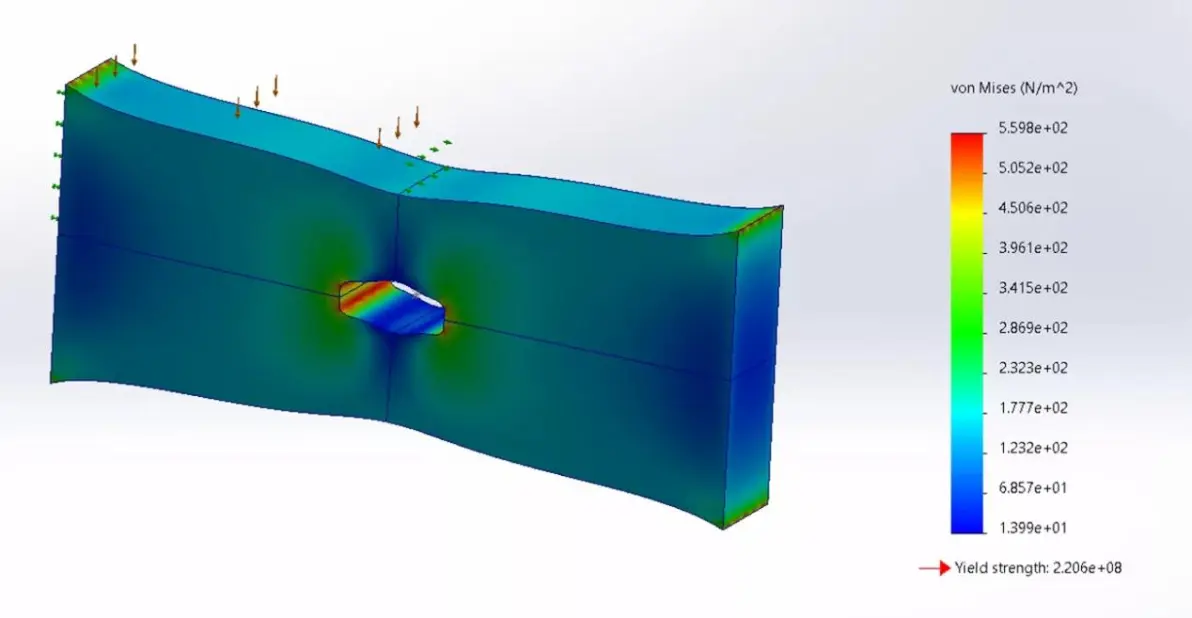

下面的图片显示了上面讨论的两个对称示例的应力结果。

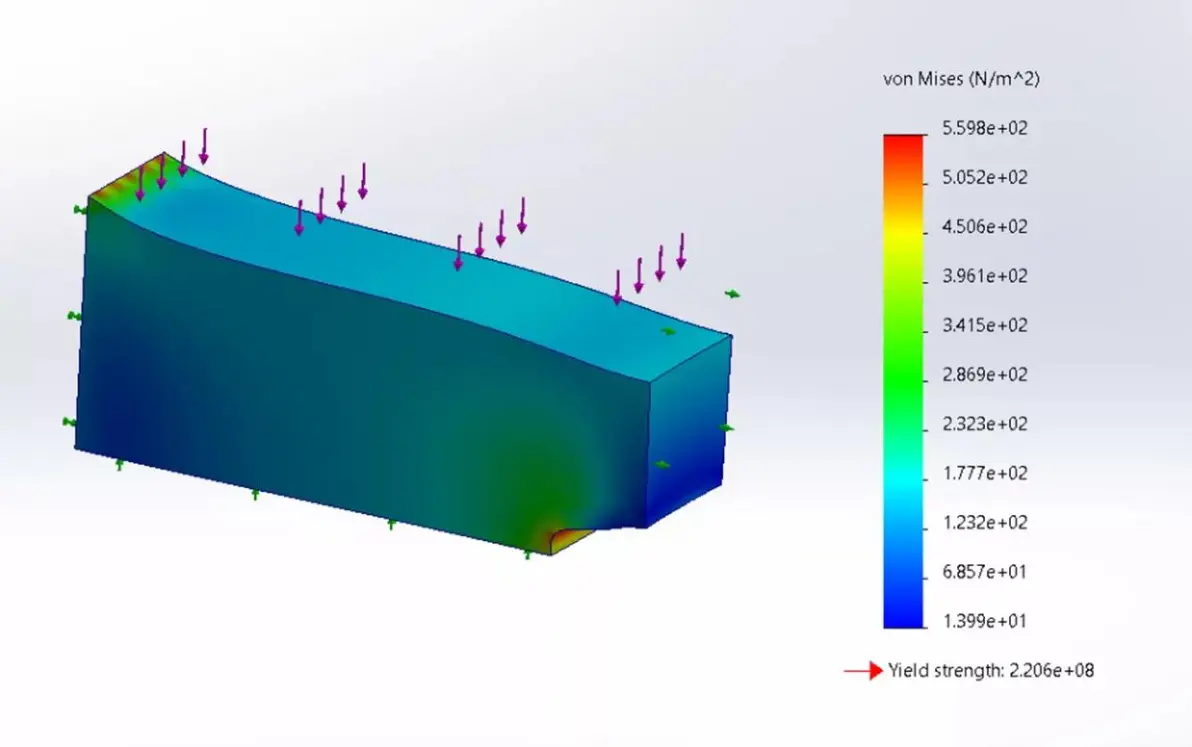

对称示例：

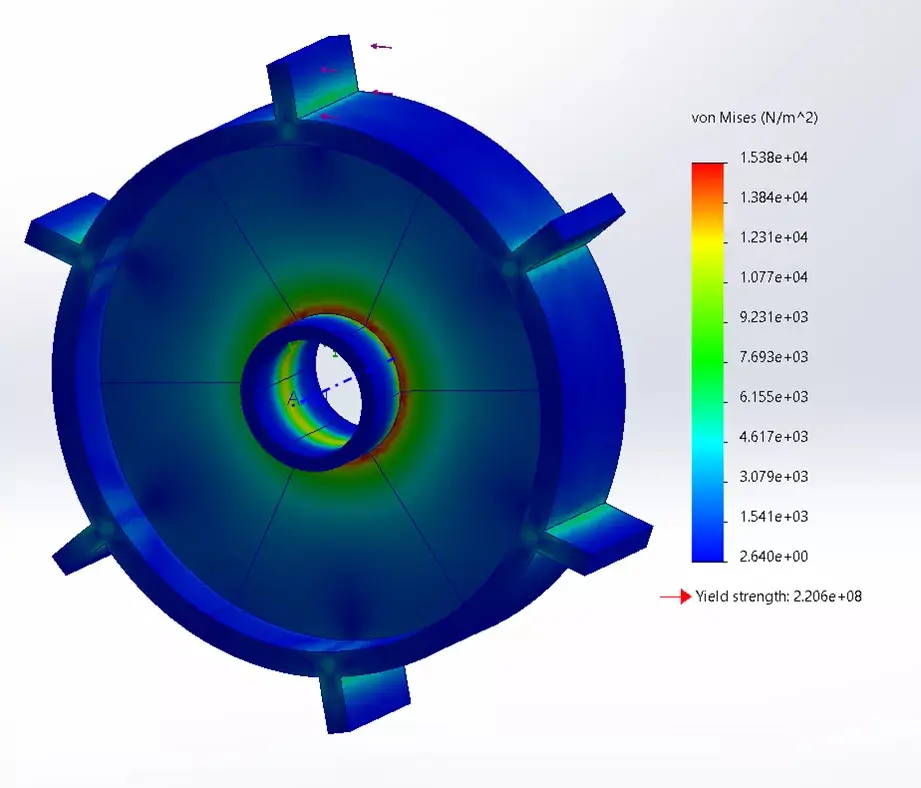

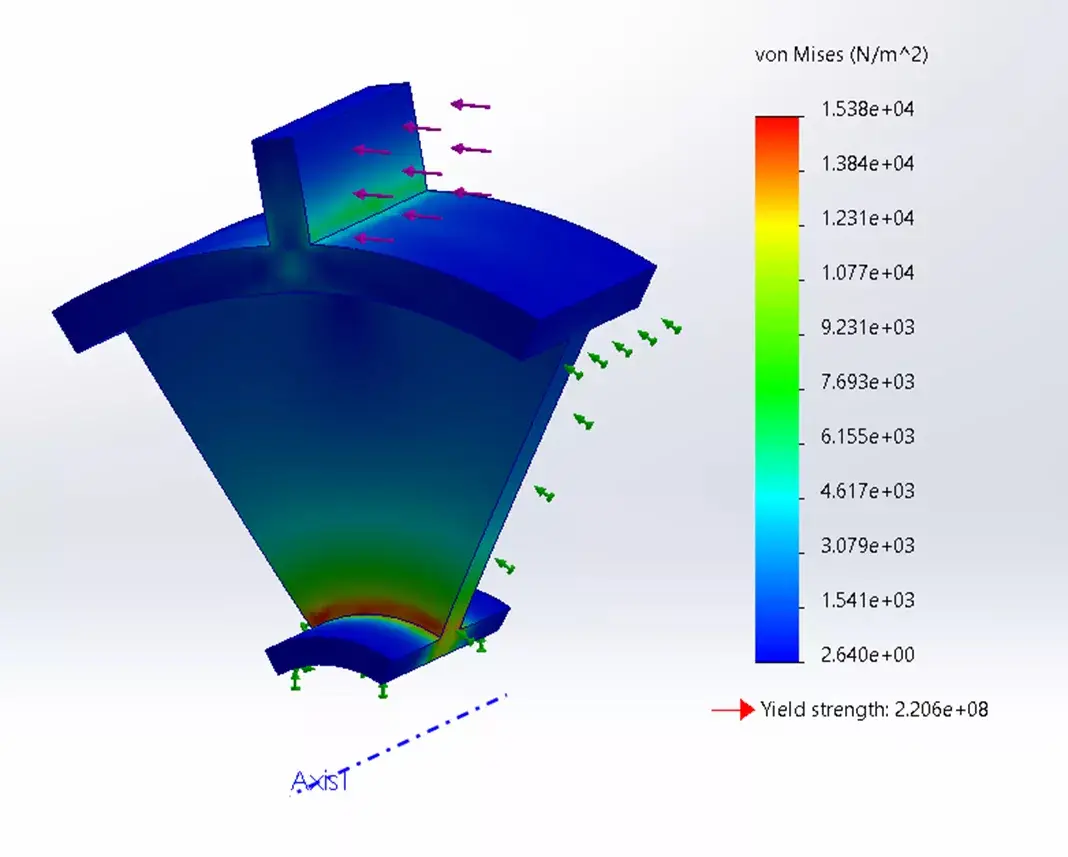

循环对称示例：



通过在SOLIDWORKS Simulation中应用正确的对称技术，您可以优化仿真，并获得更快、更可靠的结果。
