SolidWorks草图报错合集90%问题一键搞定方法

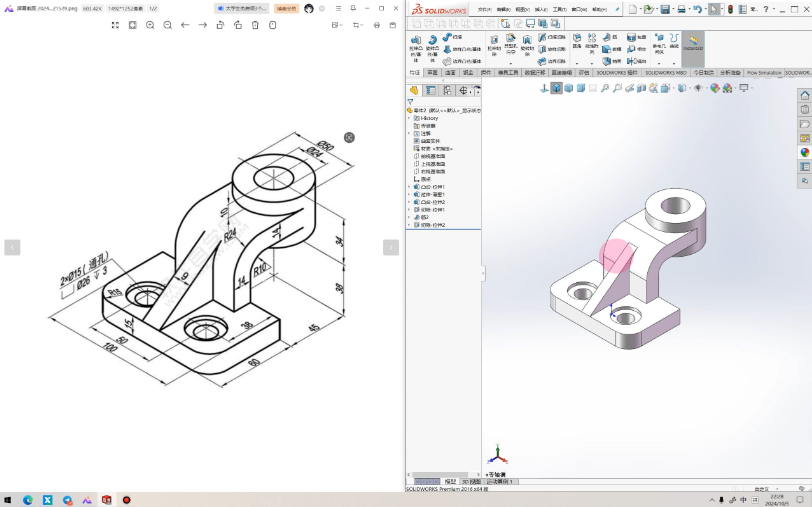

谁懂啊家人们！做SW建模最崩溃的就是草图疯狂报错😭

拉伸失败、线条变红变蓝、轮廓打不开、悬空报错…

反反复复卡半天，进度直接停滞！

整理了全网最全SW草图报错+根源+秒解方法

新手直接抄作业！从此告别草图内耗✨

🎨先记！草图颜色状态对照表

▪️ 黑色：完全定义✅ 正常可用

▪️ 蓝色：欠定义⚠️ 线条可拖动变形

▪️ 红色：过定义/无解❌ 严重报错

▪️ 棕色虚线：悬空参考🫥 参考丢失

▪️ 黄色：约束冲突🚫 求解失败

❶ 线条/尺寸变红【过定义】（最常见！）

💥报错原因

▪️ 同一条线条重复标注尺寸

▪️ 几何约束互相打架（比如直线同时水平+30°角度）

▪️ 多余重合/平行/对称约束，超出线条自由度

✅快速解决

1. 直接Delete删掉红色冗余尺寸/约束

2. 多余尺寸可右键设为从动尺寸（只显示不报错）

3. 状态栏点【过定义】→ SketchXpert一键诊断修复

4. 工具→显示/删除几何关系，批量清理过定义约束

❷ 线条变蓝【欠定义】

💥报错原因

缺少定位尺寸、无基础约束，草图没锁死，随便拖动乱跑

✅快速解决

1. 补齐长宽定位尺寸，端点与原点重合（最稳妥）

2. 复杂草图用【完全定义草图】自动补约束

3. ✅建模习惯：先锁原点，再画轮廓、标尺寸

❸ 拉伸报错【开放轮廓/开环】

肉眼看着闭合，一拉伸就失败！！

💥报错原因

▪️ 线条有微米级微小缝隙（肉眼完全看不见）

▪️ 线条重叠、重复绘制、交叉自相交

▪️ 一个端点共用3条以上线条

✅快速解决

1. 工具→草图→修复草图 自动找断点、闭合缝隙

2. 开启【上色草图轮廓】，空白处就是未闭合位置

3. 检查草图合法性，删除多余重叠线段

❹ 棕色虚线【悬空尺寸/约束】

修改特征后高频报错！

💥报错原因

尺寸/约束引用的边线、基准被删除/修改/压缩，参考直接失效

✅快速解决

1. 筛选【悬空几何关系】，点击替换参考重新拾取

2. 无用悬空项直接删除，杜绝报错堆积

3. 改模型优先改设计树上方特征，避免下游草图崩掉

❺ 线条变黄【求解失败/无解】

💥报错原因

▪️ 尺寸逻辑矛盾（两边之和小于第三边、线段长度为0）

▪️ 多重约束互相冲突，数学上无法生成图形

▪️ 依赖的基准面/基准轴被压缩删除

✅快速解决

1. 修改不合理尺寸参数，消除零长度、矛盾数值

2. 删掉冲突约束，重新梳理草图逻辑

3. 重建失效基准，恢复草图依赖

❻ 无法双击编辑草图

💥报错原因

▪️ 装配体未进入【编辑零部件】状态

▪️ 派生草图、外部参考锁定

▪️ 草图报错堆积，软件重建卡死

✅快速解决

1. 装配环境：右键零件→编辑零部件再修改

2. 解除派生、断开无效外部参考链接

3. Ctrl+Q强制重建，清完报错再编辑

💡万能排错三步法（必记！）

1. 右键报错草图👉【什么错？】看官方精准提示

2. 优先用【修复草图】+【显示/删除几何关系】排查

3. 先删冲突冗余项，少用自动完全定义，避免二次报错

建模效率直接拉满💯 再也不用被草图折磨！

需要的宝子可以收藏备用✅ 随时翻查！
