SOLIDWORKS曲面设计：关键知识点总结

一、曲线

1.1放样曲线的结构

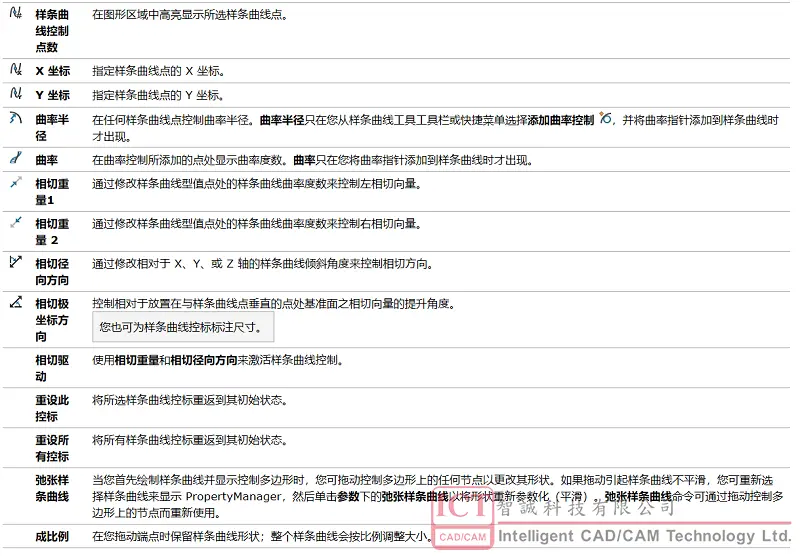

1.2样条曲线属性面板参数详解

二、放样命令属性面板功能详解

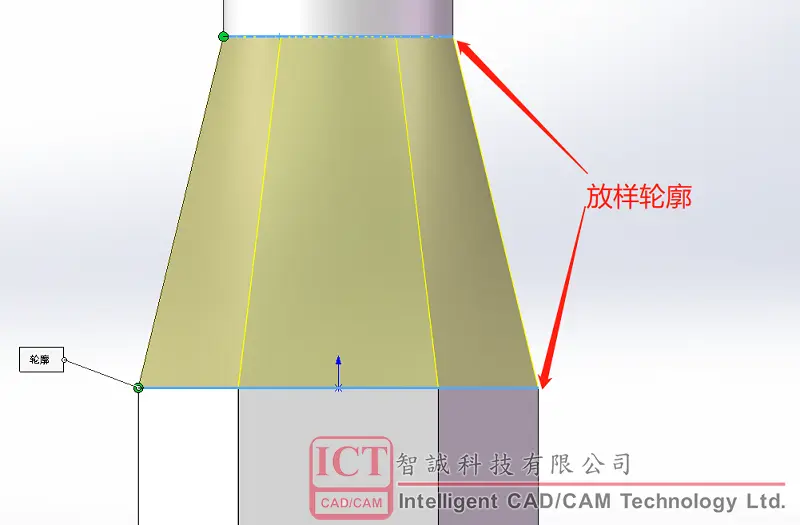

2.1轮廓：决定用来生成放样的轮廓。选择要连接的草图轮廓、面、或边线。放样根据轮廓选择的顺序而生成。

2.2上移和下移：调整轮廓的顺序。 选择 轮廓并调整轮廓顺序。

2.3开始约束和结束约束：应用约束以控制开始和结束轮廓的相切。

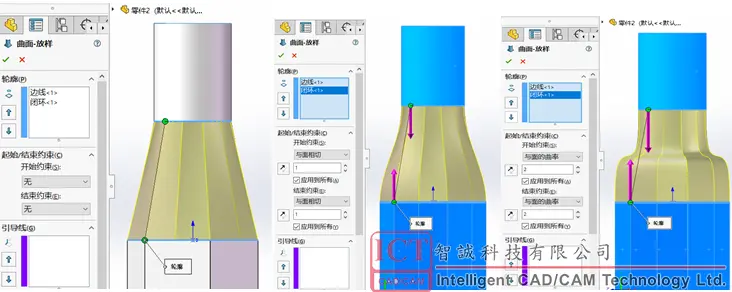

不同状态下的约束效果，依此是：无约束、与面相切、与面的曲率

无约束：没应用相切约束（曲率为零）。

方向向量：根据用为方向向量的所选实体而应用相切约束。 选择方向向量，然后设置 拔模角度 和 起始 或 结束处相切长度。

垂直于轮廓：应用垂直于开始或结束轮廓的相切约束。 设置拔模角度和起始或结束处相切长度。

与面相切：在将放样附加到现有几何体时可用）。 使相邻面在所选开始或结束轮廓处相切。

与面的曲率：在将放样附加到现有几何体时可用）。 在所选开始或结束轮廓处应用平滑、具有美感的曲率连续放样。

2.4引导线感应：控制引导线对放样的影响力

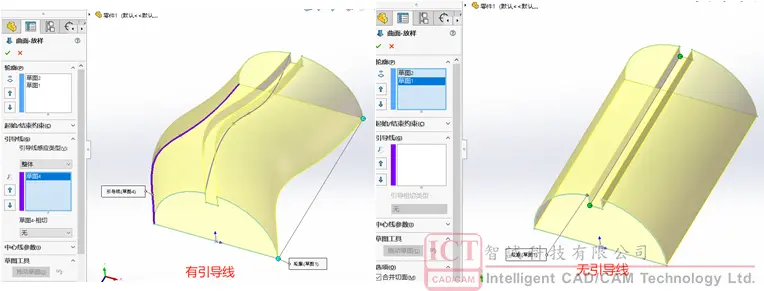

有无引导线控制放样的区别：

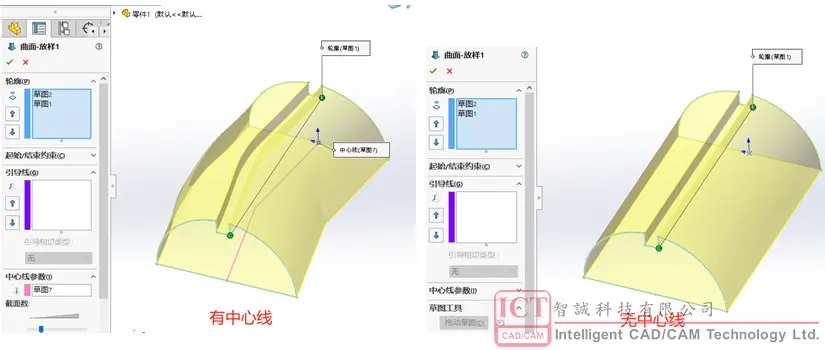

2.5中心线：使用中心线引导放样形状。

有无引导线控制放样的区别：
