SolidWorks强劲剪裁功能的创新应用

你真的了解强劲剪裁吗？原来Solidworks的强劲剪裁还可以这么使用！

01对图元剪裁后如何取消？


1）通常我们可以使用快捷键Ctrl+Z进行取消。

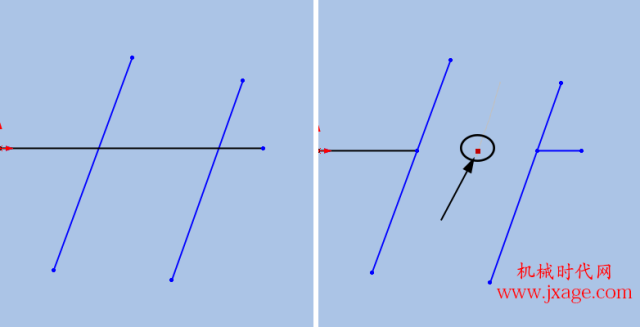

2）细心的人会发现：在剪裁过程中会出现一个小红点，如下图所示。我们只要将鼠标箭头移到小红点上即可取消剪裁。

02强劲剪裁不仅可以剪裁图元还可以延伸图元

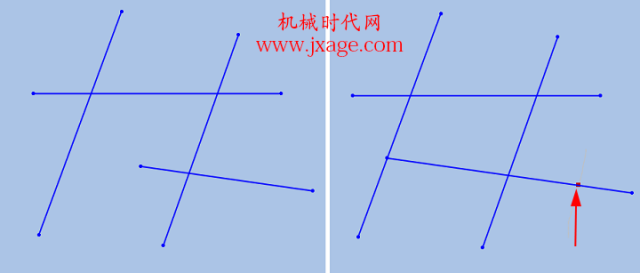

1）如下图所示，左图为原始图元，右图是使用强劲剪裁延伸后的图元。点击剪裁实体命令之后，选择强劲剪裁，在下图红色箭头附近，同时按住shift键和鼠标左键进行拖动，这时我们可以看到被剪裁的图元延伸到下一条图元上。

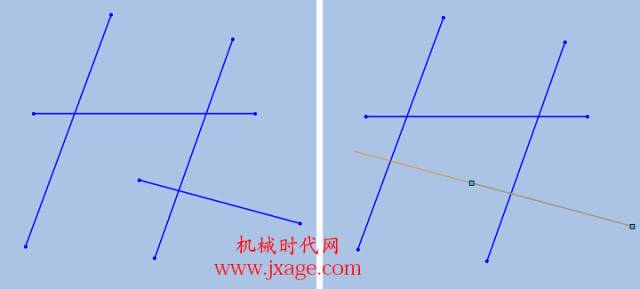

2）选择强劲剪裁命令之后，我们直接选择想要延伸的图元，我们可将该图元延伸到任意长度。
