Solidworks建模案例：螺旋蛟龙叶片的制作过程

本文给大家分享钣金绘制螺旋蛟龙叶片的方法，可以直接展开下料哦！

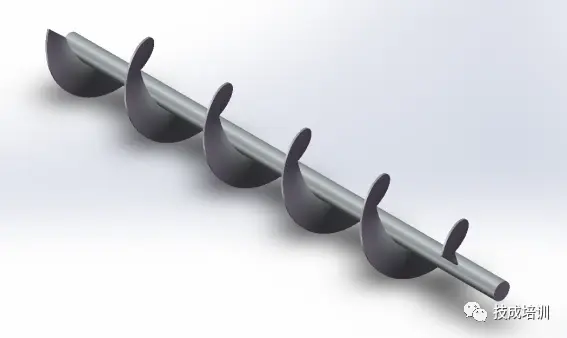

螺旋蛟龙叶片效果图（长500，内径20，外径80，螺距100）

建模步骤

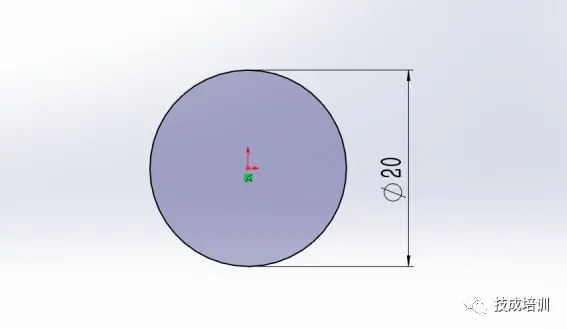

1. 打开SolidWorks软件，新建零件，然后在右视基准面绘制φ20的圆，如下图所示。

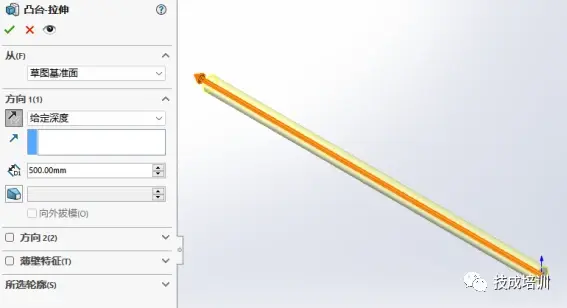

2. 然后将圆拉伸为500长的圆柱

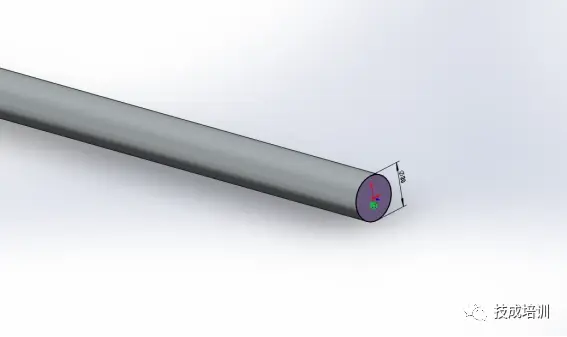

3. 选择圆柱端面，绘制直径20的圆。

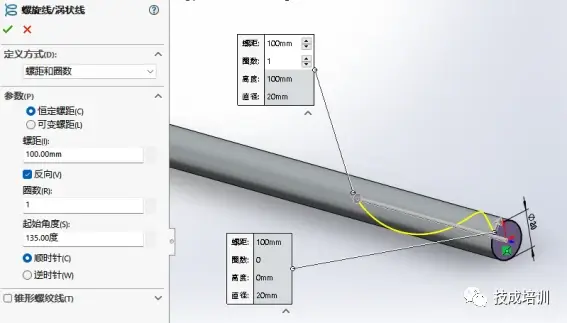

4. 选择螺旋线/涡状线命令，定义方式选螺距和圈数，螺距100，圈数1，起始角度135°，如下图所示。

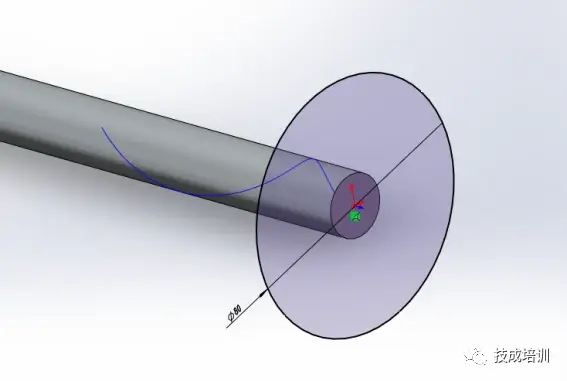

5. 选择圆柱端面，绘制直径80的圆，如下图所示。

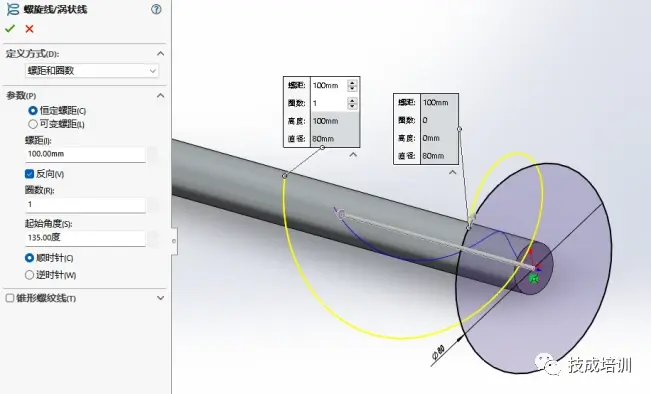

6. 再次螺旋线/涡状线命令，定义方式选螺距和圈数，螺距100，圈数1，起始角度135°，如下图所示。

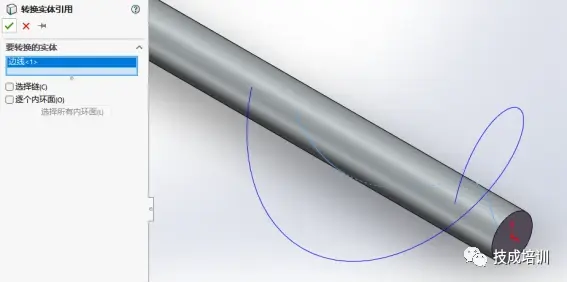

7. 选择3D草图→转换实体引用，要转换的实体选择其中一条螺旋线，如下图所示。

8. 用上一步同样的方法，将另一条螺旋线转换为3D草图，完成后如下图所示。

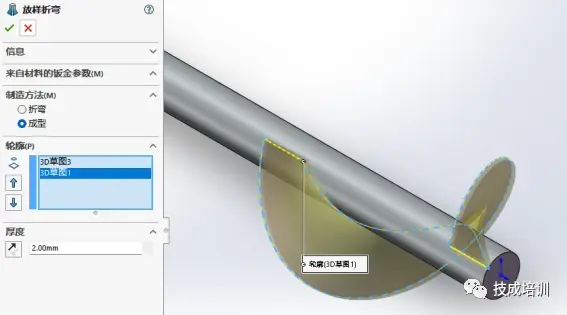

9. 选择放样折弯命令，制造方法选择成型，轮廓选择前面两步转换的3D草图，厚度设置为2，如下图所示

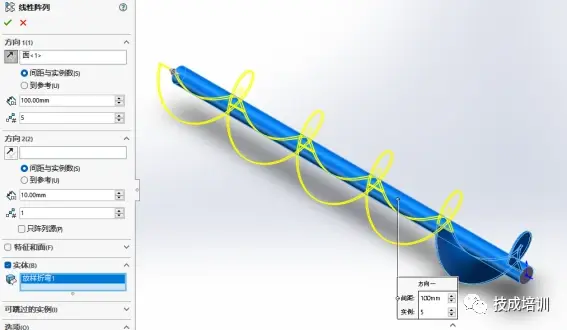

10. 选择线性阵列，方向选择步骤拉伸的圆柱，间距100，数量5个，实体选择上一步生成放样折弯1特征，如下图所示。

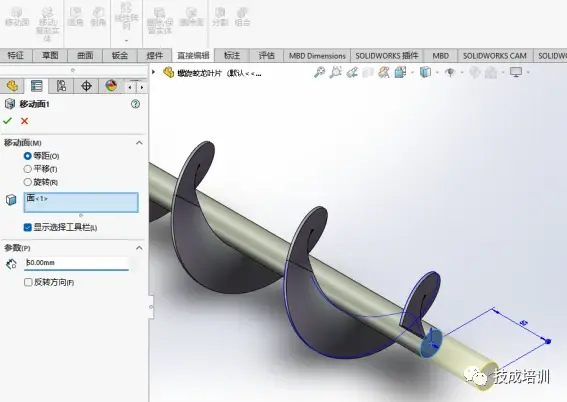

11. 点击移动面命令，选择蓝色面，等距，距离设定为50，如下图所示。

完成后效果如下图所示。

文章来源：技成培训网原创，作者：陈小萍；未经授权禁止转载，违者必究！
