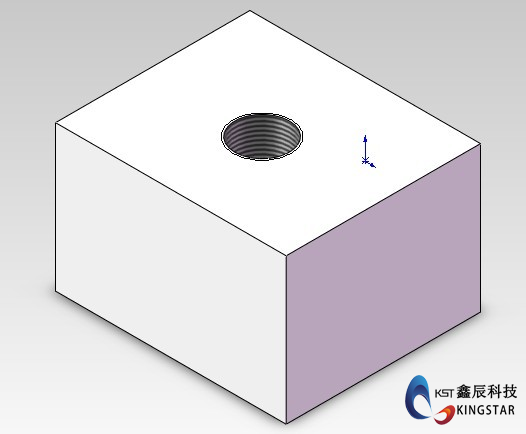

在SOLIDWORKS中，使用螺纹孔向导生成螺纹孔非常方便，如下图。

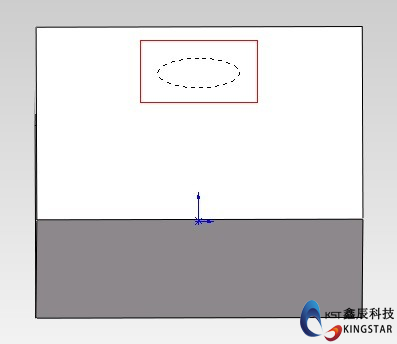

生成后的螺纹孔，在旋转一定角度后，会在遮挡的面上有一个虚线圆，当螺纹孔较多时，会使得界面比较凌乱，如何隐藏这些螺纹线呢?

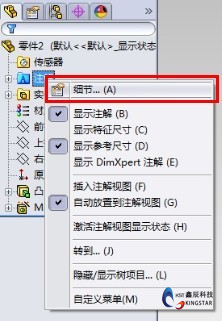

在零件的设计树中，在“注解”上右键，选择“细节”。

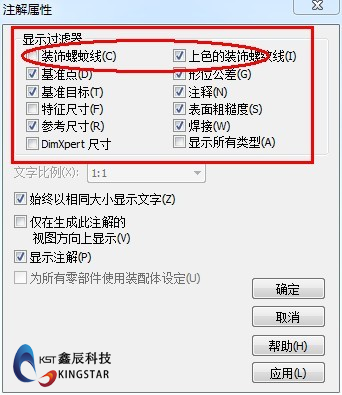

将“显示过滤器”内设置成如图样子，即：“装饰螺纹线”关闭，“上色的装饰螺纹线”打开。如下图：

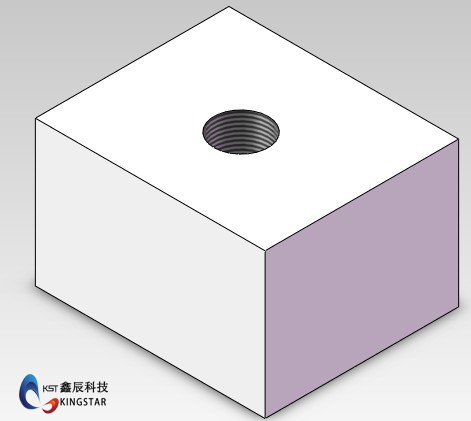

模型显示如下图，“烦人”的虚线圆不见了
