一、零件环境

Step1

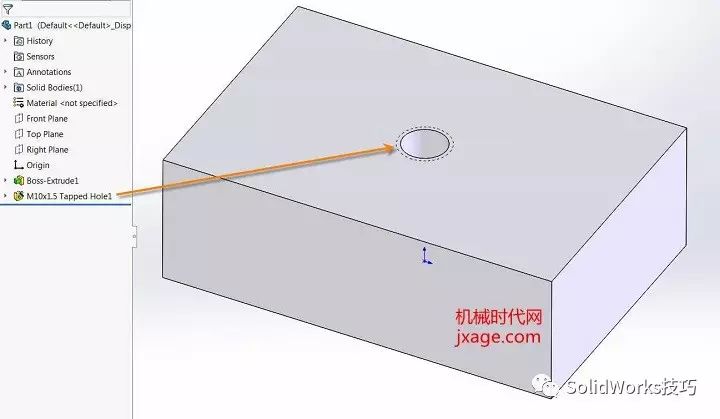

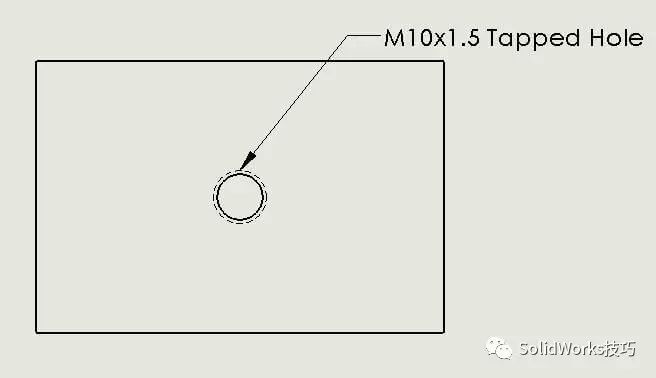

在零件中使用螺纹孔向导功能时，我们可以在孔周围看到虚线，如下图所示：

Step2

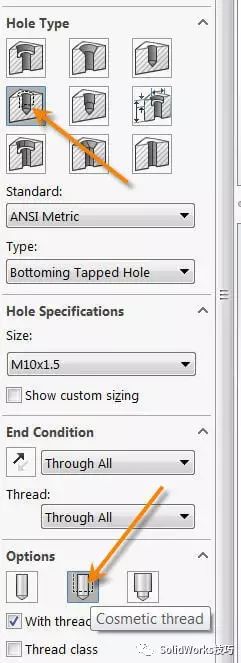

首先必须确认在孔向导添加的是一个螺纹孔，并且已启用了包括装饰螺纹线的选项。

Step3

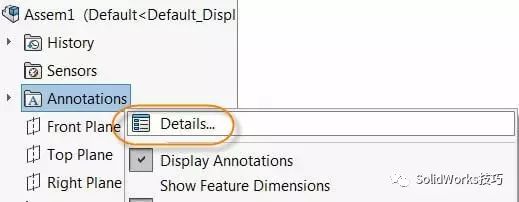

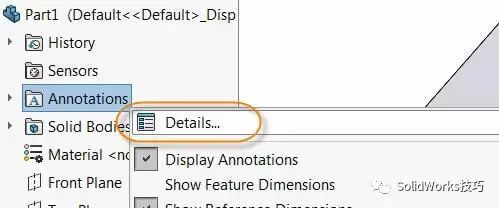

后右键单击设计树中的注释文件夹，并选择细节。

Step4

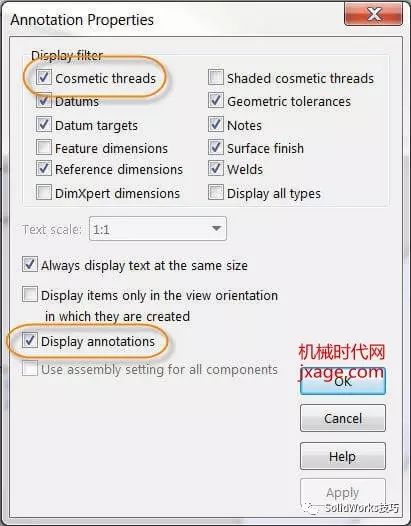

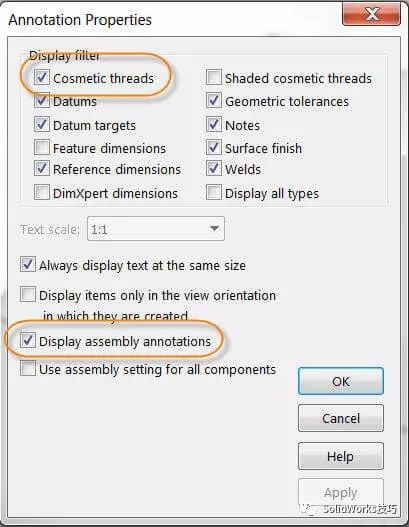

确保选择了“Cosmetic threads”和“display annotations”。如果需要显示孔面上的螺纹，还可以选择“shaded cosmetic threads”。

Step4

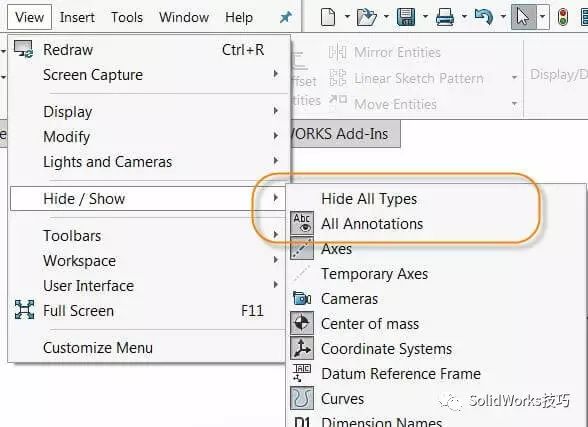

在【视图】菜单下，选择隐藏/显示，选择“所有注释”

Step5

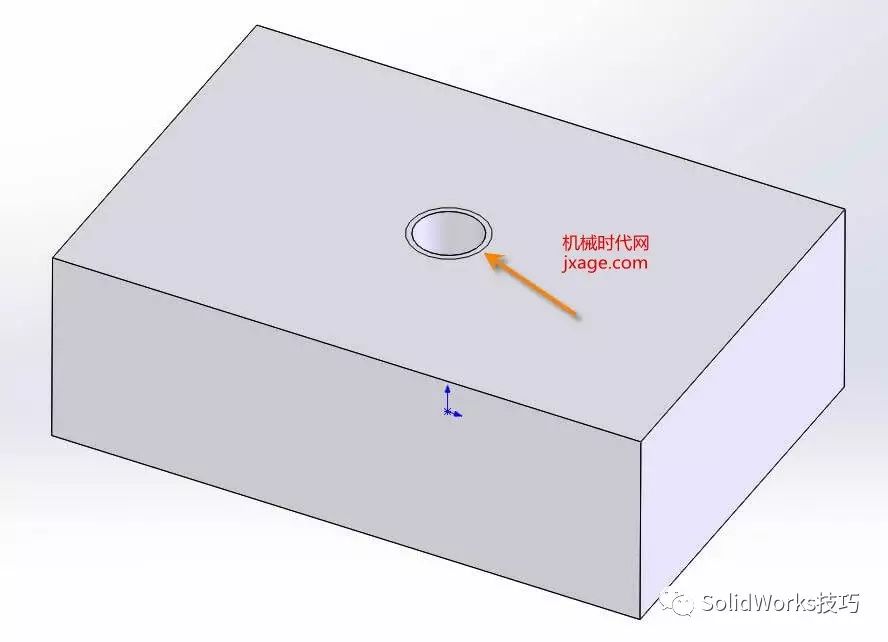

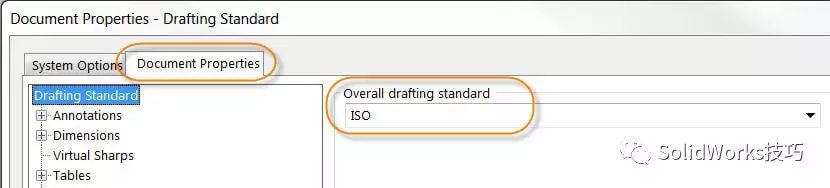

如果您的修饰螺纹以实线显示，则表示您的当前的文档属性设置为ISO标准，更改为ANSI标准将显示虚线。

二、装配体环境

Step1

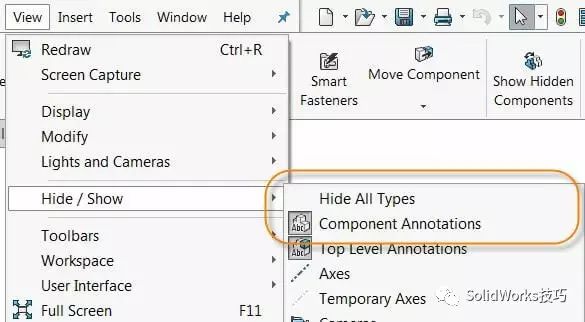

在装配环境中，可以显示每个零件中的装饰螺纹注释。首先确保装饰螺纹在零件环境中可见，如上所述。然后在装配环境中，点击视图>隐藏/显示，并确保取消选择“隐藏所有类型”，并选择“组件注释”。

Step2

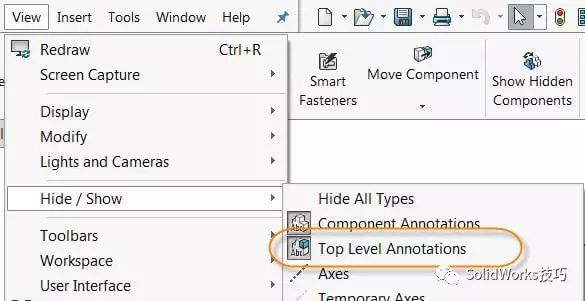

如果直接在装配体中使用孔向导功能，请确保已在视图>隐藏/显示菜单中选择了“顶级注释”。

Step3
您需要确保在装配体中的注释>详细信息中选择相同的选项。

这些选项仅适用于具有Cosmetic Threads的装配级特征。

Step4

如果我们看到装饰螺纹是实线，这表示装配设置为ISO标准，我们可以将零件设置为ANSI标准。

三、工程图环境

Step1

在默认情况下，包含装饰螺纹的零件的工程图将自动显示注释。

Step2

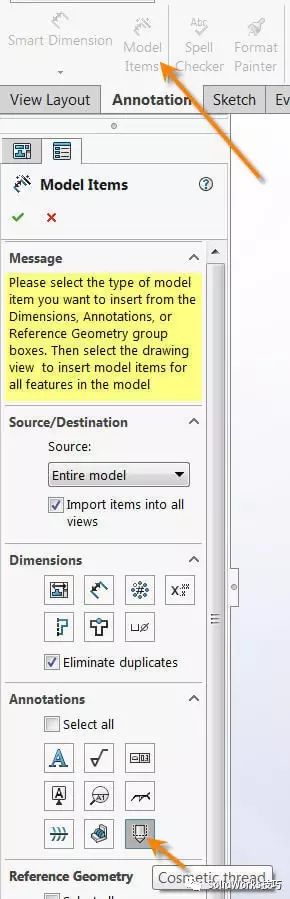

对于装配图，默认情况下不会显示装饰螺纹。我们可以使用“注释”选项卡中的“模型项”将其导入到特定绘图视图中。
