SolidWorks框架设计秘籍:焊件与结构件绘制技巧

分享SolidWorks画框架的过程

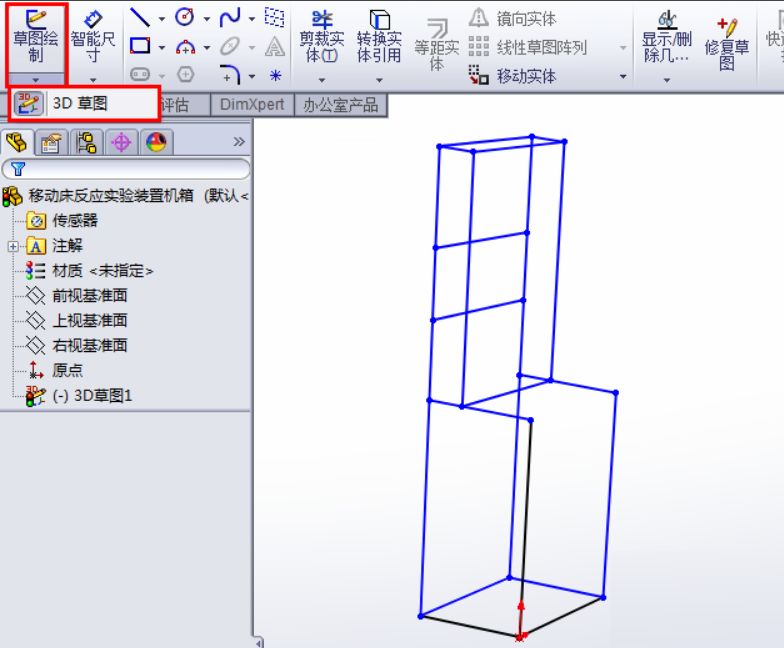

1,新建一个零件,点“草图”——“草图绘制”下拉菜单里的“3D草图”,然后用“直线”等工具画出框架的草图,这里注意空间草绘直线是按照XYZ轴方向画的,如果要改变方向,按Tab键就可以切换了。

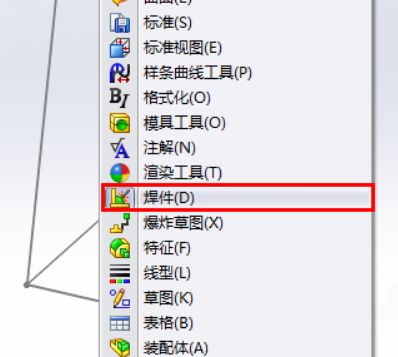

2,在软件上方工具栏空白处右击鼠标,在下拉菜单中找到“焊件”,点击,启用“焊件”工具条,在其上点击“结构构件”。

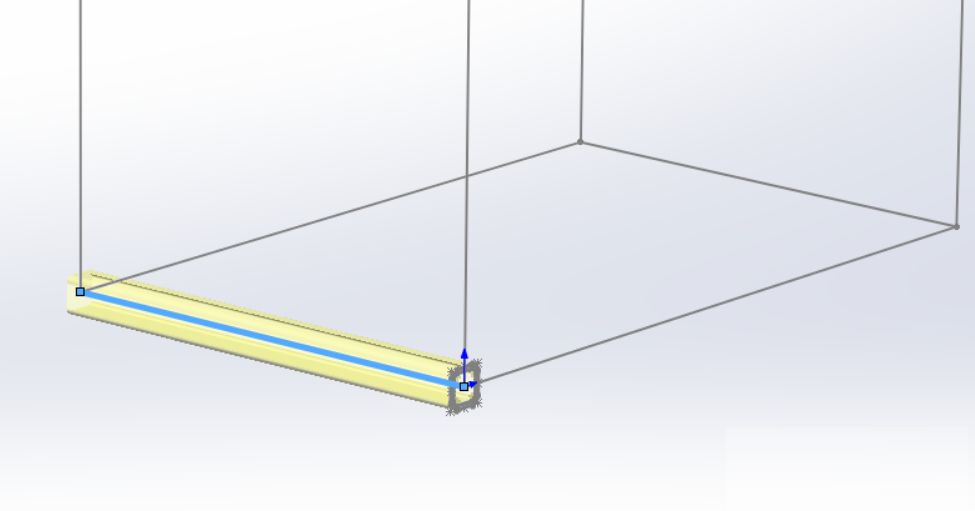

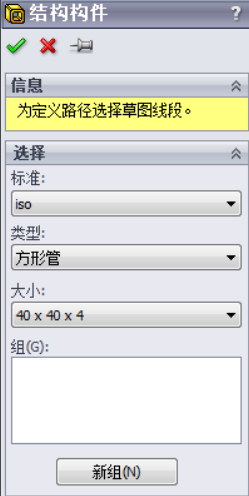

3,选择你所需要的结构件,然后在3D草图的线条上点击,就会自动生成结构件了。这里要注意一下,点线条不是一下全部点完,而是要分组的。比如地面四条一组,其上竖着的四条另一组(点完一组后,点“新组”按钮就会创建新组了),这样管与管的连接处才不会出现错误。

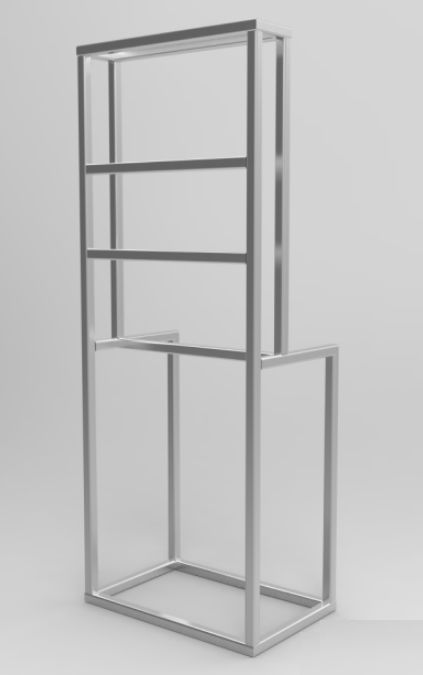

4,所有的结构件都装好后,确定,就可以得到如图所示的框架模型了。可以发现结构件是以所画的3D草图线条为中心线摆放的,所以如果我们所画的线条是弯的,结构件也会顺着草图轨迹弯掉。








免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
