Solidworks中结构构件快速绘制栏杆的技巧

今天给大家分享一些利用结构构件快速画栏杆的步骤。

假如你使用扫描拉伸、拉伸、切除等命令制作栏杆，工作量会很大，而且涉及到手工计算尺寸，而结构构件能快速帮你完成。

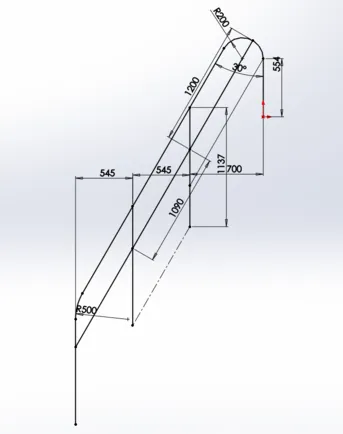

1.首先在前视基准面上绘制这样一幅草图：

2.标好尺寸，定义约束，使整个草图由蓝色变为黑色，即完全定义。

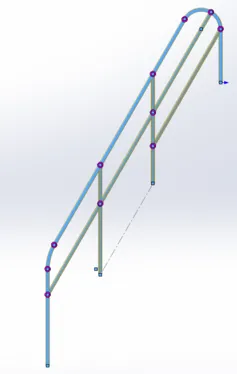

3.插入结构构件，点击下面图标的第一个进入结构构件编辑

由于我们栏杆是空心圆柱形状，但是国标型材库里面没有相应的空心圆柱。怎么办？

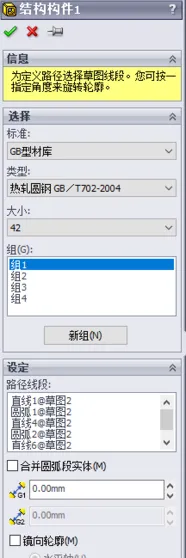

4.没关系，我们可以先选择圆钢结构件，再选择第1步中的草图，生成结构构件后再修改圆钢的草图。

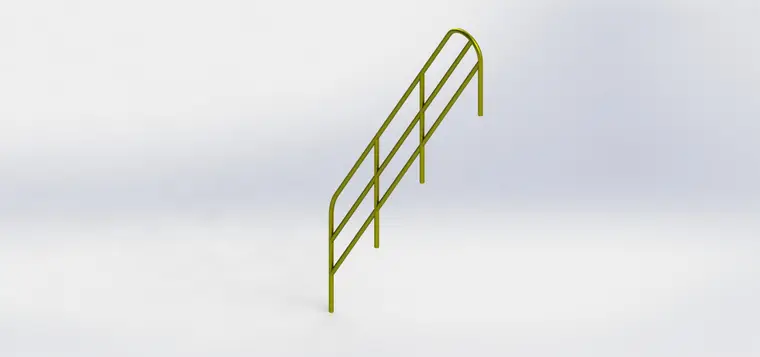

5.最后修改草图后，上色，效果如图
