"HFSS软件从发布以来，经历了三十多年的发展，十几个大版本的更迭，已经形成了三维全波电磁场仿真领域的行业标尺工具，具有精度高，效率高，应用范围广的诸多优点。
这里将HFSS软件从v13版本（2010年底发布）开始，到最新的版本ANSYS 2019R3版本（2019年9月发布）为止的重要新功能进行了简要罗列和总结，供新版本升级以及仿真技术的调研和学习参考"

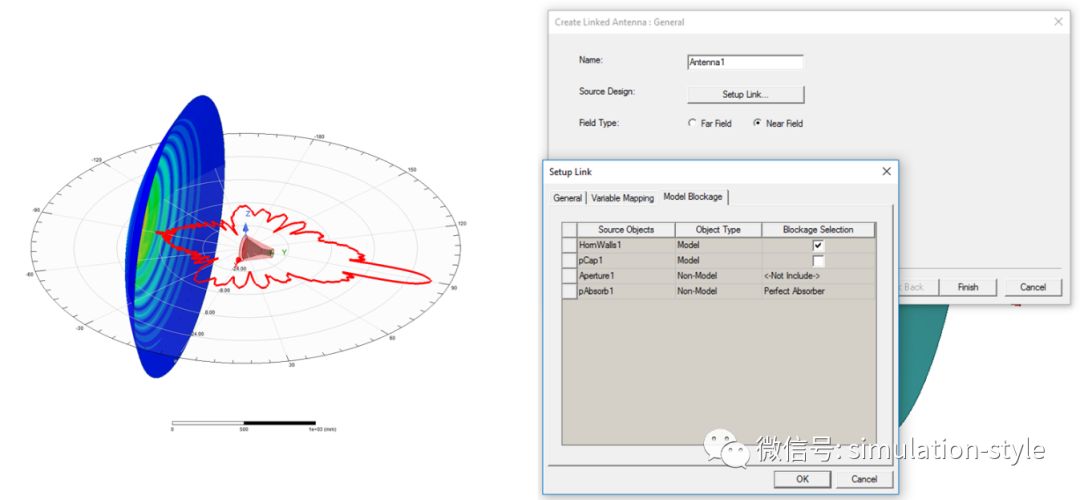

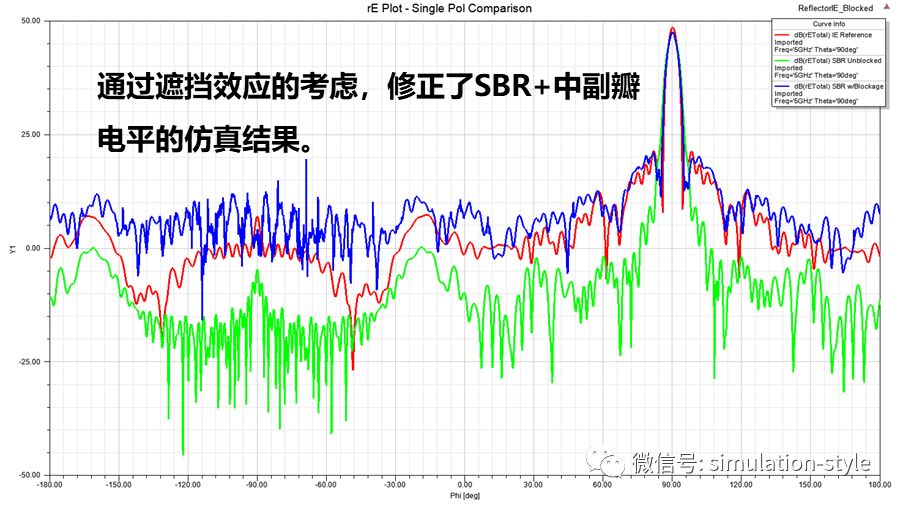

SBR+中导入的天线场源的几何体（金属部分），会对电磁波产生散射；而弹跳射线算法，仅计算被设置为SBR+边界的区域；导入天线原模型中的金属体或Non Model，均可设置 “blockage”；Non Model的几何体可设为“perfectly reflecting ” 或“perfectly absorbing”。

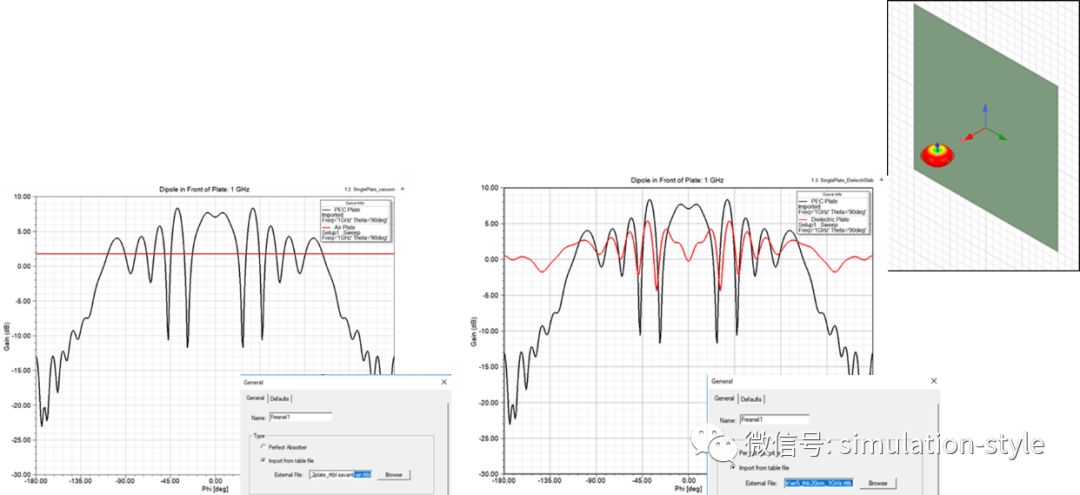

可以定义透射系数/反射系数的边界条件：

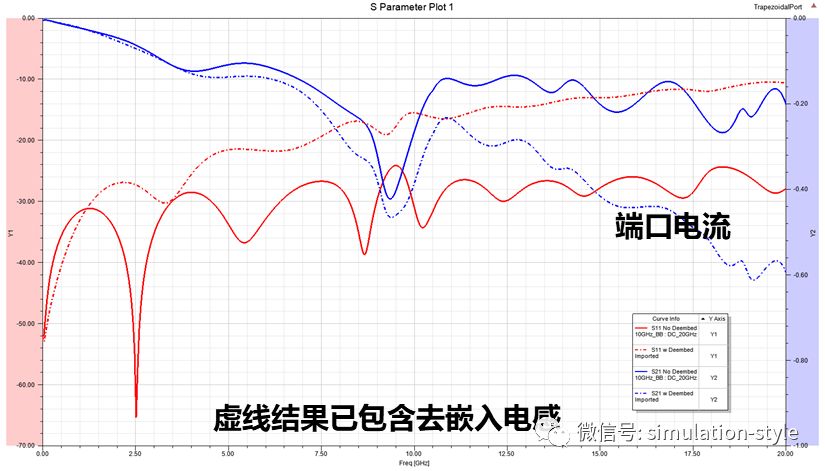

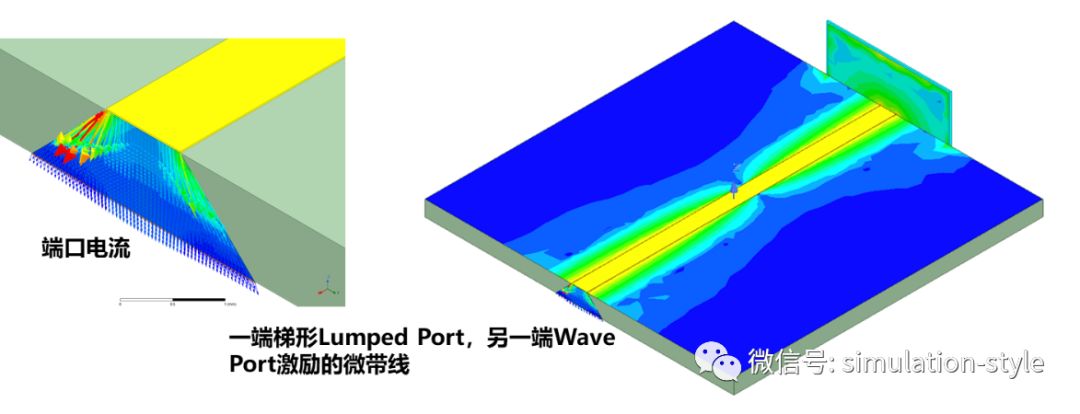

端口面上的面电流分布 J，通过端口的场求解获取；

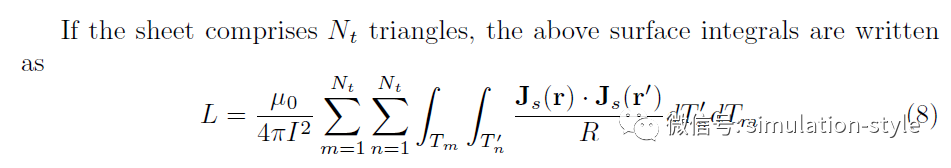

电感L的计算，通过上面的公式，对端口面上的面电流分布 J 积分获取。

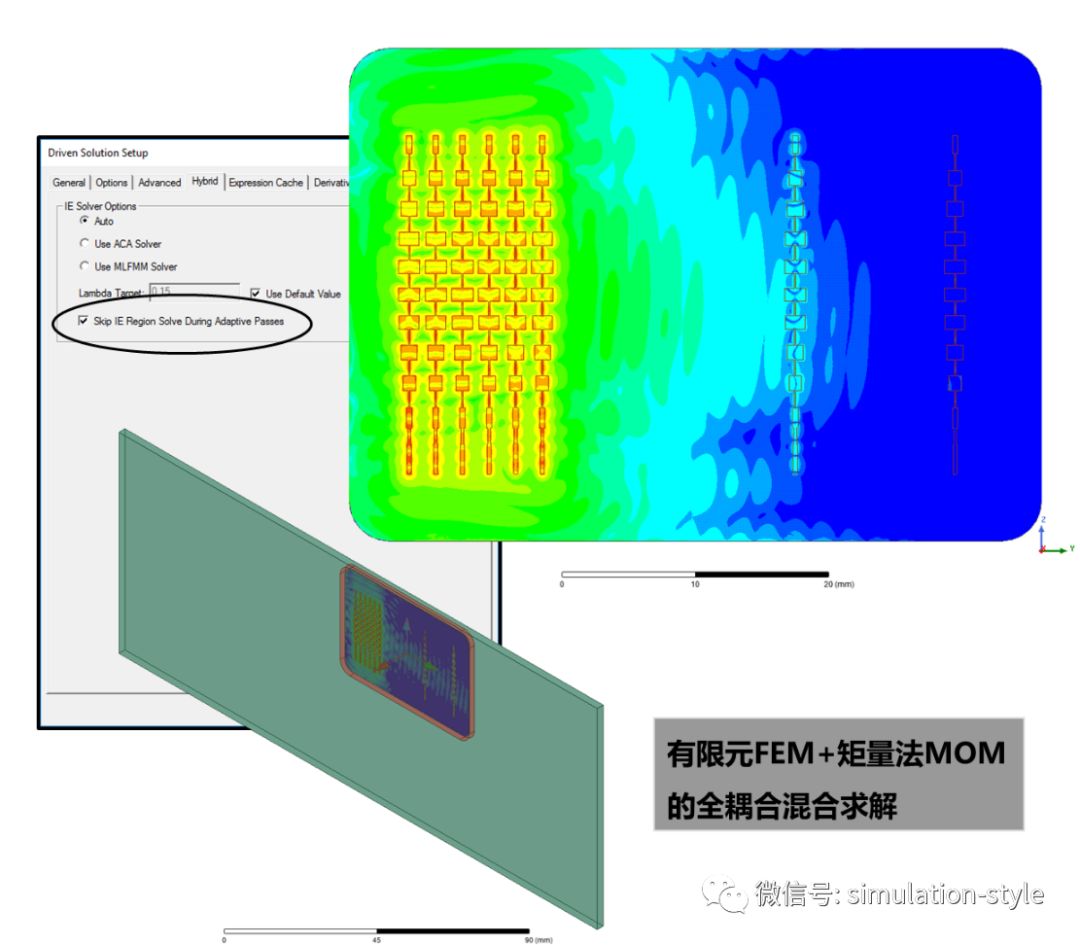

高效的自适应网格技术，可消除无源IE-Region的显式求解，减少自适应网格的资源消耗。

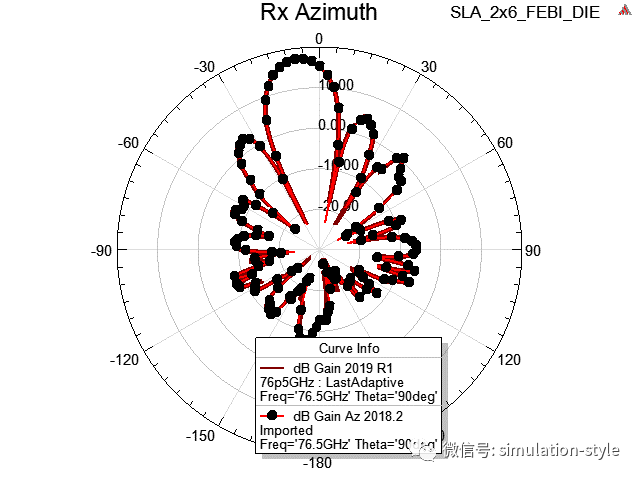

比如案例: 汽车雷达天线的介质罩加载，2 Tx, 6 Rx，2.5mm 厚介质板（汽车前杠），18mm 天线与介质板距离，其计算资源消耗为28 core 工作站，内存 210 GB，采用HFSS 2018.2，62h:26m:14s，采用HFSS 2019 R1，时间为5h:37m:17s，加速11X，结果一致性很好。

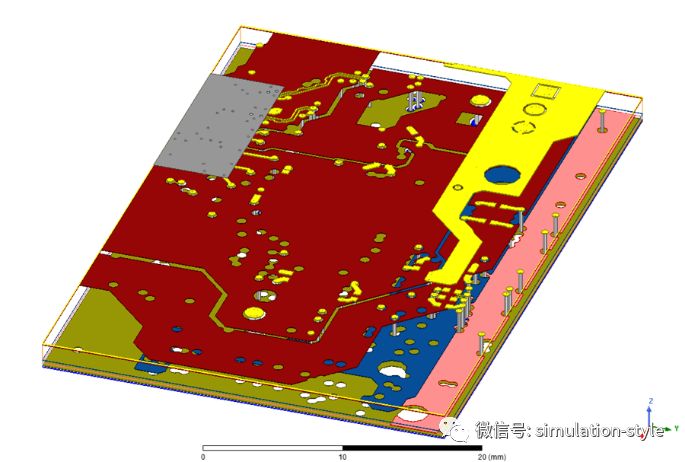

自动创建网格，精确，高效，求解时间与端口数不相关，以低计算开销同时获得所有网络的完整S参数，可高效识别模型中不同尺寸的特征，小间距走线, 蛇形线，精确耦合和隔离。
电子桌面里引入EMIT系统级求解器，基于原理图的编辑器，集成化的分析与结果显示窗口，全部EMIT数据可视化与自动诊断。
可通过数据表或文件导入频变数据，支持CTLE和touchstone 2.0文件格式。适用于3D layout，求解传导和辐射干扰问题非常有用，可通过动态链接与场求解器（如HFSS）耦合。

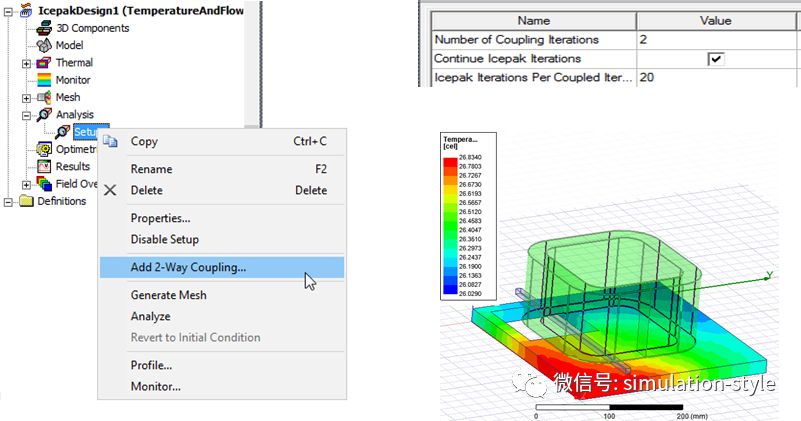

Icepak设计中增加新的耦合仿真控制，用户指定“耦合迭代次数”（“Number of Coupling Iterations”）。增加耦合过程中，继续IcePak迭代的选项设置，每个设计的单个控制，每一步耦合迭代中的电磁损耗更新，支持多个电磁损耗，并且Icepak-Optimetrics 集成。
非图形界面脚本执行，2019 R1的Beta选项功能

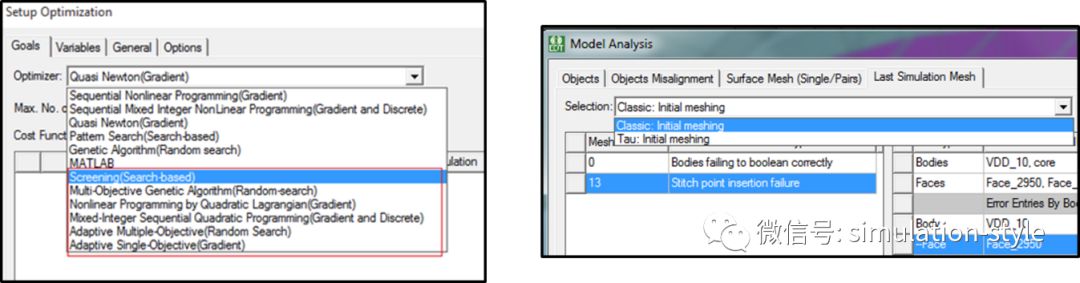

Optimetrics中的DX 优化器，可实现直接优化多种网格剖分类型的网格反馈

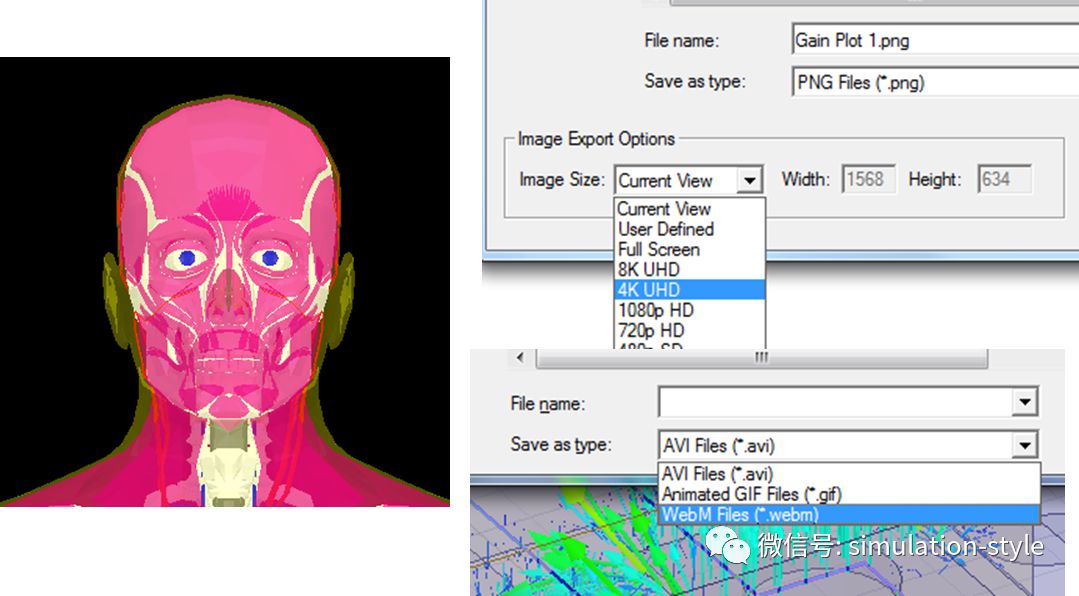

高分辨率图片导出，GUI可实现导出*.png无损压缩格式
动画支持WebM视频导出高质量动画，与基于浏览器的HTML5兼容改进的优化功能有关动图输出参数扫描和DOE支持右键输出动画
3D 部件性能改进，采用二进制ACIS数据，大模型性能改进:部件插入时间提速3x – 4x减小文件尺寸及峰值内存 。Galileo电路板示例: 6s vs 24s 及 20MB vs. 30 MB
模型检查，改进的交叠检查方式，针对层叠结构的专门改进
| 模型 | 检查时间2018.2 | 检查时间2019 R1 |
|---|---|---|
| Model 1 | 24 hr+ | 10 mins |
| Model 2 | 16.5 hr | 51 mins |
| Model 3 | 8 hr | 48 mins |
| Model 4 | 30 mins | 44 secs |
• 生成建模历史
3D原型形状的生成建模历史
简化之后自动生成建模历史
参数化导入或简化物体
• 测量 “Measure” 工具功能增强
柱体, 平面, 曲线等结构的详细信息
• 3D部件的独立实例
新设计的选择性编辑
• 3D 建模器的ACIS 版本更新到28.2
• 更新CAD 版本支持:
CATIA V62018
Creo 5.0
SolidWorks 2018
Siemens NX 12
Autodesk Inventor 2019
Parasolid 31
