"HFSS软件从发布以来,经历了三十多年的发展,十几个大版本的更迭,已经形成了三维全波电磁场仿真领域的行业标尺工具,具有精度高,效率高,应用范围广的诸多优点。
这里将HFSS软件从v13版本(2010年底发布)开始,到最新的版本ANSYS 2019R3版本(2019年9月发布)为止的重要新功能进行了简要罗列和总结,供新版本升级以及仿真技术的调研和学习参考。 "

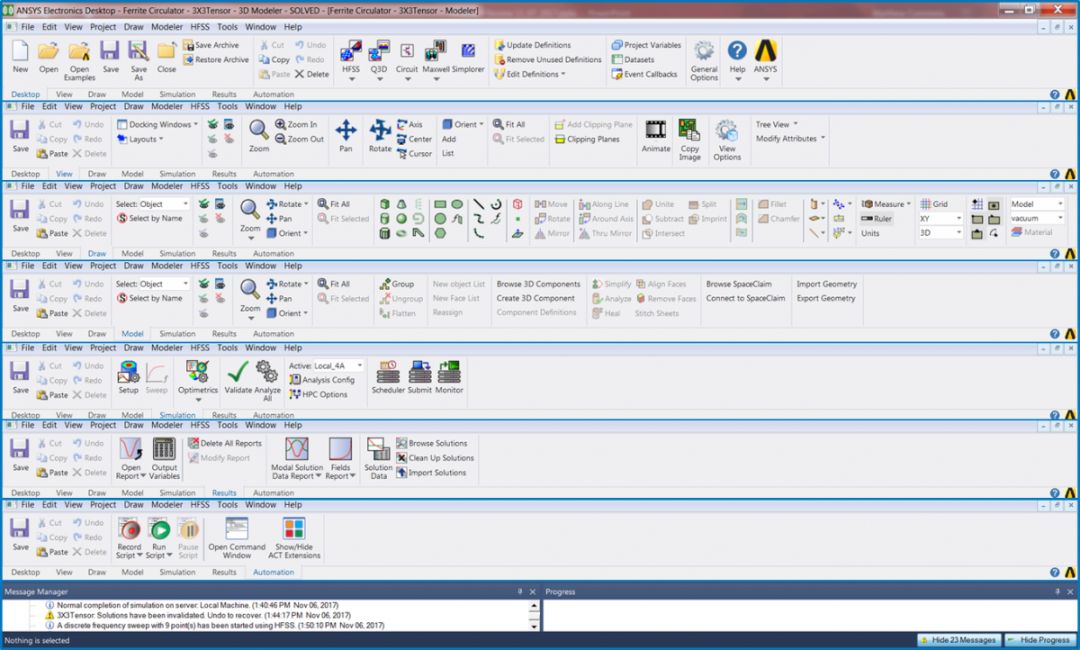

ANSYS电子桌面R19版本采用全新的Ribbon界面,界面更为高效简洁更为友好,流程更为清晰。

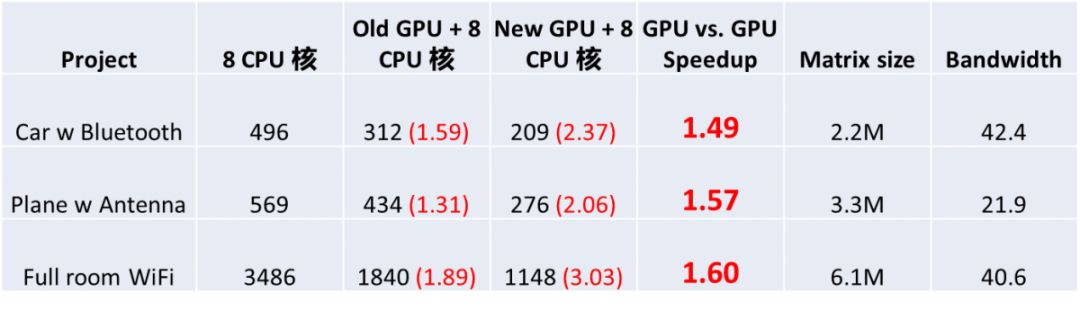

求解速度较早期GPU加速有明显的提升,比8核CPU更快 。

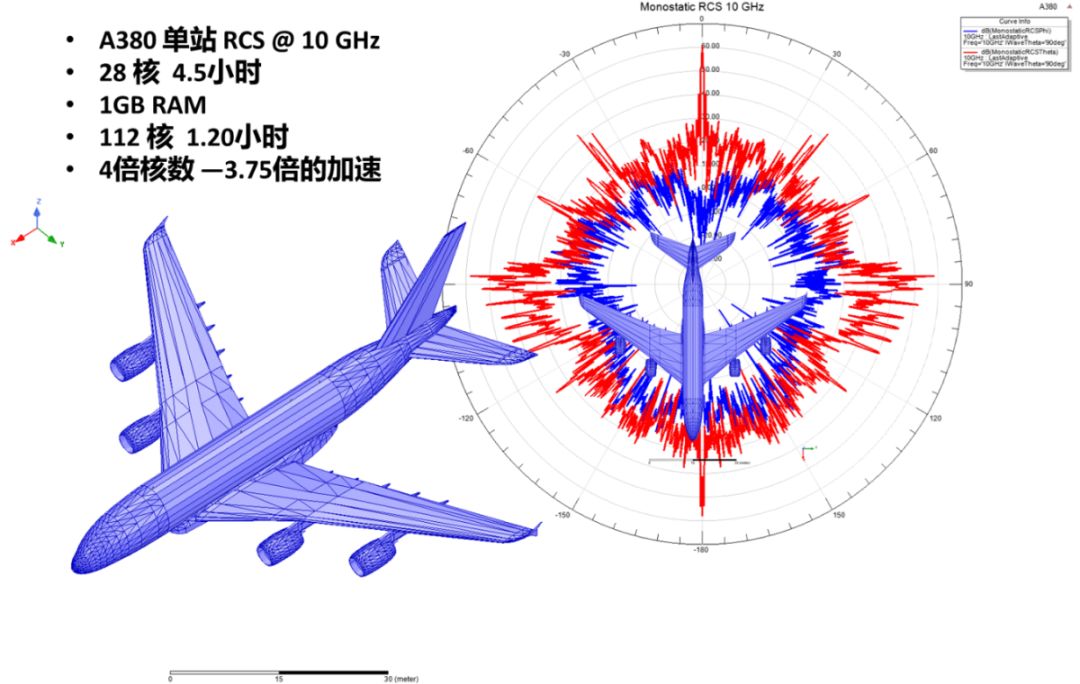

R19版本中,SBR算法将支持RCS求解,且支持高效并行加速计算。

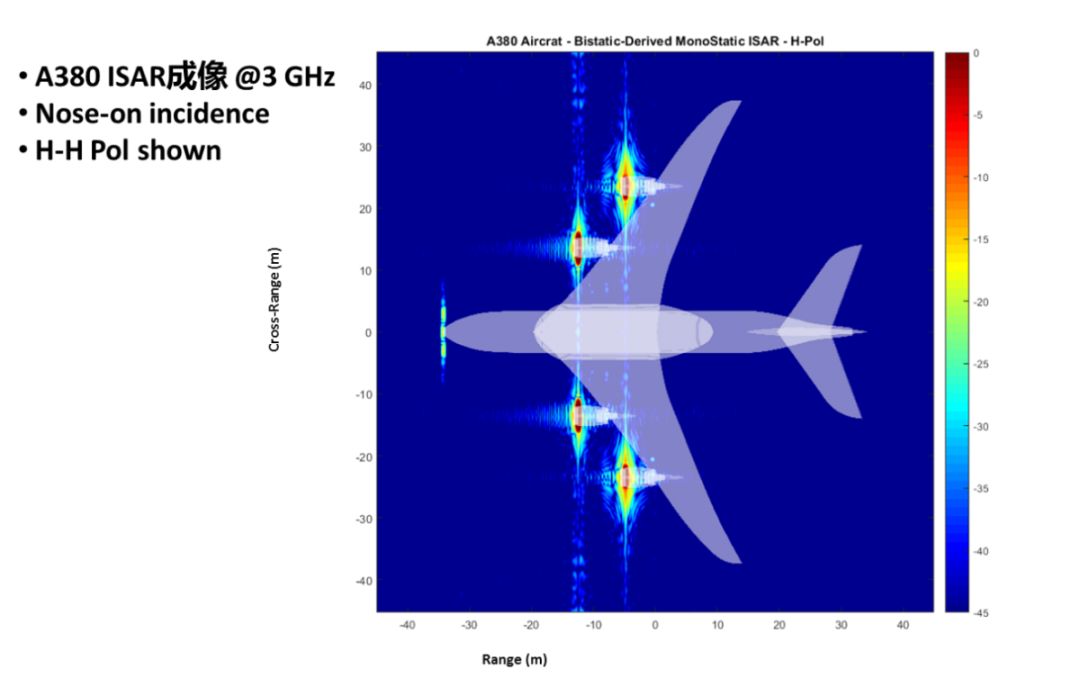

版本中,加入了合成孔径雷达逆成像功能。

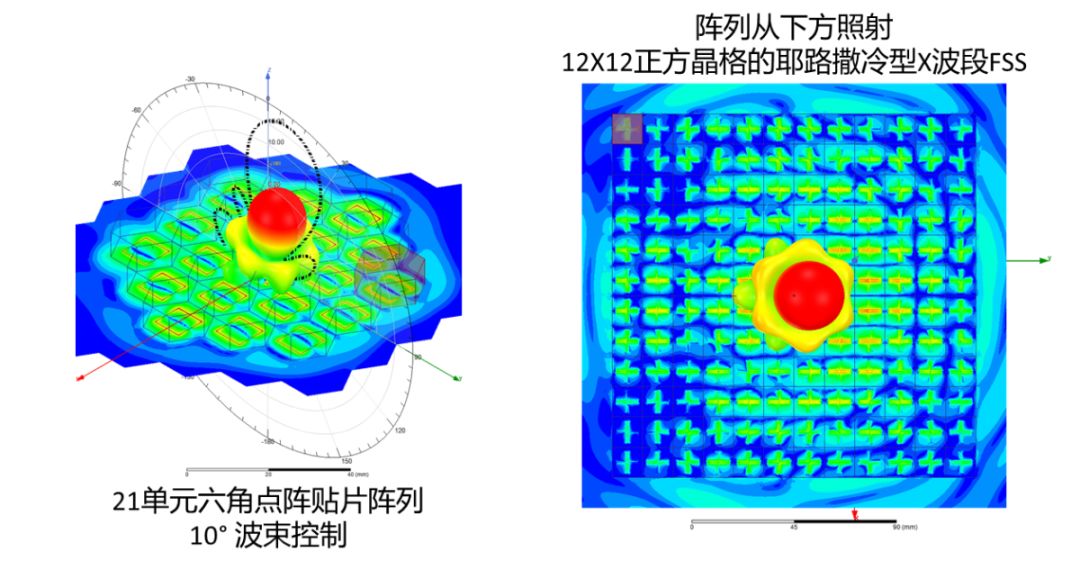

ANSYS HFSS 19版本中的有限大阵列算法(FaDDM)支持近场链接,允许目标设计来自外部,可作为近场源链接,例如,FaDDM阵列可作为不同周期性的FaDDM计算的FSS的入射源。为复杂问题的求解提供了新的空间可能。

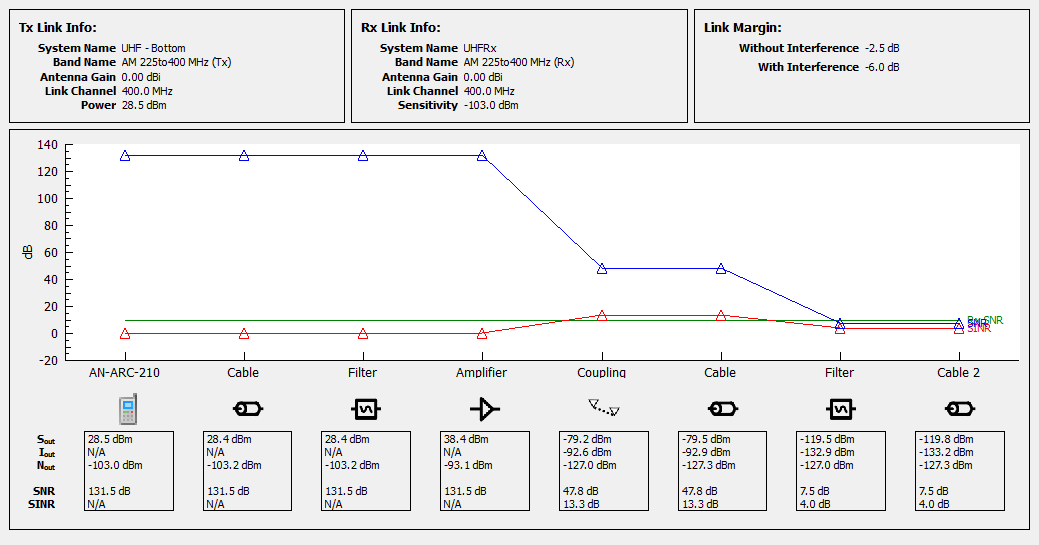

支持RF链路裕量分析报告。
加入两种新无线传播模型(现总共有7种模型),对特定形态信道模型模拟极大提升了能力。
l Erceg - 以地形变化与树木密度作为关键变量的复杂环境中估算路径平均损耗
l Log-Distance –Friis自由空间路径损耗,可根据环境类型定义更通用的路径损耗指数
l 模型选择/隐藏/可见
大规模DSO无需共享驱动,DoE分析支持DX灵敏度,显示范围带单位。Optimetrics优化分析中,变量始末范围默认设定,输入变量的精度提高 。
3D Component可在工程中直接编辑,无需保存到本地文件夹中。所有相同3D Component编辑完成后可以同时更新,Definition Status表明此3D Component是否在编辑,保存路径中的原始3D component不受影响

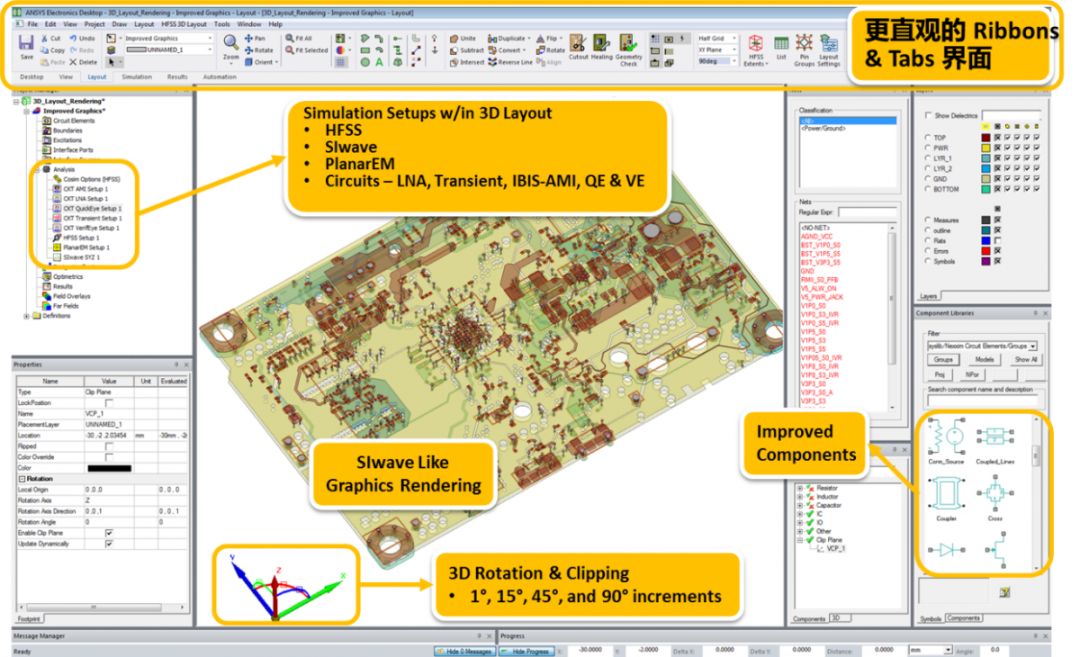

Gerber RS-274X转换导入支持Autodesk Eagle & KiCad EDA,同一表面的上下粗糙度分别设置,电容库浏览器更新,电容器Touchstone插值,LNA及其他导入的TDR求解。提高Phi初始网格成功率,网格前处理速度提高2倍以上。
CPM自动导入HFSS & Siwave,3D Layout自动关联Transient and LNA求解。
HFC自动三级别分布运算,包括多个扫参变量,多个频点,多个求解进程 。HFSS 3D Layout支持自动CPM流程。

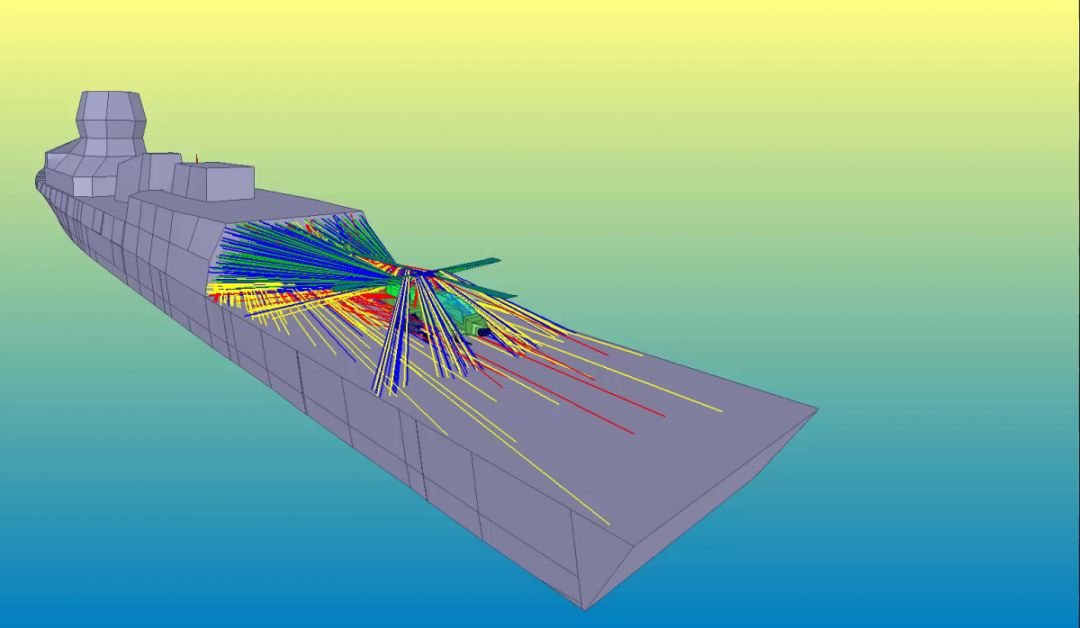

VRT功能可实现动态的射线寻迹,形象直观的分析大载体平台的电磁辐射和传播问题。
