HFSS高低版本文件兼容性小贴士

目前本人正在学习使用用于HFSS的matlab API,这东西简单点就是用matlab编写脚本vbs,然后在HFSS上运行,就可以执行系列操作了,这些操作就包括建模

采用vbs建模的话,就可以在HFSS不同版本都建立同一个模型,不过,这种方法的价值,在只有在仿真项目的模型比较复杂,且需要重复使用,仿真项目具有不断优化的价值的情况下,才能体现出来。就好比是,编写算法程序,是为了解决一类问题,而不是一个问题。



***************************************************************

其一,目前本人有2019,,2021,2023版本,尝试发现,2019版本可以直接打开2021版本,2019与2021版本均不可以直接打开2023版本的HFSS文件

其二,在上述情况下,本人经过网络资料搜集,发现,没有什么有效的高版本文件直接转低版本的方法,所以选择曲线方案:

HFSS文件的核心组成在于,仿真配置,和,3D模型,前者对于调试者而言轻车驾熟,所以把3D模型导出,换成低版本的模型,再用低版本导入模型即可【这种方案导入的模型是不能够修改参数的,估摸着应该有其他手段可以把它本地化,变成可调的,就跟SolidWorks差不多】

换言之,

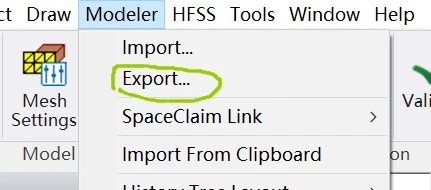

1 、在2023版本的HFSS界面上,modeler选项,栏目中点击“Export...”,



2 、在弹出的文件资源框中,选择保存类型为,sab或者sat。

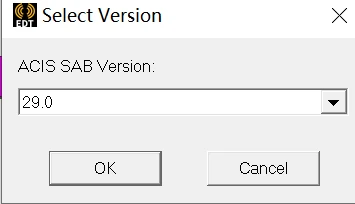

3 、点击保存以后,选择低版本,比如19.0版本,获得一份sab或sat文件【注意,本人没有尝试29.0版本是否也能够被低版本打开,或许也可以?】,


   默认为29.0版本,可选择为19.0版本


4 、在低版本HFSS中打开这份文件,即可发现模型已导入,然后对其进行相应边界和激励条件的设置即可【补充,这种方式也可以用来保存为step文件,然后注入给SolidWorks,方便临摹模型】

5 、导入模型后,需要自行设置材料,材料设置后,自行确认各属性是否使能(enable),未使能的需要打钩,不过,貌似一般都默认使能了
