FADDM（Finite Array Domain Decomposition Method）即有限大阵区域分解法是HFSS针对周期阵列天线的一种高效仿真方法,这种方法不仅能提升天线阵列建模和求解的效率，还能保证仿真结果的精准度。

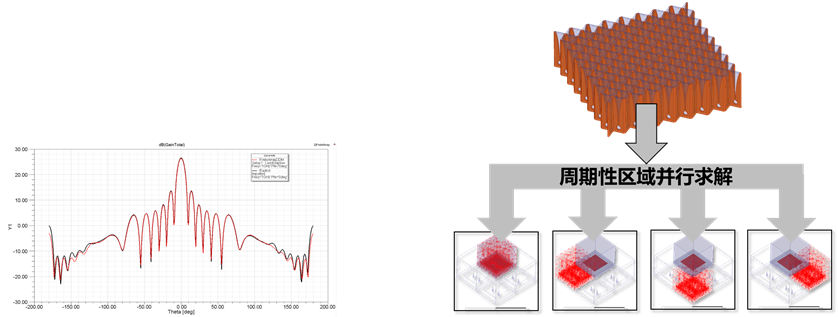

FADDM的优势

同样的硬件可求解更大规模的阵列

与在HFSS全模型求解具有同样精确的结果

采用DDM可高效仿真大规模阵列

单元可便捷地转换为有限大阵列

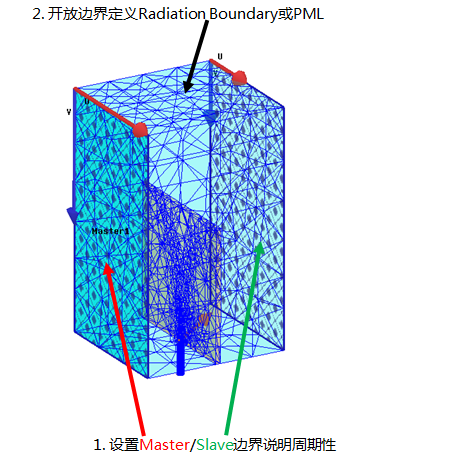

步骤一：单元法获得网格

考虑无限大阵列的性能

单元仿真非常快

单元仿真节省内存

在单元顶部可采用ABC或PML

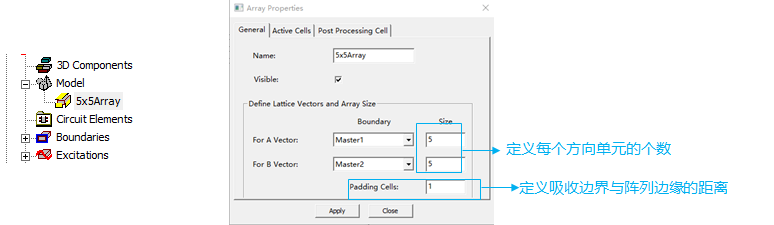

步骤二：构建有限大阵列

简单的基于GUI的建立方法

降低了建模的工作复杂度

减少了图形显示的问题

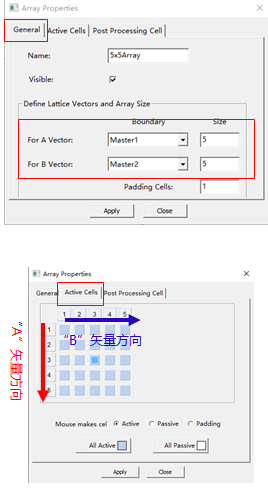

阵列蒙版设置

1. 阵分布基于主从边界A和B矢量方向

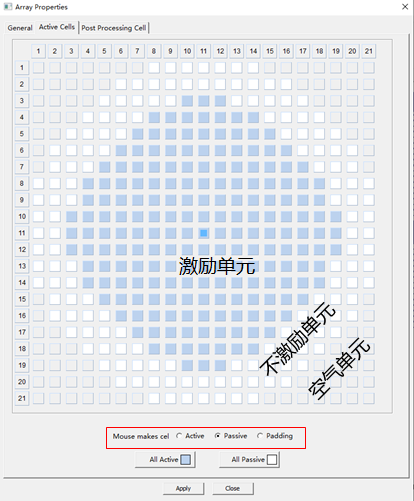

阵列蒙版单元类型

阵列蒙版中的每个单元均可设置为下列三种中的任意一种：

1. 激励(蓝色单元):

— 单元存在且有端口

2. 不激励(白色单元):

— 单元存在，端口接匹配负载 （无端口）

3. 空气单元(灰色单元):

— 不存在单元

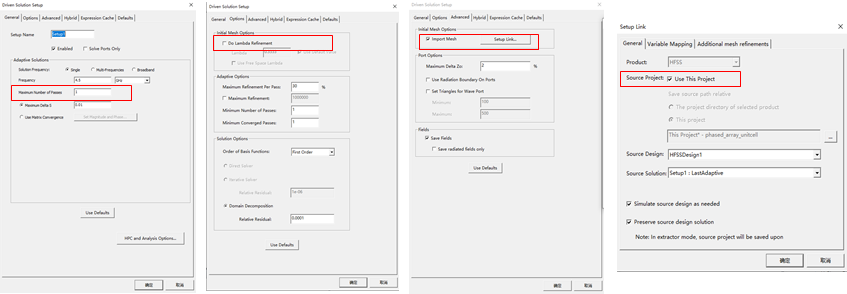

步骤三：导入单元网格和相关设置

导入单元网格

在HFSS中进行相应设置避免生成多余网格

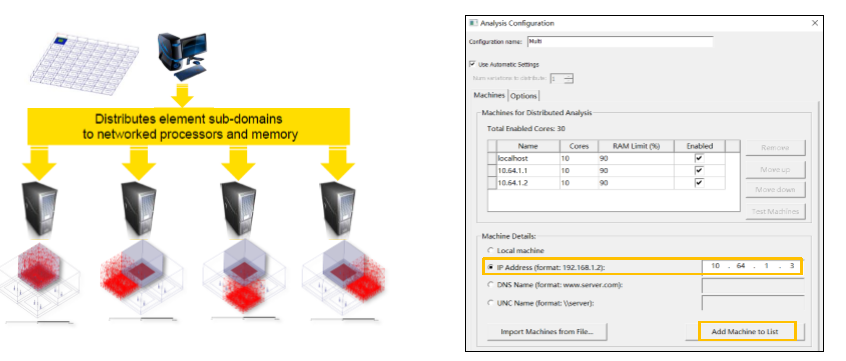

步骤四：阵列FADDM域分解并行计算

每个单元均被作为一个求解子域

每个子域被分配到一个计算节点上进行并行求解

考虑所有单元间互耦以及阵列边缘效应

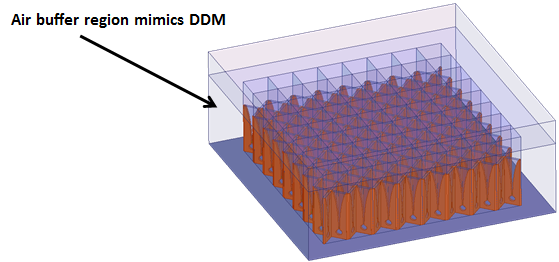

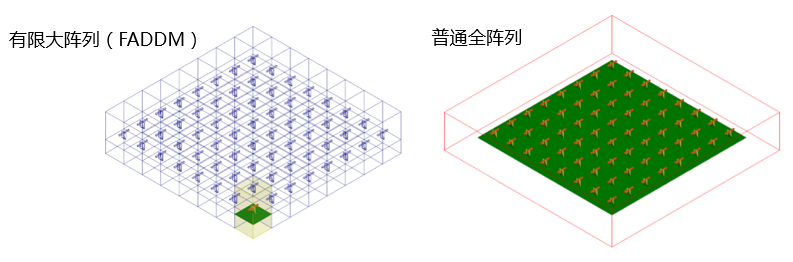

有限大阵列（FADDM) vs 普通全阵列

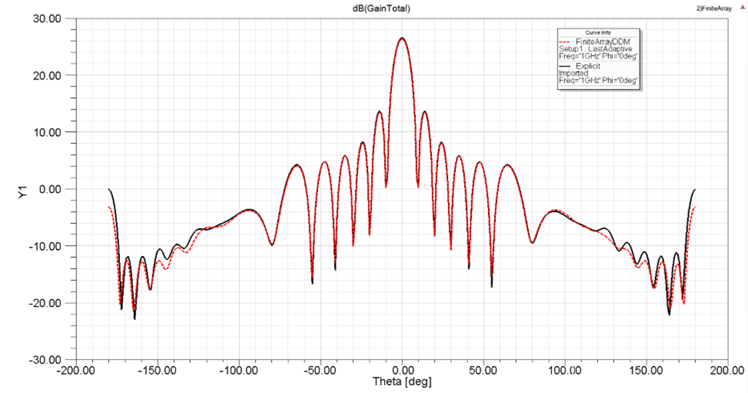

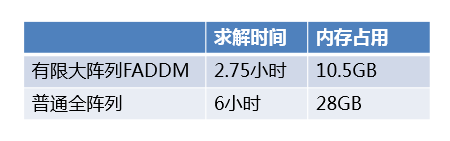

仿真结果对比--有限大阵列FADDM有着同样的精度，求解效率更高
