HFSS中的FADDM技术深度剖析

导语


FADDM(Finite Array Domain Decomposition Method)即有限大阵区域分解法是HFSS针对周期阵列天线的一种高效仿真方法,这种方法不仅能提升天线阵列建模和求解的效率,还能保证仿真结果的精准度。

FADDM的优势

■ 同样的硬件可求解更大规模的阵列

■ 与在HFSS全模型求解具有同样精确的结果

■ 采用DDM可高效仿真大规模阵列

■ 单元可便捷地转换为有限大阵列

HFSS也有金手指,FADDM招式详解的图1



步骤一:单元法获得网格

■ 考虑无限大阵列的性能

■ 单元仿真非常快

■ 单元仿真节省内存

■ 在单元顶部可采用ABC或PML

HFSS也有金手指,FADDM招式详解的图2



步骤二:构建有限大阵列

■ 简单的基于GUI的建立方法

■ 降低了建模的工作复杂度

■ 减少了图形显示的问题

HFSS也有金手指,FADDM招式详解的图3

HFSS也有金手指,FADDM招式详解的图4

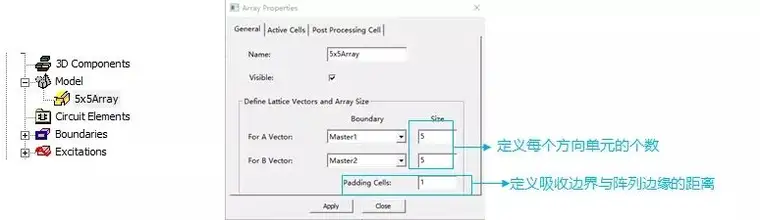

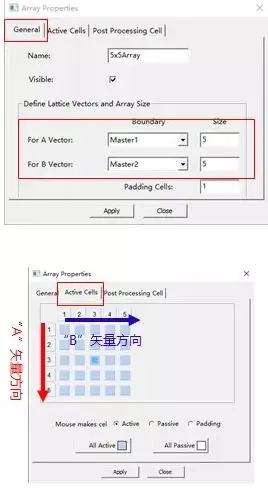

阵列蒙版设置



■ 阵分布基于主从边界A和B矢量方向

HFSS也有金手指,FADDM招式详解的图5

阵列蒙版单元类型

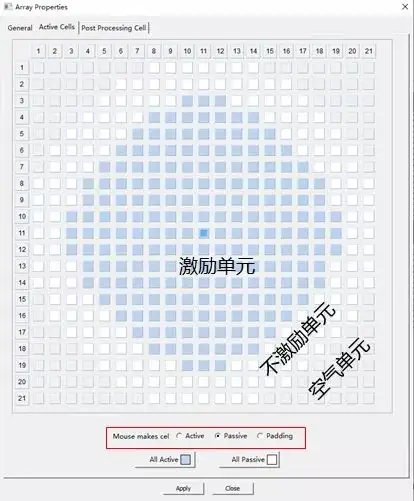

阵列蒙版中的每个单元均可设置为下列三种中的任意一种:

■ 激励(蓝色单元):

— 单元存在且有端口

■ 不激励(白色单元):

— 单元存在,端口接匹配负载 (无端口)

■ 空气单元(灰色单元):

— 不存在单元

HFSS也有金手指,FADDM招式详解的图6




步骤三:导入单元网格和相关设置

■ 导入单元网格

■ 在HFSS中进行相应设置避免生成多余网格

HFSS也有金手指,FADDM招式详解的图7

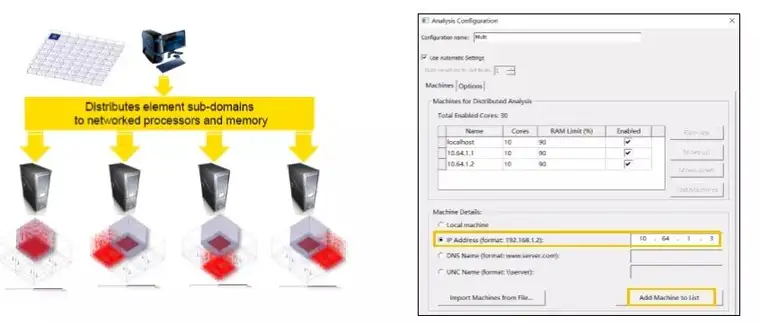

步骤四:阵列FADDM域分解并行计算

■ 每个单元均被作为一个求解子域

■ 每个子域被分配到一个计算节点上进行并行求解

■ 考虑所有单元间互耦以及阵列边缘效应

HFSS也有金手指,FADDM招式详解的图8

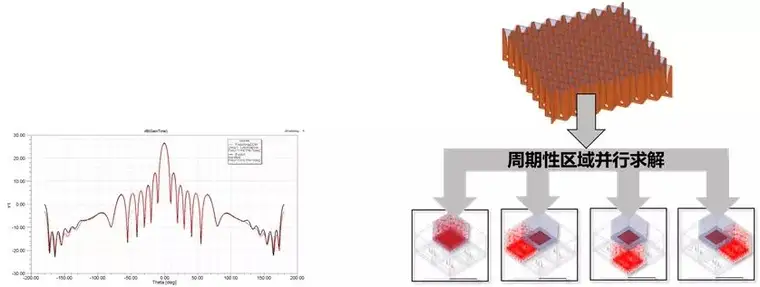

有限大阵列(FADDM) vs 普通全阵列
