01PART

TAU Flex Meshing技术

• TAU Flex 旨在确保网格剖分的成功，以及大大减少网格剖分的时间。
• TAU Flex 网格技术，可以处理极复杂的和“恶劣的”几何模型，无需任何的原始几何模型复原或修复。
• TAU Flex 是一个多域的、高级的网格剖分器，它提供更高效，更可靠的网格剖分。
• TAU Flex网格生成，由材料（金属/非金属），边界条件（端口，辐射等），传导路径等求解设置驱动。而Tolerant meshing网格技术，增加了TAU Flex 的灵活性，即使面对质量不高的网格划分区，仍然能够求解出可接受的仿真结果。

02PART

使用TAU Flex的步骤


1. 菜单栏 HFSS -> Mesh Operations -> Initial Mesh Settings...

2. 或者右击工程树中的Mesh Operations àInitial Mesh Settings...打开 Initial Mesh Settings 对话框

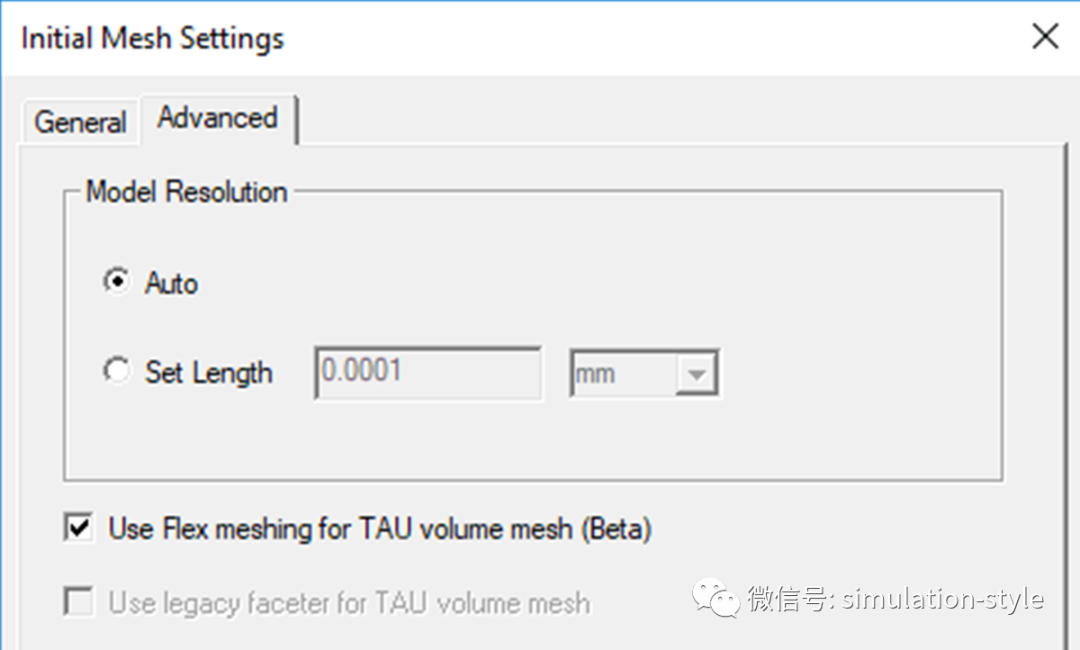

3. 选择 Advanced 选项卡，勾选Use Flex meshing for TAU volume mesh 即可。

为了充分利用TAU Flex的全部优点，尤其对于极复杂的 、“恶劣的”仿真模型，推荐如下操作：

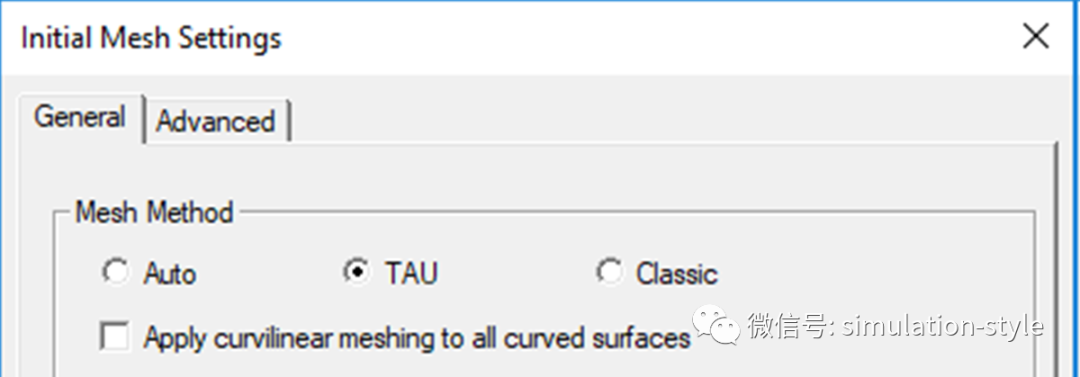

4. 在Initial Mesh Settings对话框，General选项卡中，选择TAU。

5. 菜单HFSSàDesign Settings ，打开 Design Settings 对话框。

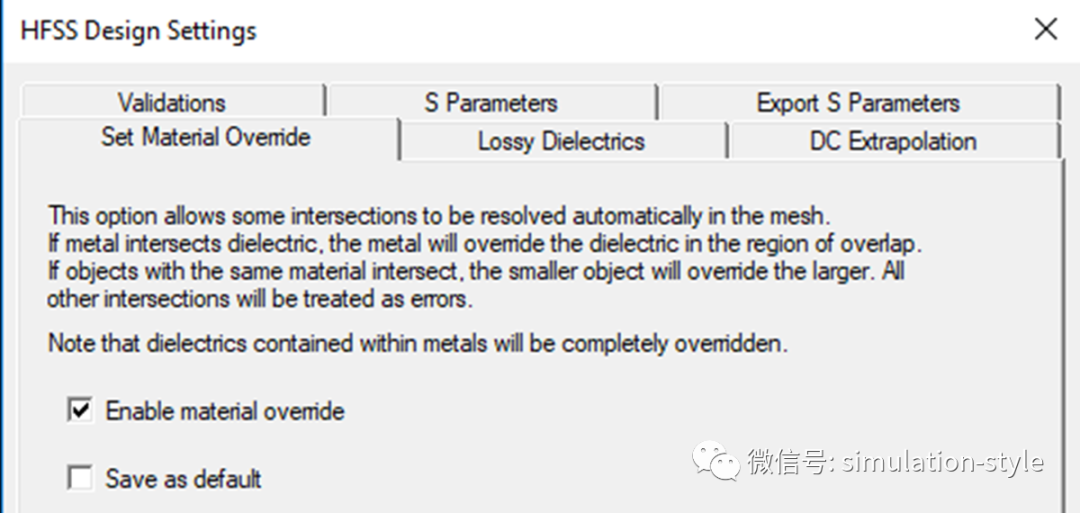

在  Set Material Override 选项卡中启用 Enable material override ，以激活基于 金属/非金属 材料的TAU优先网格剖分方法。

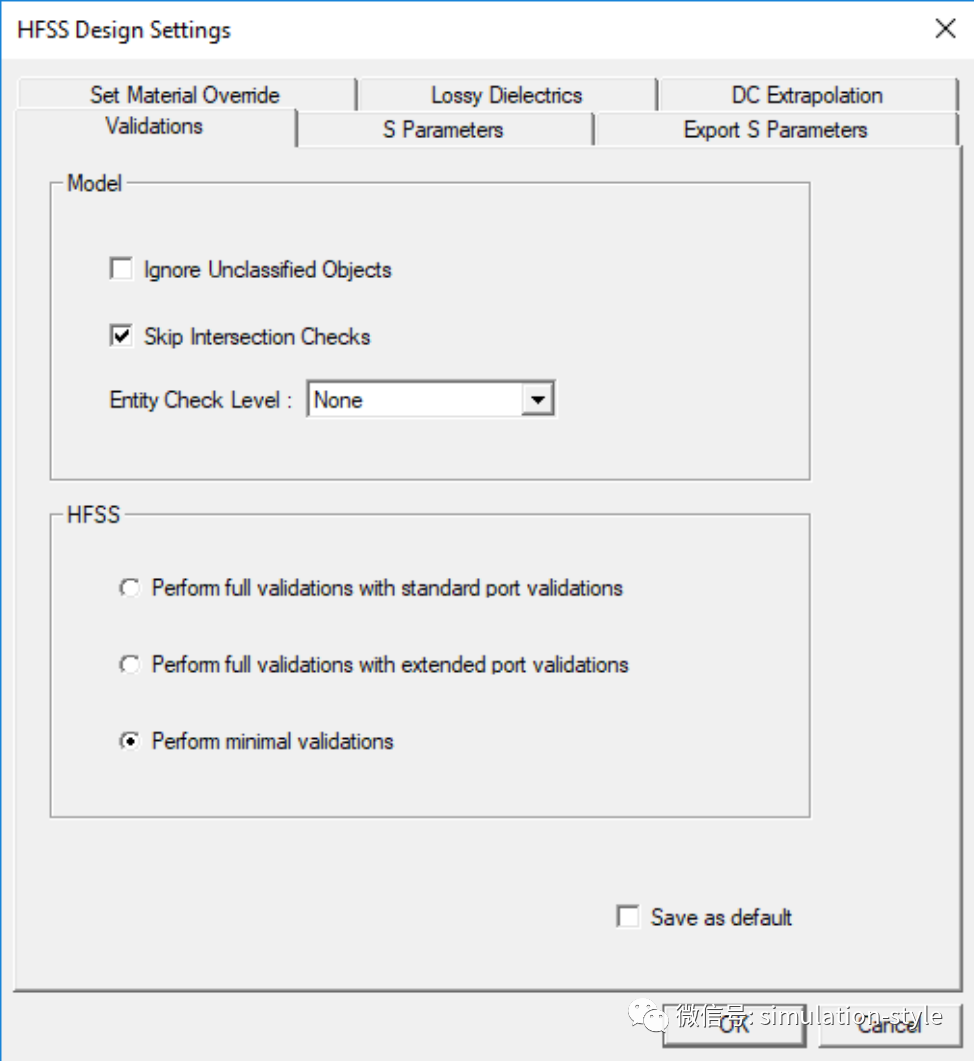

6. Design Settings 对话框à Validations 选项卡，选择 Perform minimal validations.

这样可以减少复杂模型的预处理时间，允许用于TAU Flex 的“恶劣”模型的仿真可以剖分网格。

7.  因为 TAU Flex 是一个并行的网格剖分器，需要在 HPC and Analysis Options 中设置多核，以加速网格剖分。

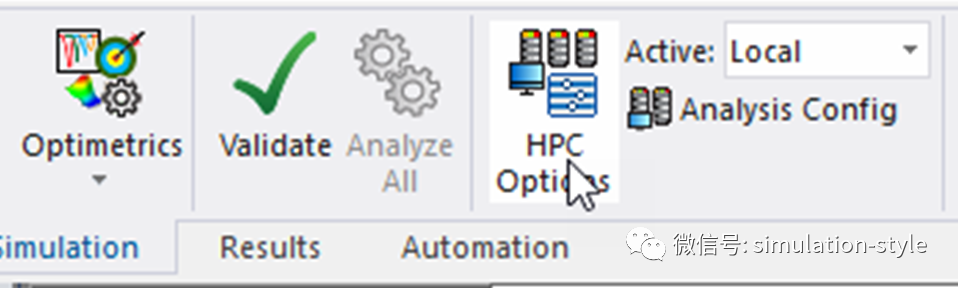

菜单Tools->Options->HPC and Analysis Options或者，如下图，点击HPC Options 来进入 HPC and Analysis Options 对话框；也可以点击下图的 Analysis Config 来打开当前正在活动的配置。

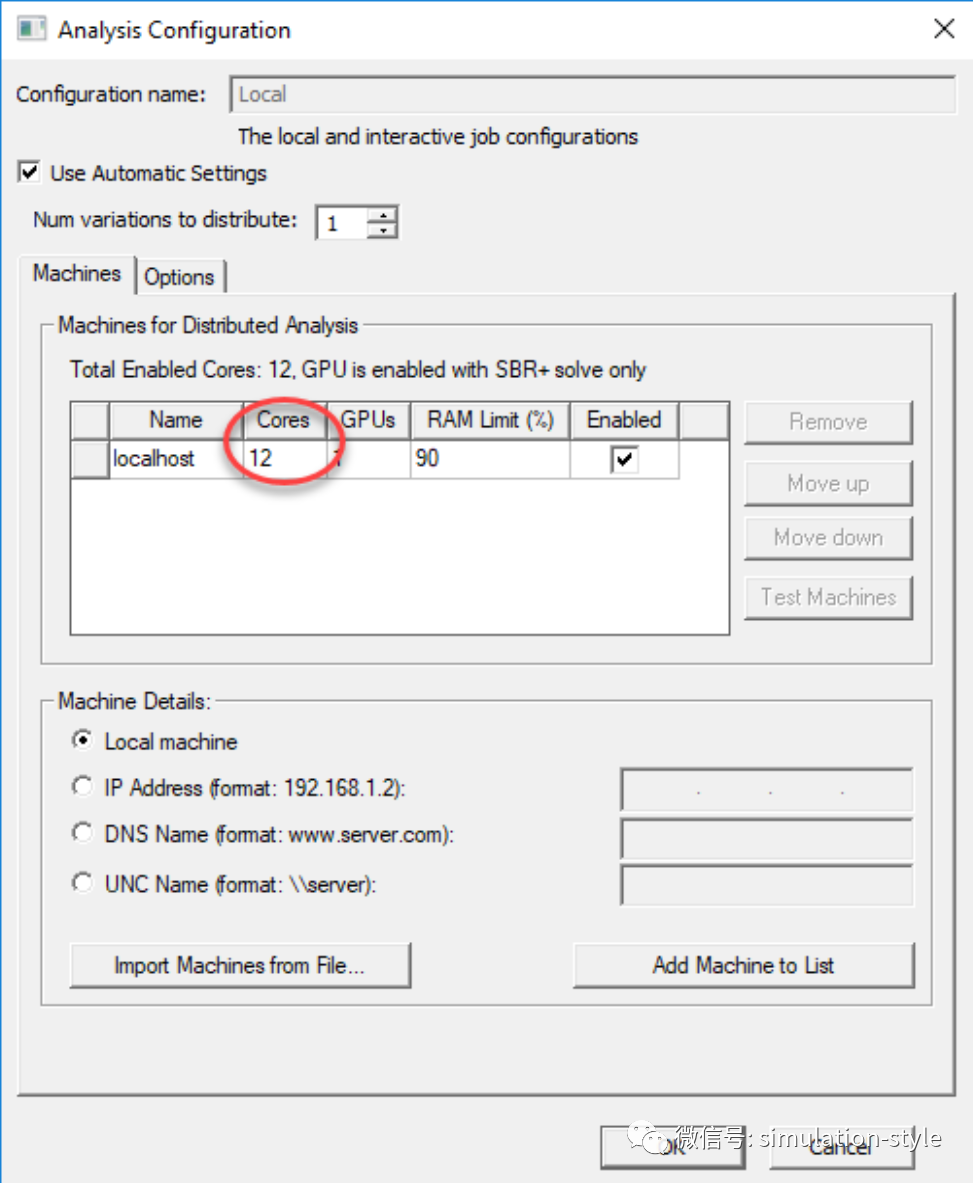

8.  在 Analysis Configuration 中用户可以使用并指定要使用的核数。

9.  大部分情况下，TAU Flex 可以提供和 TAU or Classic 一样精准的网格，虽然不是所有情况都这样。因此，我们推荐您使用Apply Mesh Operations 而不求解，并且在仿真之前检查网格。

03PART


TAU Flex警告信息

如果 TAU Flex 难以对某些对象进行严格网格剖分，则会提供这些对象的网格警告。您应该在仿真前检查这些对象上的网格。您可以自行决定需要解决给出的网格问题（例如，关键天线几何结构）还是忽略这些问题（例如，远离源的绝缘基底的小“泄漏”）

一共有三种类型的警告，按严重程度递减：“Mesh Leak”, “Major Mesh Repair”, or “Minor Mesh Repair”.

1. “Mesh Leak”: 主体没有任何网格单元，或者在网格和几何模型之间的表面区域中出现网格单元严重不匹配 – 大于平面区域的10%或弯曲区域的20%。
2. “Major Mesh Repair”: 主体的网格和几何模型之间的表面区域大量不匹配 – 大于平面区域的5%或弯曲区域的10%。
3. “Minor Mesh Repair”: 主体的网格和几何模型之间的表面区域少量不匹配 – 小于平面区域的5%或弯曲区域的10%。

04PART


检查TAU Flex网格


TAU 为您提供了三种查看网格警告的方式 ：

1. 消息管理器:

网格生成完成后，如果给出了宽容网格，则会在桌面的消息管理器中显示警告。如果窗口已隐藏，请单击“显示消息 “。

2.Mesh Statistics

在功能区的仿真选项卡中使用 Solutions Data 图标来打开一个 Solutions 对话框。

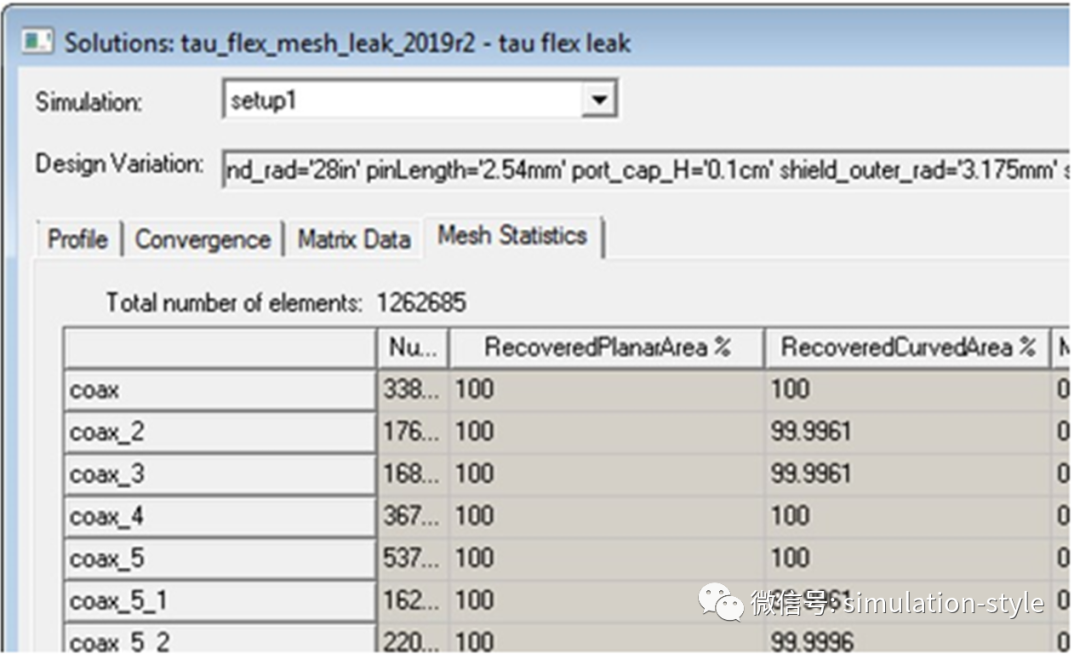

在Solutions 对话框的 Mesh Statistics 选项卡中，如果容忍网格生成， 网格和几何模型在主体的表面区域的差异列为“RecoveredPlanarArea” 和 “RecoveredCurveArea”。100％表示主体有严密的网格。您可以单击surface area 选项卡以对实体列表进行排序，并首先查看宽容网格主体。

3. Model Analysis 对话框, Last Simulation Mesh 选项卡

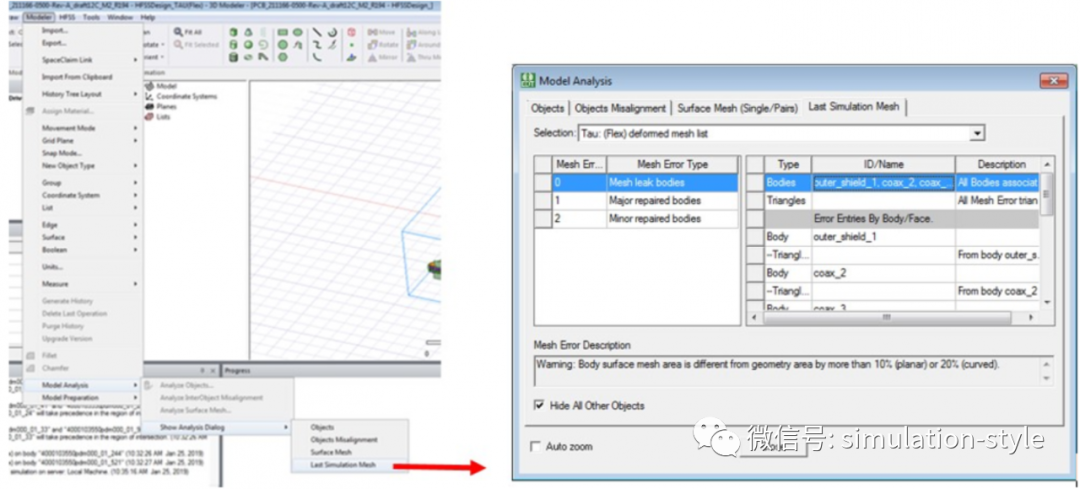

• 为了查看tolerant mesh网格详情，单击 Modeler->Model Analysis-> Show Analysis Dialog->Last Simulation Mesh ，启动 Model Analysis 对话框。
• 单击顶部列表以显示具有宽容网格的对象 。
• 单击 “Triangles” 以显示容忍对象上的网格。
• 单个对象将列在 “Error Entities By Body/Face”。您可以选择一个或多个实体以更详细的查看网格。

05PART


TAU Flex 网格问题的解决方法

如果 TAU Flex 难以对某些对象进行严格的网格划分，您可以使用以下技术定位与解决问题 ：

1. 在本机建模器中重绘有问题的几何体。
2. 使用HFSS或者 SpaceClaim 的修复功能，改善几何体。
3. 如果对象具有曲面或真实曲面，请考虑应用局部表面网格操作，该操作创建的网格比默认网格更精细。
4. 删除对仿真不重要的复杂对象。
