ANSYS HFSS 2022新功能速递

HFSS是一款多功能电磁场设计和仿真的工具,2022年发布的新版本有三个主要的特点:更高效、更强大,更全面!下面让我们一睹为快!

更高效

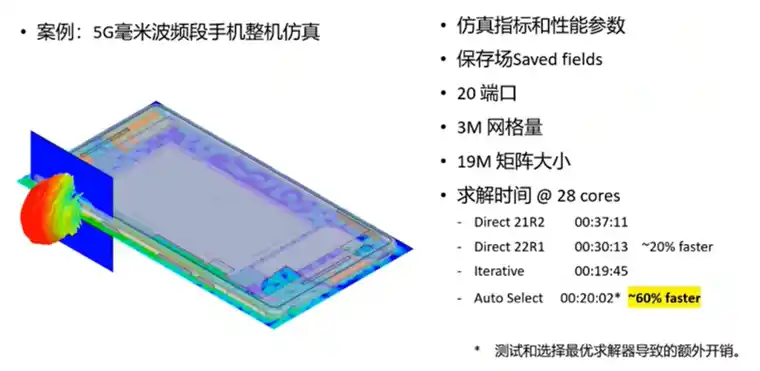

矩阵求解优化:



新版本支持自动选择直接求解器或迭代求解器,会根据未知量、矩阵规模、网格质量等特点来选择求解器,每一步迭代都可以选择最佳的求解方式。

ANSYS HFSS 2022 新功能介绍的图1



SBR+功能更新:

SBR+功能在版本中能够自动处理介质交界面方向,介质区域可支持边界条件和导体。同时,SBR+FFL(Fast Frequency Looping)快速频率推移,让扫频效率提升10倍。

ANSYS HFSS 2022 新功能介绍的图2



全新的宽带快速扫频:

各行各业都在增加宽带需求,原先扫频只能支持窄带(10%以内),现在能够支持宽带。

更强大

ANSYS HFSS 2022 新功能介绍的图3

ANSYS HFSS 2022 新功能介绍的图4

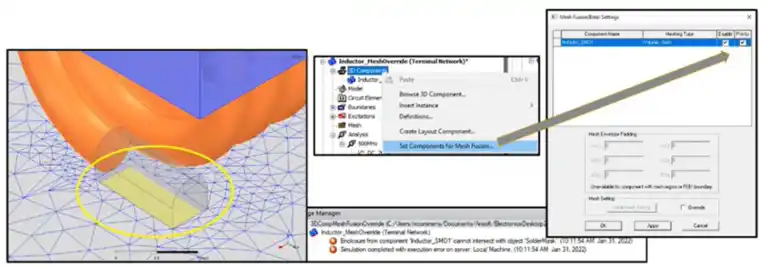

组件区域的优先级设置:

在用Mesh Fusion中,现在可以设置优先级,自动减去相交叠的源生几何部分,从而不影响进程。

Phi+网格支持HFSS网格融合工作流:

新版本中,Phi+技术已经完全集成到功能强大的系统级HFSS网格融合技术,仿真过程中复杂的layout结构可以用Phi+来网格划分,对芯片封装和集成电路十分有用。

ANSYS HFSS 2022 新功能介绍的图5



HFSS 3D支持layout组件:

HFSS 3D支持layout组件和层叠结构的三维组件,对行业协同分工是很有用,可以把部件作为封装体直接使用,优化了易用性和稳定性

更全面

ANSYS HFSS 2022 新功能介绍的图6

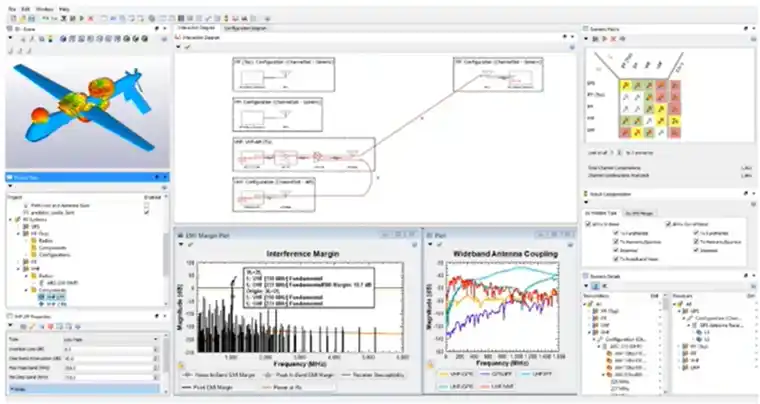

EMIT界面

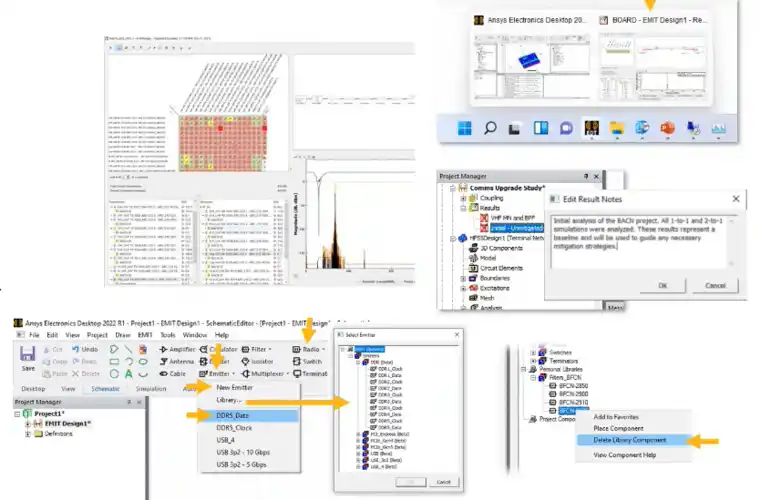

EMIT功能增强:

在新版本中,可以导入经典的EMIT库和工程,完全融入电子桌面环境,对老用户十分友好。另外,EMIT还增加了频谱占用分析的工具箱,基于无线电的数据构建,无需组建耦合模型,可以识别并标红由于设定干扰导致的频段重叠,对频率规划很有帮助。

ANSYS HFSS 2022 新功能介绍的图7



Circuit电路功能增强:

支持多TDR设计、改进了“IFPVLF”的DC无源拟合、优化了动态链接、支持导出PSPICE用于Q3D RLGC State-Space 拟合。



ANSYS电子桌面:

电子桌面如今已经成为EBU产品的主要界面,旨在打造全面集成化的协同环境,新版本支持Granta材料库、全新的脚本API(接口函数的变换)、建模增加了Discovery link接口。

ANSYS HFSS 2022 新功能介绍的图8

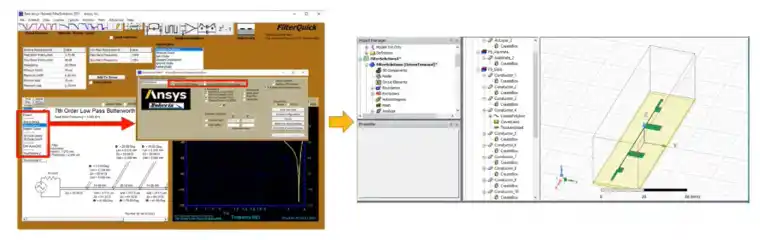

滤波器设计工具更新:

新版本中,增加了自动离散优化功能,可以调用不同的优化算法(AEDT、Circuit),也支持Modelithics库,让设计更快速。
