sw模型无缝导入Webots的指南

安装好之后，在sw中点击设置处的插件：

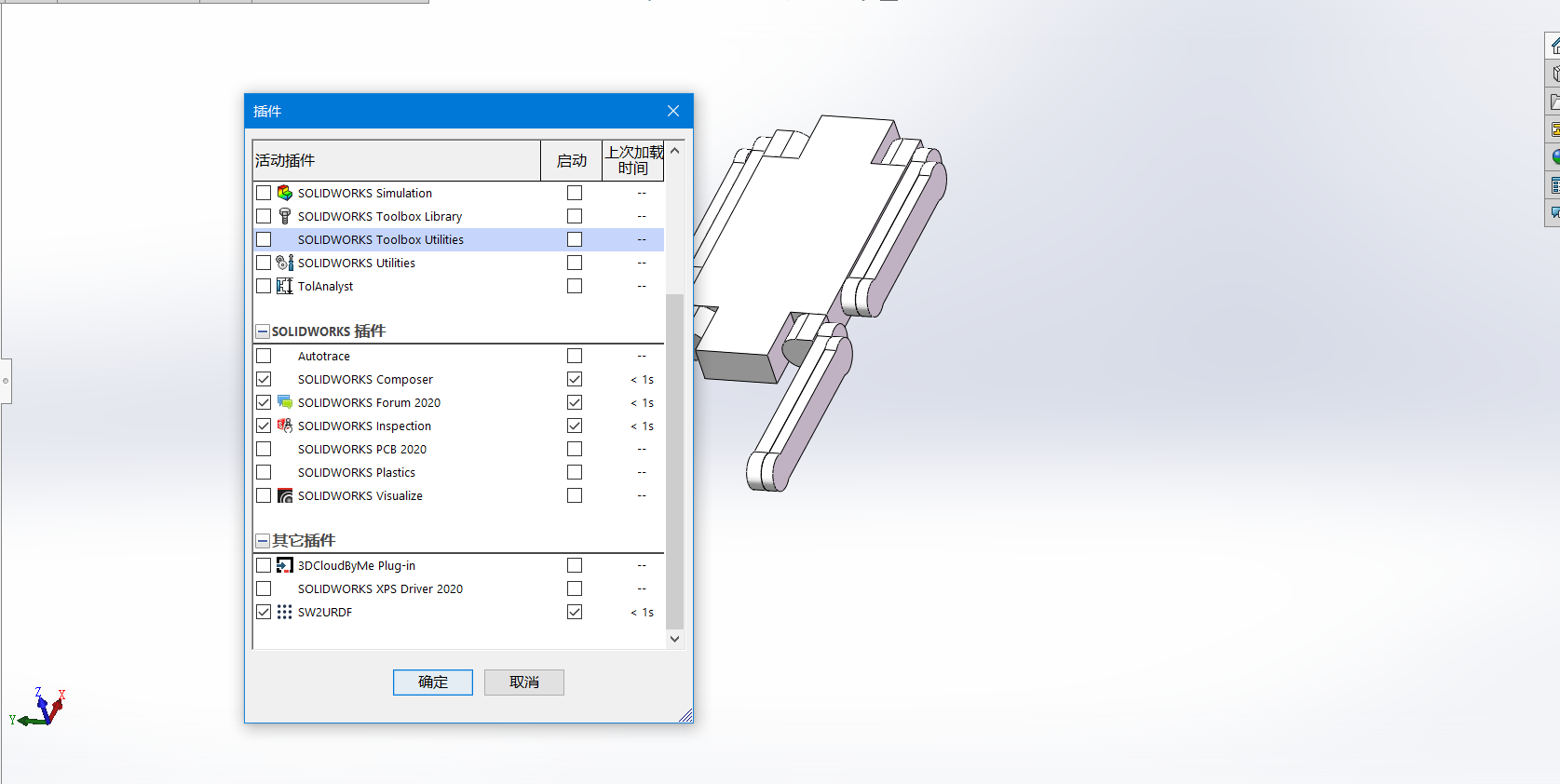

显示出SW2URDF插件并已启动即可：

生成参考坐标系与参考轴

建好模型后，需要给每个连杆生成参考坐标系与参考轴，参考坐标系与参考轴在转urdf时也会用到。

可以自己手动建参考坐标系与参考轴，也可以让插件自动生成坐标系和轴。自动生成的话需要配合关系设置好，配合关系设置的不好会自动生成不想要的关节类型。

手动建参考坐标系与参考轴

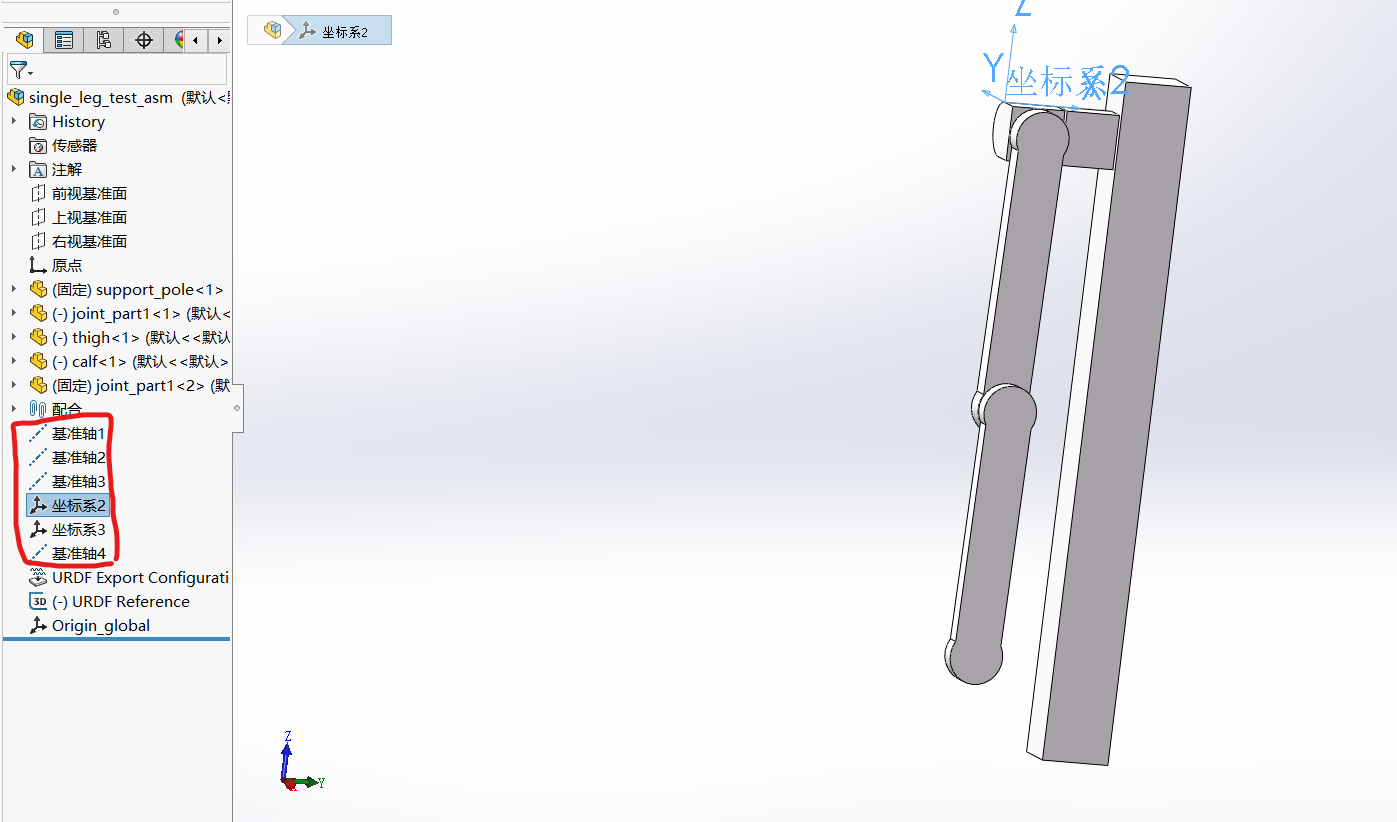

参考坐标系尽量在几何体的中心或者边界上，参考轴与实际想要的运动一致即可：

建好参考坐标系和参考轴之后就可以进行urdf的导出了：

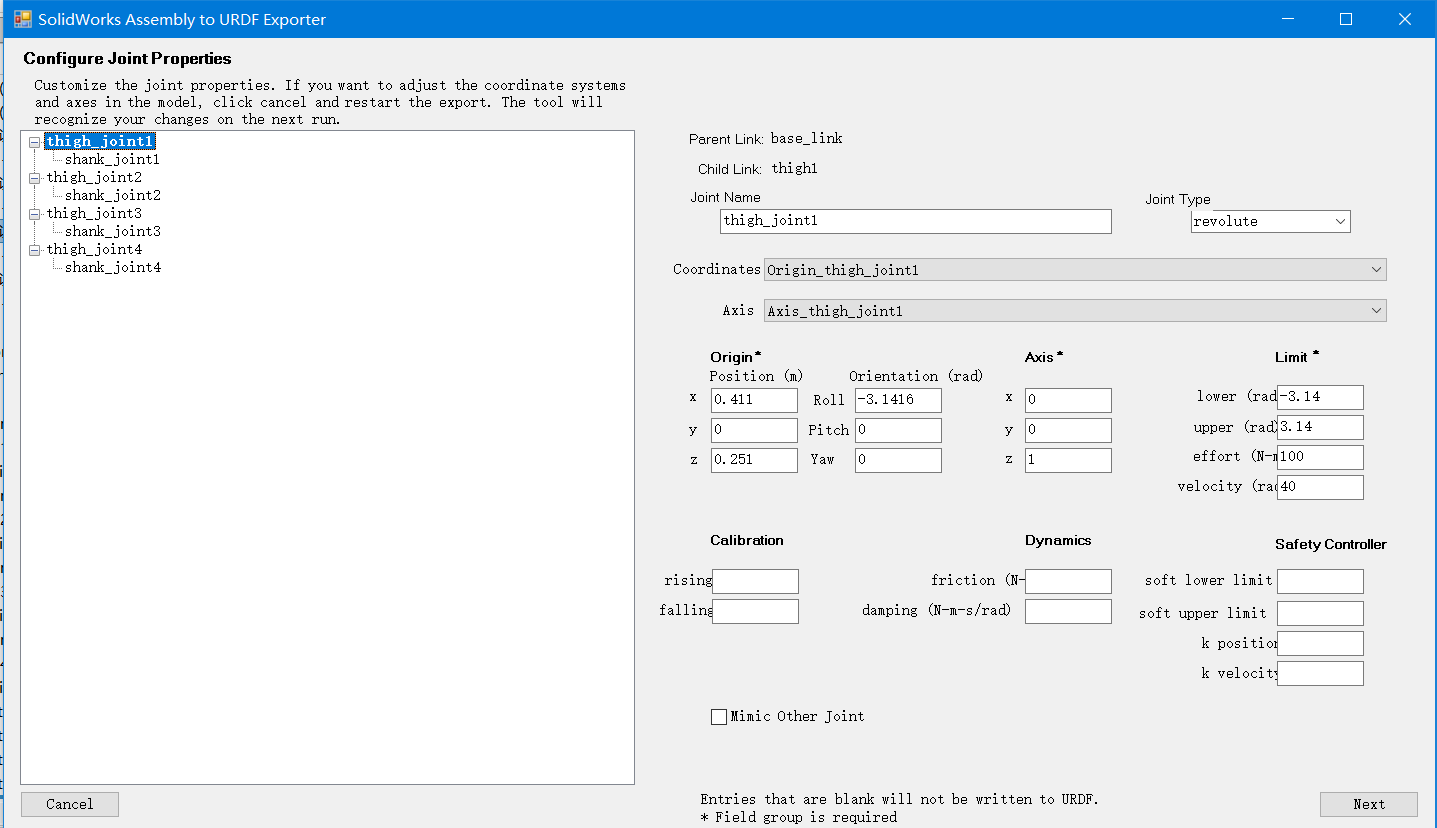

然后在出来的界面中设定各个连杆和关节，选择关节的类型、参考坐标系、参考轴等。设置好后选择Preview and Export。

自动生成参考坐标系与参考轴

设置好配合关系，自动生成参考坐标系与参考轴还是非常方便的。

在sw2urdf的界面中选择自动生成参考坐标系与参考轴即可：

设置关节参数与连杆参数

然后接下来注意设置关节的limit，根据需要来，一般旋转关节可以设置为-3.14~3.14（可以转整圈），力矩和最大速度依据需要设置。检查一下旋转轴有没有错误。

再之后的连杆设定可以直接按照默认生成的来。

然后电机Export URDF and Meshes生成package。生成的package是一个文件夹，默认的名字有.SLDASM后缀，注意将后缀.SLDASM去掉。

URDF导入webots

参考资料：

1. webots导入URDF模型文件_哔哩哔哩_bilibili
2. urdf2webots · PyPI

urdf导入webots用到了一个模块urdf2webots，需要先安装这个模块：

pip install --no-cache-dir -U urdf2webots

安装成功：

生成proto

切换到urdf文件所在目录，利用urdf2webots生成proto文件：

复制所需文件

生成好后，将需要的文件复制到webots的项目目录下。

这里可能会有[urdf文件名_meshes]文件夹，如果有的话也需要复制过去。这些复制到webots项目的protos目录下：

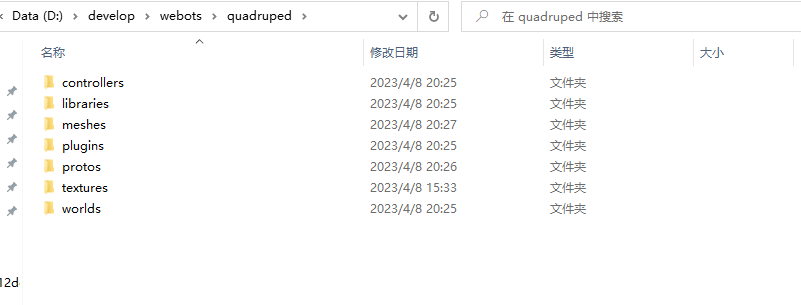

然后是将meshes文件夹和textures文件夹复制到webots项目目录下。（如果没有用到textures的话里边是空的，也可以不复制）

复制到webots目录下：

修改proto文件

proto文件中mesh的链接(url)默认是绝对路径，我们需要将其改为相对路径，否则直接导入到webots中url会为空：

在webots中导入proto

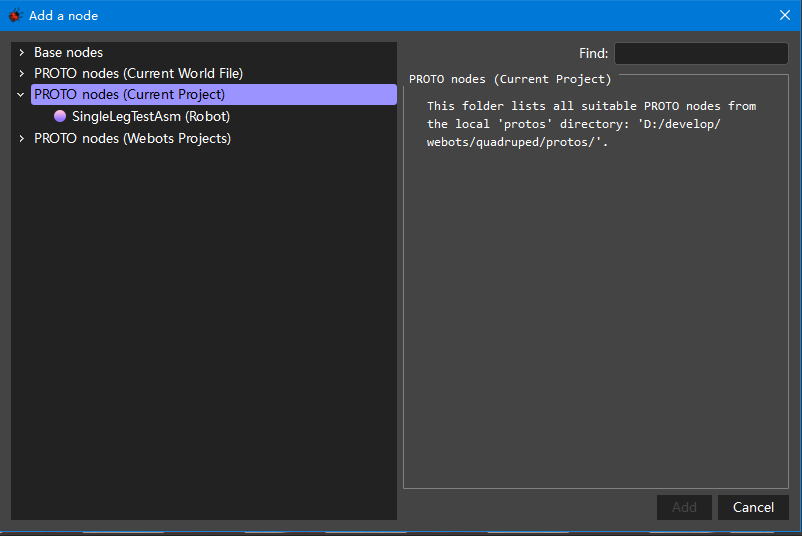

在webots的项目中添加节点，导入proto：

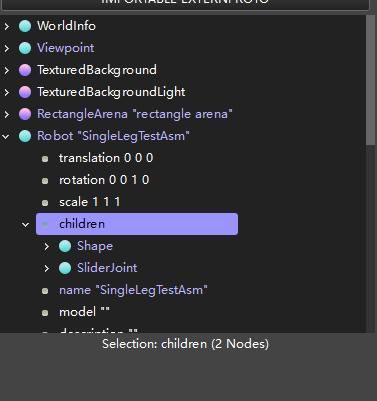

导入后模型显示出来：

将节点转换为Robot节点，选择Convert to Base Node(s)：

这样导入就基本完成了，后续可以对节点的字段信息进行相应调整。

需要注意的地方

origin_global的位置

一般在webots中直接建立一个节点给它一个形状时，坐标系是默认位于中心的。对于SW导出的模型来说，base_link的坐标系是origin_global。当我们选择为base_link自动生成坐标系时，origin_global默认以SW中的原点为坐标系原点建立坐标系。当我们的base_link距离原点比较远时，就会在导入webots时出现base_link的坐标系离它的实体很远的现象。

解决方法本质上来说就是调整base_link的参考坐标系的位置

可以通过两种途径：

1. 自己建立一个坐标系。在导出为urdf时选择以自建的坐标系为参考。
2. 自动生成坐标系。将base_link与原点的相对位置调整好，或者在origin_global生成后调整origin_global的位置。

另外，在我们画机械图的时候就可以通过一些技巧来方便坐标系的建立。比如，建立模型的时候就努力使原点位于模型的中心（这意味着要习惯于使用两侧对称而不是单向拉伸）。

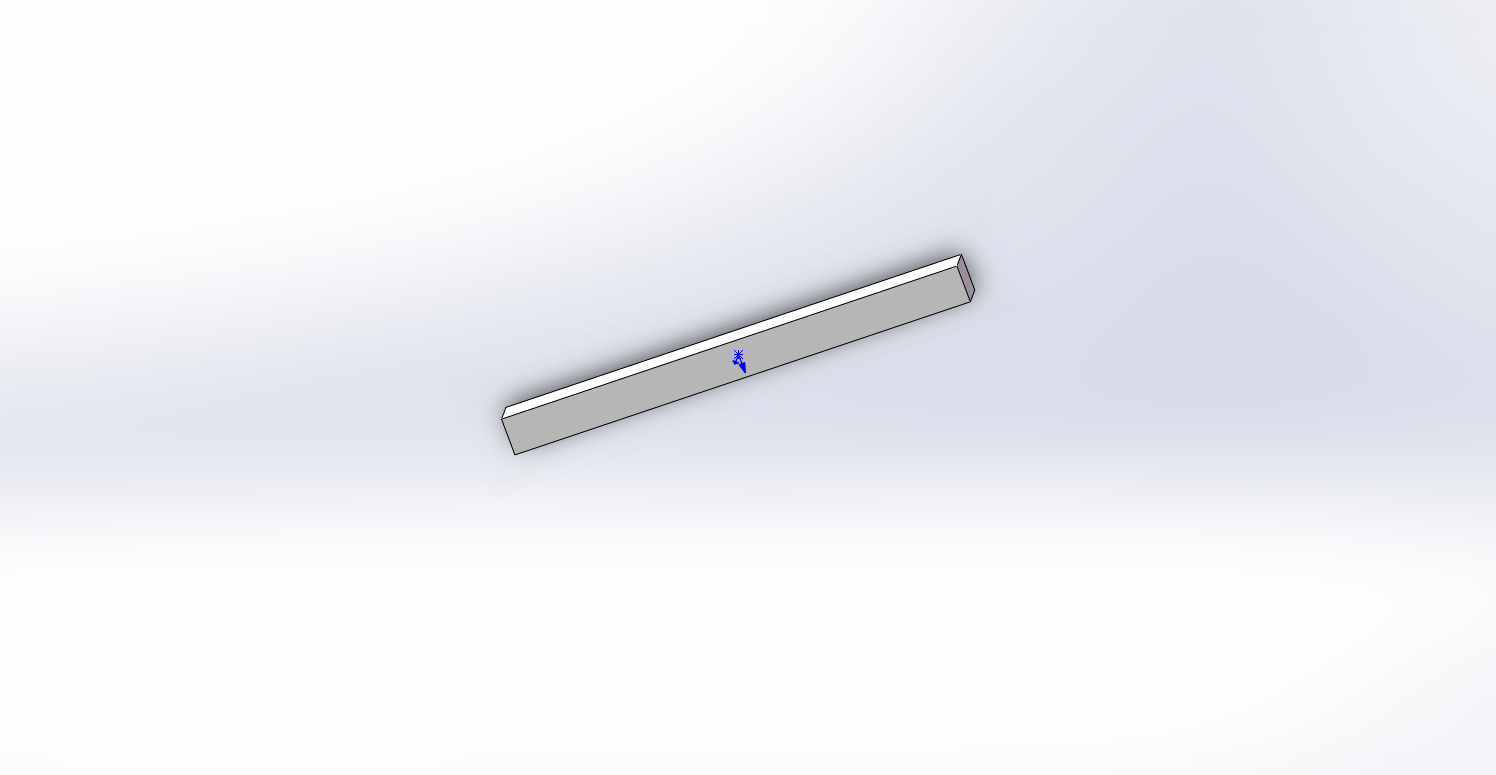

如下图，原点位于几何体中心：

这样在装配体中可以很方便的通过移动零部件到(0,0,0)位置来使得原点位于几何体中心(经常是对于base_link)
