ToolBank工具库：高效工具管理新体验

一、TurboExchanger旋转机械几何数据转换工具

导入通用的几何数据格式(IGES和STEP)模型，自动显示修复模型，自动化输出AutoGrid和TurboGrid的几何数据文件，可以进行后续的网格划分，大大节约手工操作以及数据出错的问题。

二、AutoGrid/TurboGrid的数据自动化建模工具

在UG/SW/ProE系统中提供自动化的建模工具，可以导入AutoGrid的GeomTurbo数据格式自动化创建3D叶片模型；可以导入TurboGrid的hub/shroud/blade数据自动化创建3D叶片模型。

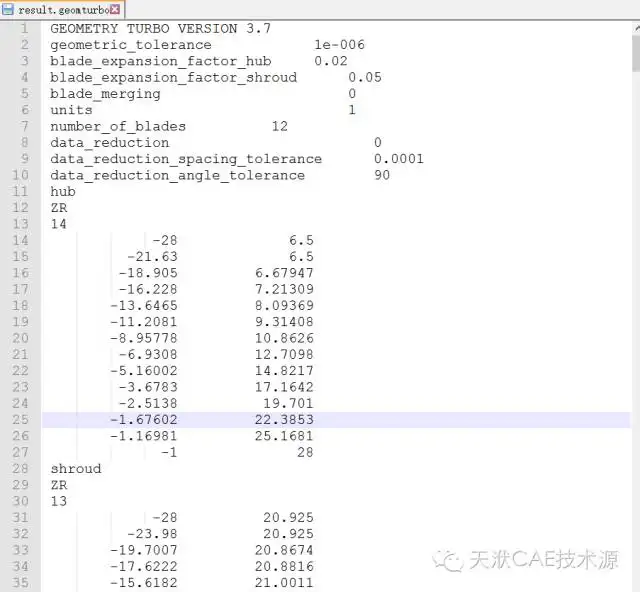

原始的AutoGrid的数据文件

UG中自动化造型的3D模型结果及界面

三、基于11参数法的全自动化叶型造型

基于11参数法理论基础，进行了相应的改进设计。在UG/SW/ProE系统中提供自动化的叶型造型工具，通过简单的参数设定可以自动快速的得到叶型，便于后续的叶片三维造型。

叶片型线的相关设计参数

UG中实现的11参数法自动化型线造型

四、基于型线库及参数表格的叶片自动化造型工具

在UG/SW/ProE系统中，通过自建的型线数据库系统，以及相关的叶片几何参数，进行多级叶片的自动化全三维建模。

                                                                                              数据库中的原始型线数据

叶片排相关几何参数表

UG中实现的自动化多级叶片造型

五、网格数据转换工具

a. 自动完成AutoGrid生成网格数据文件的解析（cgns/bcs/geom/igg）

b. 整理生成的数据，将网格数据/边界条件数据/拓扑数据/分块数据统一到cgns数据文件中

c. 自动生成包含所有数据的CGNS文件，可以顺利导入到CFX

d. 自动生成CCL文件，进一步简化用户在CFX中的操作，方便边界条件的自动设定

六、后处理报告生成器

自动读取vtk/cgns等后处理结果文件，自动输出后处理相关的自定义报告。报告格式包含excel文件、ppt文件以及pdf文件等。

在ppt文件中可以自动截取X/Y/Z三个方向上多个截面的不同数据类型的云图信息，自动创建单页进行数据结果显示，同时创建各个方向的动态图片（gif文件）进行后处理结果的动态展示。
