SW SimulationXpress零基础也能做应力分析方法

还在担心设计强度不够？加工出来才发现变形太大？SOLIDWORKS 用户有福了！无需额外购买昂贵的仿真模块，SimulationXpress 这个免费、易用的向导工具，就能帮你快速完成零件的静态应力分析。今天，我们就来一步步拆解这个分析向导，让你轻松上手，在设计阶段就预见问题！

一、 SimulationXpress 是什么？

身份： SOLIDWORKS Professional 和 Premium 版本中免费内置的有限元分析 (FEA) 工具。

能力： 专注于单一零件的线性静态应力分析（在恒定载荷下，材料不发生屈服时的应力和变形）。

目标： 快速验证零件在特定工况下的强度是否足够、变形是否可接受，找出潜在的薄弱区域。

优势： 操作极其简单，全程向导式界面，无需深厚仿真背景，设计工程师也能快速上手验证想法。

二、 启动向导：开启你的第一次仿真

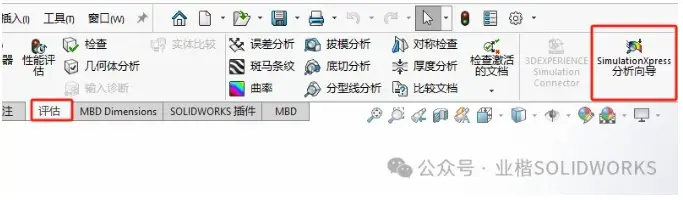

找到它： 打开你的零件文件。在 SOLIDWORKS 界面顶部的菜单栏或 CommandManager 中找到 “评估” 选项卡 -> 点击 “SimulationXpress” 图标。

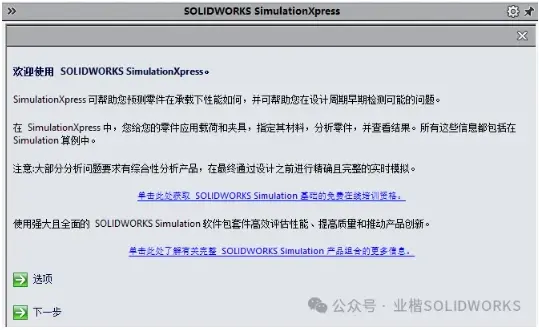

欢迎界面： 向导启动，点击 “选项”（可选步骤，设置单位、结果位置等），然后点击 “下一步”。

三、 核心步骤详解：夹具 -> 载荷 -> 材料 -> 运行

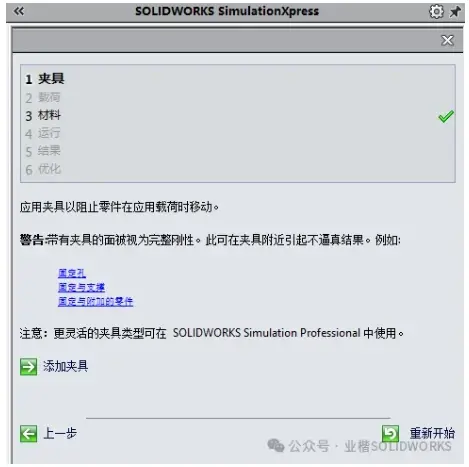

步骤 1: 应用夹具 - 固定住你的模型

• 目的： 告诉软件模型的哪些部分被约束住了（不能移动），模拟真实安装或固定情况。
• 操作： 点击 “添加夹具”。 在图形区域选择需要固定的面（或边线、顶点）。常见情况如螺栓孔面、安装底面等。 在 PropertyManager 中，选择 “固定几何体” （完全固定，不能移动或旋转）。 确认后，模型中会出现夹具符号（小绿色箭头和方块）。
• 关键点： 夹具是分析的基础，选错了结果会完全失真！务必模拟真实的约束情况。

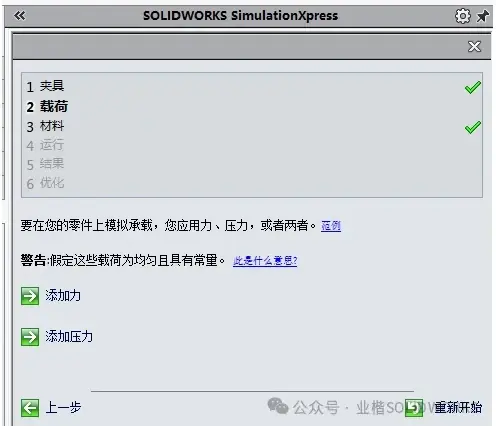

步骤 2: 施加载荷 - 给模型“加力”

• 目的： 模拟零件在实际工作中受到的力或压力。
• 操作： 力： 施加在选定的面、边线或顶点上。需要指定大小、方向（选择面/边线/基准面/基准轴来定义）和单位。 压力： 均匀施加在选定面上。只需指定压力值（如 MPa, psi）和单位。 点击 “下一步” 或直接点击 “添加载荷”。 选择载荷类型： 在图形区域选择要施加载荷的面（或边线、顶点）。 定义好载荷的大小和方向后确认。模型中会出现载荷符号（蓝色箭头表示力，带网格的箭头表示压力）。
• 关键点： 准确估算载荷大小和方向至关重要。方向不对，结果天差地别！

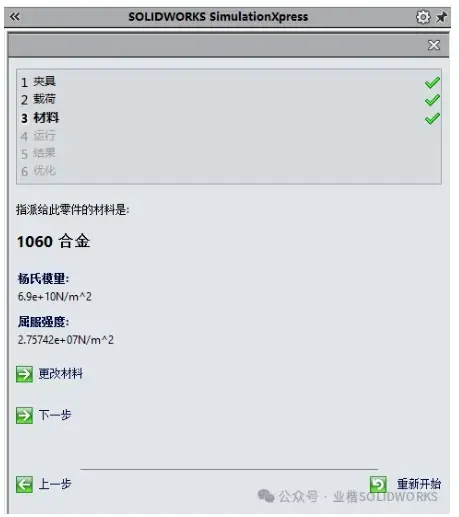

步骤 3: 指定材料 - 模型是什么做的？

• 目的： 定义零件的物理属性（弹性模量、泊松比、密度、屈服强度等），软件据此计算变形和应力。
• 操作： 点击 “下一步”。 在材料对话框中，从 SOLIDWORKS 内置材料库中选择与实际零件相符的材料（如“普通碳钢”、“6061铝合金”、“ABS塑料”等）。 点击 “应用” 然后 “关闭”。
• 关键点： 材料选择直接影响计算结果！务必使用正确或最接近的材料数据。如有特殊材料，需手动输入属性（在“编辑材料”中）。

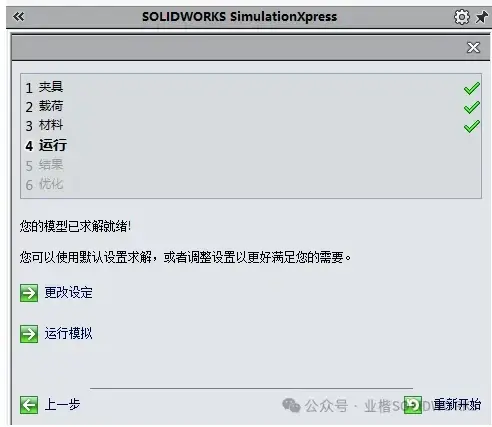

步骤 4: 运行分析 - 让计算机开始“计算”

• 目的： 软件根据前面的设置（夹具、载荷、材料、网格），进行有限元计算求解。
• 操作： 点击 “下一步” -> “运行模拟”。 软件会自动对模型进行网格划分（将连续体离散成许多小单元）。你可以在“运行模拟”前点击“更改网格密度”进行粗略调整（更细的网格通常更精确，但计算时间更长）。 等待计算完成。进度条会显示状态。

四、 解读结果：看懂云图，指导设计

计算完成后，向导会自动进入结果页面。这是最有价值的部分！

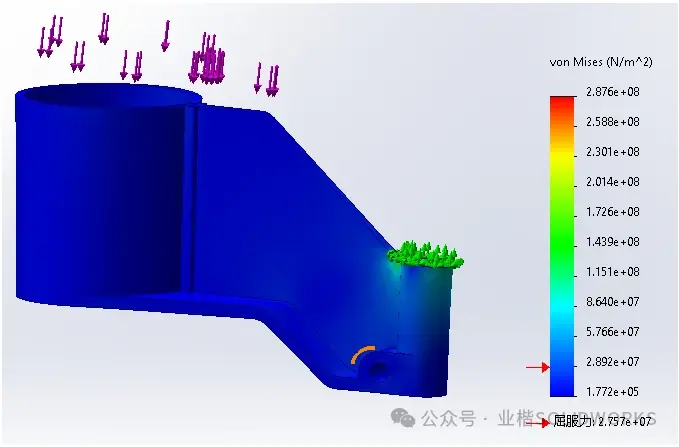

1.应力图解 (von Mises Stress)：

这是核心！ 显示模型上的应力分布云图（通常是 von Mises 应力）。

怎么看？

• 红色区域： 高应力区，最危险！重点关注！
• 蓝色区域： 低应力区，相对安全。
• 最大应力值： 会在图中标出（如 Max: 158.6 MPa）。
• 材料屈服强度： 向导会显示你选定材料的屈服强度（如 屈服力: 220.6 MPa）。
• 关键判断： 最大应力 < 材料屈服强度？ 如果是，零件在弹性范围内，通常安全（需结合安全系数看）。如果接近或超过，零件可能发生塑性变形甚至破坏！必须修改设计（如加厚、加筋、改变形状、换材料）！

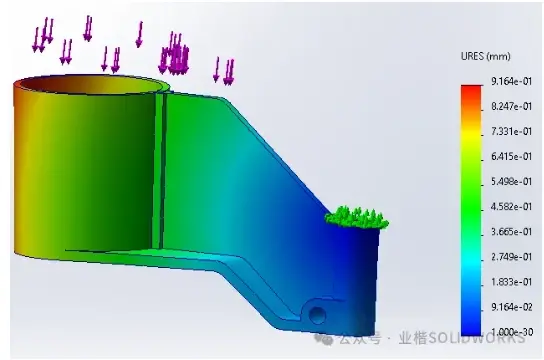

2.位移图解 (Displacemen）：

显示模型在载荷作用下的变形情况（放大显示以便观察）。

怎么看？

关键判断： 变形量是否在允许的公差或功能要求范围内？变形过大可能导致装配困难、功能失效。

• 颜色： 同样用颜色表示位移大小（红色位移大，蓝色位移小）。
• 最大位移值： 图中标出（如 Max: 0.85 mm）。

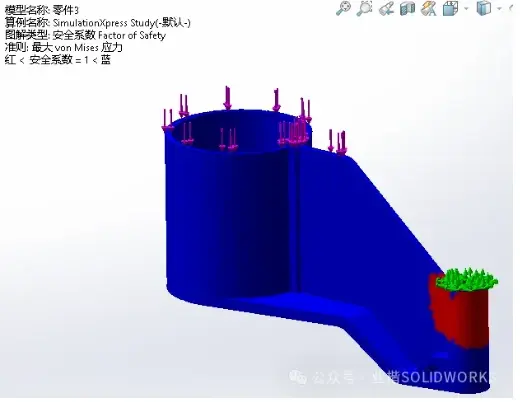

3.安全系数图解 (Factor of Safety)：

基于材料屈服强度和计算出的应力，自动计算整个模型的安全裕度。

怎么看？

关键判断：最小安全系数是否达到设计要求？ 行业不同要求不同（常见目标值 1.5, 2, 3 或更高）。小于 1 必须修改！

• 红色区域 (FOS < 1)： 极其危险！ 应力已超过屈服强度，必然失效。
• 黄色区域 (1 < FOS < 某个目标值，如 1.5)： 安全裕度不足，需警惕！
• 绿色区域 (FOS > 目标值)： 相对安全。
• 最小安全系数： 图中标出（如 Min: 1.39）。

4.报告生成：点击 “生成报告”，SimulationXpress 会创建一个包含所有设置、结果图片和关键数据的 Word 格式报告，方便存档或分享。

五、 小贴士 & 注意事项

1. 模型准备： 尽量使用“干净”的几何体。过于复杂的特征（微小倒角、文字雕刻等）可能影响网格划分和计算效率/精度，可酌情简化。
2. 网格是关键： 默认网格通常够用。如果应力集中区域网格太粗，结果可能不准确。可尝试在关键部位手动应用“网格控制”（如果可用）或全局细化网格后重新运行对比。
3. 边界条件是灵魂： 夹具和载荷的设置是否真实反映物理世界，直接决定了结果的可靠性！ 多思考实际工况。
4. 材料数据要准确： 务必选择正确的材料。塑料、复合材料等的非线性行为，SimulationXpress（线性分析）可能无法精确模拟。
