SOLIDWORKS TolAnalyst 插件的使用方法和应用场景

文章来源：卓盛信息（400-696-5950）

TolAnalyst 是 SolidWorks Professional 和 Premium 版本中集成的公差分析工具，专门用于研究公差和装配方法对装配体两个特征间尺寸累积（公差层叠）的影响。它能够自动计算尺寸链，帮助工程师在设计阶段预测和解决公差累积问题。

使用前提条件

1. 版本要求：需要SolidWorks Professional或Premium版本网页

2. 插件启用：在插件管理中勾选启用TolAnalyst

3. DimXpert标注：所有参与分析的零件必须使用DimXpert工具进行三维尺寸和公差标注网页

四步使用方法详解

第一步：创建测量

定义需要分析的尺寸，即两个DimXpert特征之间的直线距离

选择装配体中的两个面或特征作为测量起点和终点

例如：分析两个安装孔之间的中心距

第二步：定义装配体顺序

选择参与公差研究的零件，并按实际制造装配顺序排列

所选零件构成"简化装配体"

装配顺序对计算结果有重要影响

第三步：应用装配体约束

定义每个零件如何放置或约束到简化装配体内

约束按顺序应用，应用顺序对结果产生重大影响

模拟实际制造车间的装配约束关系

第四步：分析结果

系统自动计算并显示分析结果

主要输出包括：

• 名义值（Nominal）
• 最小/最大最坏情况公差层叠
• 最小/最大和方根（RSS）公差层叠
• 基值特征和公差列表

典型应用场景

1.非标设备设计验证

在非标设备设计中，公差累积可能导致装配干涉、功能失效或性能下降。TolAnalyst可帮助预测多来源误差累积，包括：

• 零件加工误差
• 焊接变形误差
• 热处理变形
• 装配调整误差

2.复杂装配关系分析

适用于多层级装配、非线性尺寸链、柔性与刚性混合装配等复杂情况，特别是：

• 精密运动机构（要求高精度）
• 静态结构（要求相对较低）
• 外观件（有特殊要求）

3.装配可行性验证

通过计算最坏情况和统计情况，验证零件在公差范围内能否顺利装配。例如：验证螺钉是否能顺利穿过安装孔。

4.公差优化设计

识别对公差累积影响最大的关键特征和公差值，帮助工程师：

• 优化公差分配
• 降低制造成本
• 提高产品质量

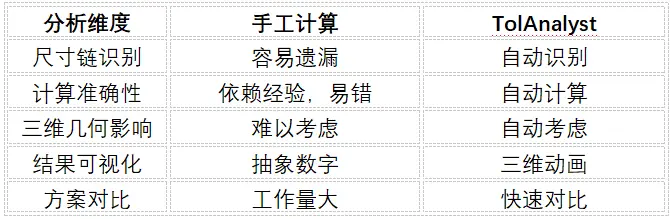

与传统手工计算的对比优势

实际应用示例

案例：脚轮轴支撑装配分析

研究目标：验证顶盘安装孔（11mm）与脚轮轴连接螺钉的装配可行性

分析过程：

1. 孔之间的名义安装尺寸为105mm
2. 通过TolAnalyst计算最糟情形条件
3. 确定顶盘安装孔的实际距离范围

第四步：分析结果

• 名义值：105mm
• 最小值：104.4mm（最坏情况）
• 最大值：105.6mm（最坏情况）
• RSS最小值：104.654mm
• RSS最大值：105.346mm

注意事项

1. 模型完整性：所有零件必须完全定义，装配配合正确无误
2. 简化处理：可简化不相关特征以提高分析效率
3. 结果导出：分析结果可导出为Excel文件进行进一步处理
4. 即时更新：编辑公差后点击"重新计算"可查看即时更新的结果

总结

TolAnalyst 是 SolidWorks中强大的公差分析工具，通过自动化的四步流程，能够有效解决传统手工公差分析的局限性。它特别适用于复杂装配体的公差累积分析，帮助工程师在设计阶段发现问题、优化公差分配，从而降低产品成本、提高产品质量。对于需要进行精密装配验证的产品设计，TolAnalyst是不可或缺的分析工具。
