抢先预览:SOLIDWORKS 2024新功能亮点之结构系统与焊件增强

SOLIDWORKS 2024新版本已更新,在最新的版本中有不少功能得到提升,能够更好的帮助我们设计研发,提高工作效率。本节我们将分享SOLIDWORKS结构系统和焊件中更新的一些功能。



PART 1边角处理

您可以手动或自动应用边角处理。




01两个构件 PropertyManager

两个构件 PropertyManager 的用户界面得到了增强。


增强功能包括:

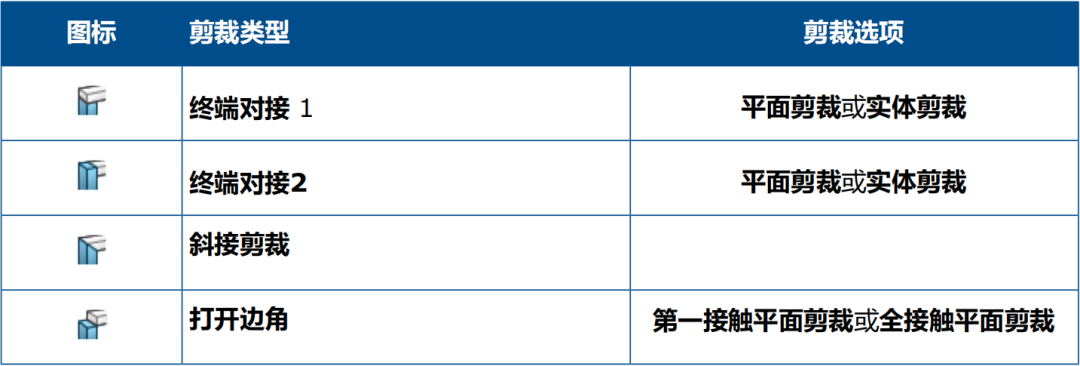

● 在边角处理下更改剪裁类型和剪裁选项。可以选择以下其中一种剪裁类型:


● 我们可以使用终端对接 1终端对接 2 剪裁选项进行交换。以前,我们可以使用箭头交换要剪裁的工具和几何体。

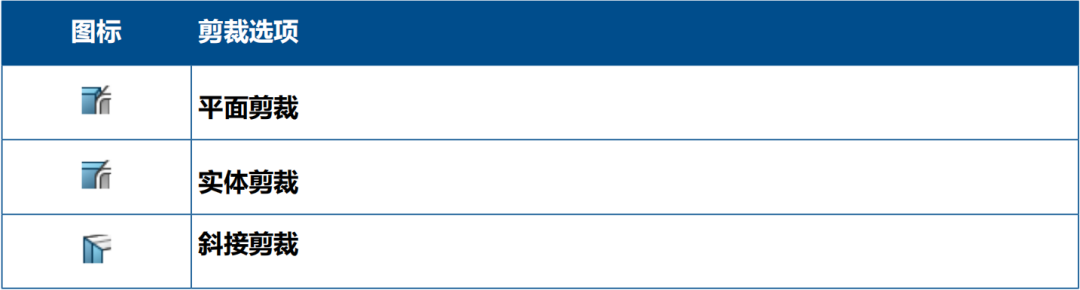

● 更新的图标:

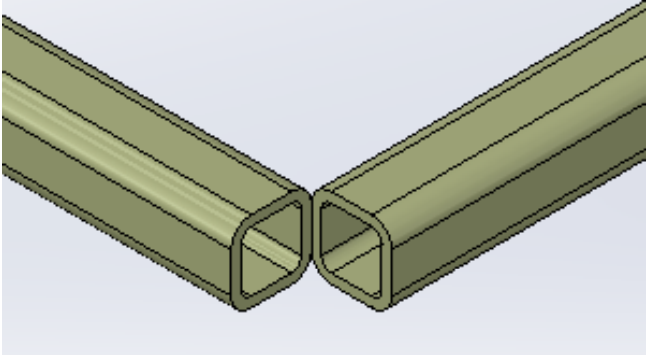

● 打开边角,剪裁两个构件并生成打开边角。

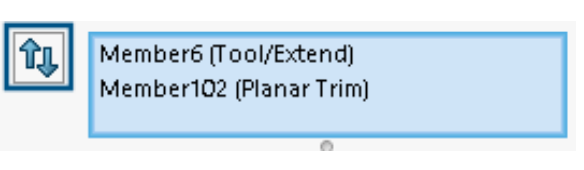

● 图形区域中提供了剪裁工具快捷菜单。您可以通过此菜单交换要剪裁的构件。

● 在 PropertyManager 中,对于剪裁工具,您可以选择自动或用户定义。此外,还可使用用户定义选项选择要剪裁的面或基准面。





02复杂边角 PropertyManager

复杂边角 PropertyManager 的用户界面得到了增强。

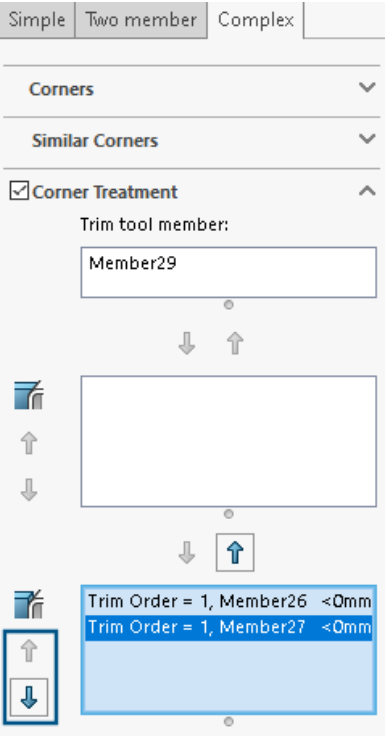

剪裁阶序现在可用于平面剪裁。以前,“剪裁阶序”只能用于实体剪裁

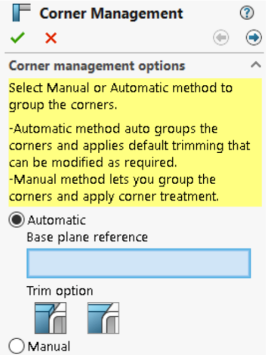

03编辑边角管理选项


可以修改边角处理。


要编辑边角管理选项:

1、在FeatureManager设计树中,右键单击边角管理,然后单击编辑特征。

2、在PropertyManager中,单击上一步

3、单击重置所有边角以清除所有边角管理设置。

如果您编辑结构系统并添加新边角,则边角管理设置将应用到新边角。



PART 2在文件属性中显示单位

在以前的版本中,您无法捕获文件属性的单位。而在2024最新功能中,您可以捕获和显示文本类型文件属性的单位。



PART 4结构系统

结构系统在图形区域和 PropertyManager 中改进了可用性。

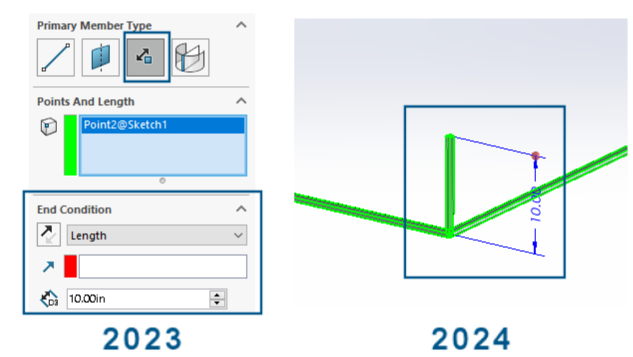

● 在图形区域中编辑结构系统时,您可以更改点长度构件的长度。

要更改长度,请双击构件,然后单击尺寸。以前,您必须从主构件 PropertyManager 编辑点长度构件的长度。


● 您可以对小于 2mm 的轮廓使用边角管理。
